1.2.Подбор газоиспользующего оборудования

Вкурсовом проекте каждой квартиры запроектирована установка четырехконфорочной газовой плиты и газового водонагревателя. Газоиспользующее оборудование подбирается студентом по существующим каталогам производителей.

Проточный газовый водоподогреватель (газовая колонка) ВПГ-23

модель 3208 предназначен для получения горячей воды, используемой в бытовых целях, в объеме 6 л/мин с температурой до 45 ОС. Он устанавливается на стене внутри помещения.

Удобная и безопасная эксплуатации колонки обеспечивается применением защитной автоматики, а также пьезометрической системой зажигания газа.

Технические данные:

– тепловая мощность 23 кВт;

– расход воды при нагревании до 45 ОС составляет 6 л/мин;

– расход газа при номинальной мощности – 2,55 м3/ч.

Плита газовая предназначена для приготовления пищи и нагрева воды.

Впроекте принимаем плиту газовую ПГ-4 бытовую четырехконфорочную с духовым шкафом. Она состоит: из корпуса, рабочего стола с конфорочными вкладышами, духового шкафа, газовых горелок, газораспределительного устройства с кранами.

Технические характеристики газовой плиты, производства ОАО «ГАЗМАШ»:

– тепловая мощность горелок стола:

–номинальная – 1,7 кВт (2 горелки);

–повышенная – 2,6 кВт (2 горелки);

–тепловая мощность горелки духовки 3,24 кВт;

–минимальный КПД горелок 58 %;

–габаритные размеры 600 500 850 (мм).

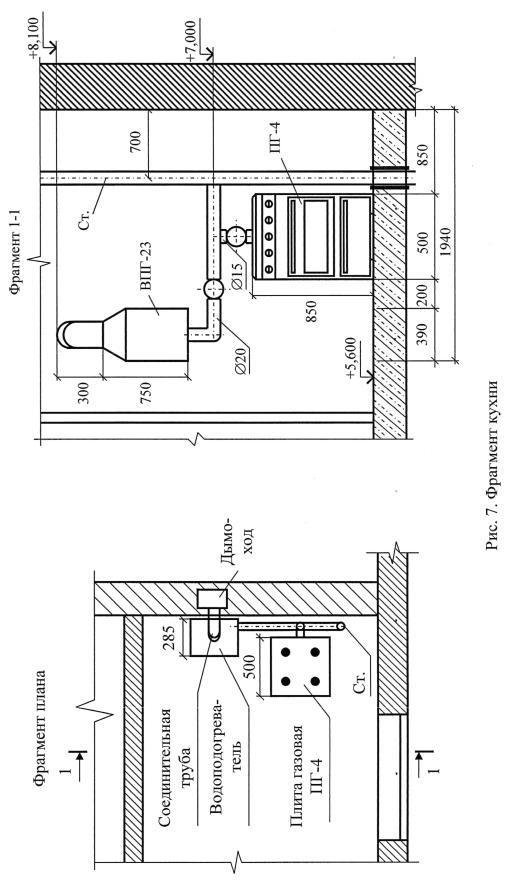

К установке принимаем четырехконфорочную плиту ПГ-4 и проточный водонагреватель ВПГ-23, тепловая мощность приборов соответственно равна NП = 7,54 кВт, NВ = 23 кВт.

Номинальный расход газа в газоиспользующем оборудовании составляет:

– для газового водонагревателя qВ = 2,55 м3/ч.

13

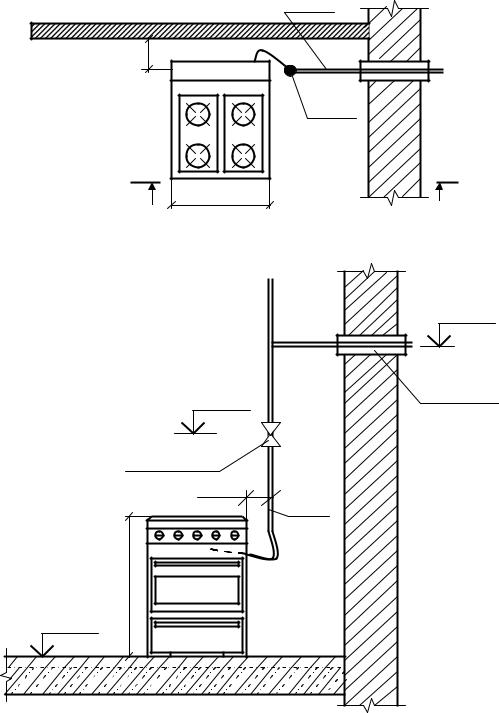

Бытовые газовые плиты оборудуют атмосферными инжекционными горелками с отводом продуктов сгорания непосредственно в кухню. При этом высота помещения кухни должна быть не менее 2,5 м и иметь окно с форточкой. Газовые плиты устанавливают таким образом, чтобы обеспечить удобное пользованием ими и свободный подход не менее чем с двух сторон. Расстояние между краем плиты и стенкой принимают не менее 5 см. Проход между плитой и противоположной стеной должен быть не менее 1 м.

1.3. Размещение газоиспользующего оборудования

Размещение газоиспользующего оборудования в помещениях жилых зданий определяется по нормативно-технической литературе [10]. Установку газовых плит в жилых домах следует предусматривать в помещениях кухонь высотой не менее 2,2 м, имеющих окно с форточкой (фрамугой), вытяжной вентиляционный канал и естественное освещение. При этом внутренний объем помещений кухонь должен быть не менее:

–8 м3 для газовых плит с 2 горелками;

–12 м3 для газовых плит с 3 горелками;

–15 м3 для газовых плит с 4 горелками.

Для горячего водоснабжения следует предусматривать проточные или емкостные газовые водонагреватели, а для отопления – емкостные водонагреватели, малометражные отопительные котлы или другие отопительные аппараты, предназначенные для работы на газовом топливе. Этажность жилых домов, в которых разрешается установка газовых приборов и аппаратов, следует принимать согласно СНиП

2.08.01-89.

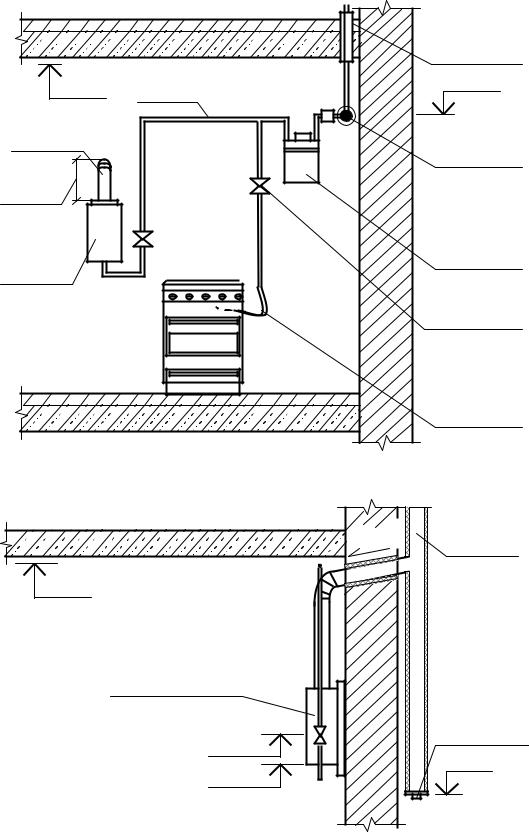

Установка водонагревателей, отопительных котлов и отопительных аппаратов следует предусматривать в кухнях и нежилых помещениях, предназначенных для их размещения и отвечающих соответствующим требованиям. Установка указанных приборов в ванных комнатах не допускается.

При установке в кухне газовой плиты и емкостного водонагревателя, газовой плиты и отопительного котла или отопительного аппарата, а также газовой плиты с встроенными устройствами для нагрева воды (отопления, горячего водоснабжения) объем кухни должен быть на 6 м3 больше объема, указанного выше.

14
