Для каждого кольца и шарика отмечают температуру, при которой выдавливаемый шариком битум коснется контрольного диска (основания) прибора. Полученные результаты фиксируют в виде таблицы.

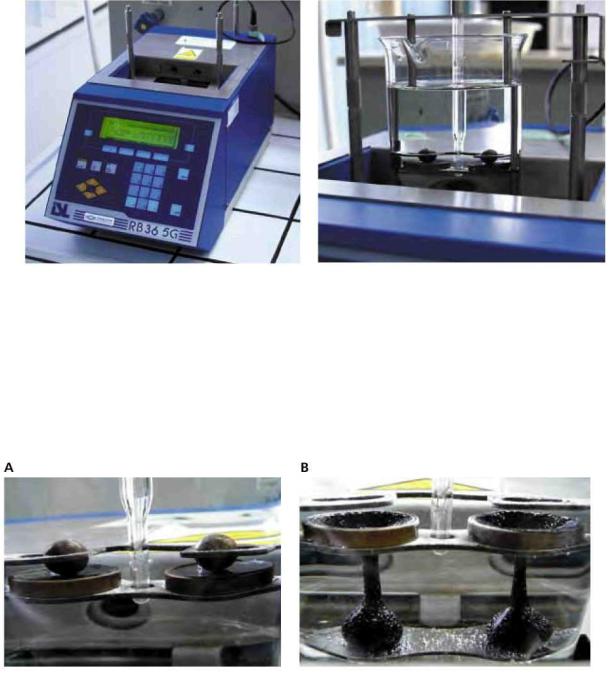

За температуру размягчения битума принимают среднее арифметическое значение двух параллельных определений, округленных до целогоичисла. Вид образца после проведения испытания показан на р с. 1.8. С

Рис. 1.8. Вид образца битума:

А – перед испытанием; В – после испытания

11

1.2.3. Определение растяжимости битума

Растяжимость (дуктильность) – это косвенный показатель пластичности битума, характеризующий его способность вытягиваться в тонкую нить.

Испытание проводят на приборе дуктилометре (рис. 1.9). Оно заключается в определении максимальной длины нити, в которую может растянуться без разрыва битум, залитый в форму-восьмерку, половинки которой раздвигаются с постоянной скоростью 5 см/мин при 25 оС[5].

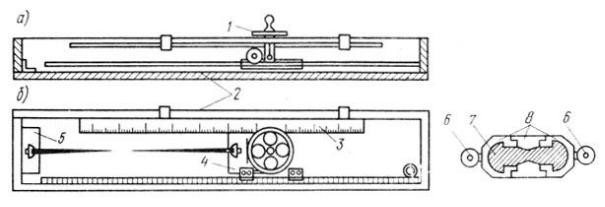

Рисб. 1.9.АДуктилометрДИ:

а – общий вид прибора; – форма для приготовления образцов; 1 – маховик; 2 – водонепроницаемыйиящик; 3 – шкала; 4, 5 – соответственно подвижные и неподвижные салазки; 6 – отверстие для крепления формы; 7 – битум;

С8 – разборные части формы

Для проведения испытаний разогретый битум наливают в три формы-восьмерки. Форма должна быть заполнена битумом вровень с краями. Охладив до комнатной температуры, образцы выдерживают не менее 1 ч в ванне с водой при 25 °С. Формы с битумом закрепляют в дуктилометре, для чего кольца зажимов надевают на штифты, находящиеся на салазках и стойке прибора. После этого снимают боковые части форм.

Дуктилометр наполняют водой, имеющей температуру испытания, т.е. 25 оС. При этом вода должна покрывать образцы слоем 25 мм. Затем включают двигатель дуктилометра и наблюдают за растяжением битума.

За растяжимость битума принимают длину нити битума в сантиметрах, отмеченную указателем в момент ее разрыва. За

12

окончательный результат принимают среднее арифметическое значение трех определений [11].

1.2.4. Температура хрупкости. Метод Фрааса

Температура хрупкости определяет низкотемпературные характеристики битума, а также, примерно, условный нижний предел вязкоупругого состояния.

Испытание на температуру хрупкости проводится в соответствии с ГОСТ 11507–78 [7] и рекомендациями ОДМ 218.7.003–2008. Проведение испытания по методу, предложенному А. Фраасом, состоит в определении температуры, при которой появится

трещина в тонком слое битума толщиной 0,5 мм, размещенном на тонкой стальной пластине размером 20x41 мм, находящейся в аппарате (рис. 1.10).

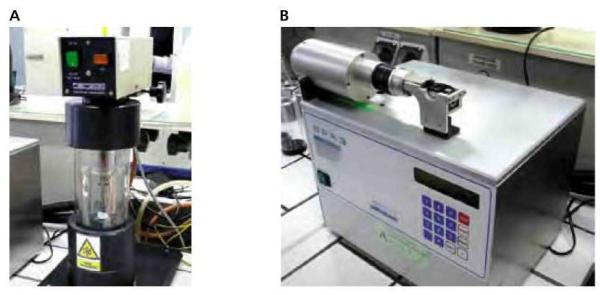

Рис. 1.10. ОбщийСвид аппаратов для испытания на температуру хрупкости по Фраасу с размещенным образцом битума: А – полуавтоматический аппарат; В – автоматический аппарат

Образец битума на пластине помещается в аппарат и подвергается циклическому механическому изгибанию и отжигу. Процесс изгибания происходит после каждого 1°С в течение равномерного снижения температуры воздуха вокруг образца, составляющего 1°С/мин. После каждого изгибания пластины наблюдается слой битума на образце и регистрируется возможное возникновение трещин. Испытание заканчивается, когда видна первая

13

трещина на образце. Единицей результата испытания на температуру хрупкости по Фраасу является градус Цельсия.

Общий принцип испытания битума на температуру хрупкости изображен на рис. 1.11.

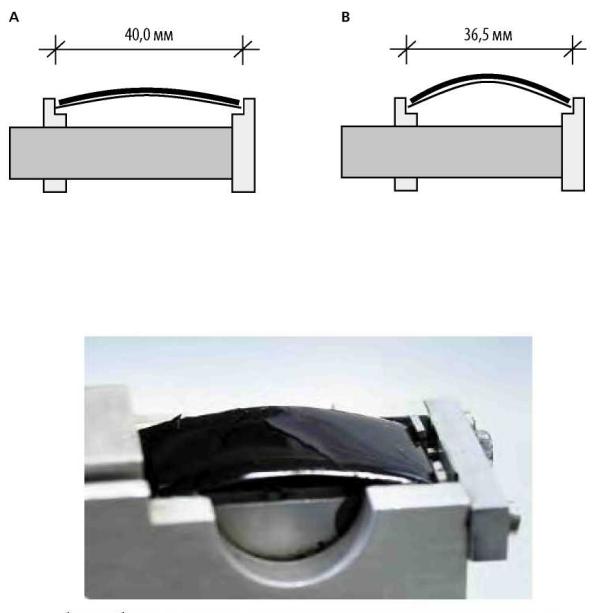

Рис. 1.11. Принцип проведения испытания на температуру хрупкости по Фраасу: А – пластина со слоем битума до изгиба; В – пластина со слоем битума после изгиба – момент проверки, появилась ли трещина

в слое битума

Рис. 1.12. Образцы битума на пластине, размещенные в полуавтоматическом аппарате, до и после проведения испытания – видна трещина в слое битума

Вид образцов битума до и после испытания представлен на рис.

1.12.

14

1.2.5. Температура вспышки. Метод Кливленда

Определение температуры вспышки принадлежит к группе испытаний, связанных с безопасностью использования битумных вяжущих. Благодаря этому методу можно проверить вяжущее на содержание воспламеняемых летучих веществ.

Определение температуры вспышки проводится в соответствии с ГОСТ 4333–87 [8]. Суть испытания заключается в определении температуры, при которой произойдет временная вспышка паров образца битума в открытом сосуде (тигле).

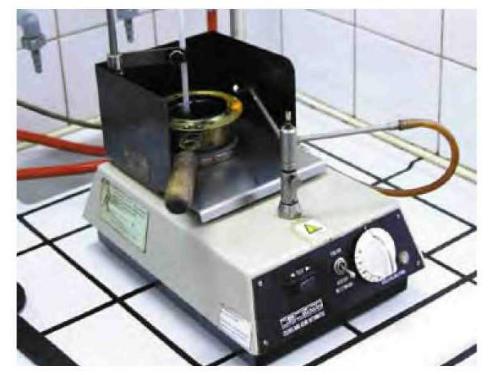

Рис. 1.13. Общий вид аппарата для испытания на температуру вспышки по методу открытого тигля Кливленда

Перед началом испытания записывается значение окружающего атмосферного давления, указанного на лабораторном барометре. Тигель с образцом битума предварительно нагревается со скоростью роста температуры 14–17 °С/мин. Когда температура образца составит около 56 °С ниже, чем ожидаемая температура вспышки, температура нагрева битума снижается, чтобы прирост температуры в последних 23 °С составлял от 5 до 6 °С/мин. В это время начинается движение испытательного пламени над поверхностью битума в тигле
