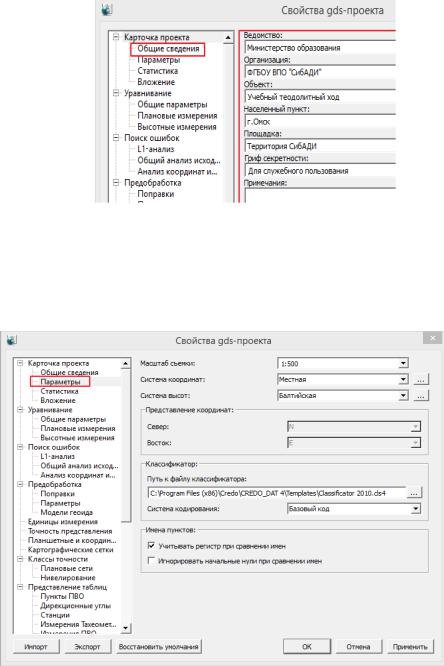

Рис.5. Карточка проекта |
|||
Выберите систему координат (рис. 6), в которой производятся |
|||||
работы. |
|
|
|
|
И |
|
|
|
|
|
|
|
|
|
|
Д |
|
|
|
|
А |
|
|
|
|
б |
|
|
|
|
и |
|
|
|
|
|
С |
|
|
|
|
Рис. 6. Система координат

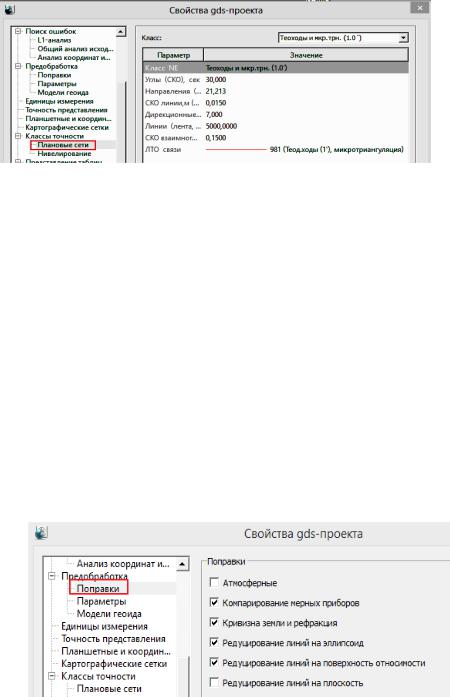

Проверьте на вкладке «Плановые сети» установленные допуски (рис. 7) и среднеквадратические ошибки (СКО) и, если необходимо, измените их.
11
Рис. 7. Допуски и СКО
Перейдите на вкладку «Поправки» и активизируйте, установив галочки (рис. 8), необходимые поправки в уравнивание.
Если в электронном тахеометре не вводилась поправка за кривизну и рефракцию, необходимо активизировать поправку установив галочку.
При измерениях расстояний лентой установите галочку «Компарирование мерных приборов».
При выполнении работ в государственной геодезической систе- |
|||
|
|
|
И |
ме необходимо редуцировать горизонтальные проложения на уровень |
|||
моря и редуцировать на плоскость Гаусса. |
|
||
При выполнении работ в условнойДсистеме координат поправки |
|||
за редуцирование не вводятся. |
|
||
|
|
А |
|
|
б |
|
|
и |
|
|
|
С |
|
|
|
Рис. 8. Поправки

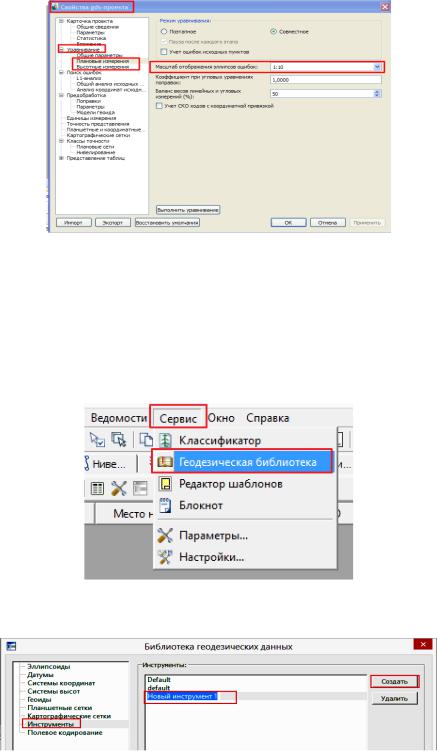

Введите масштаб отображения эллипсов погрешностей (рис. 9).
12
Рис. 9. Масштаб отображения эллипсов погрешностей
Перейдите в меню «Сервис» Геодезическая библиотека (рис. 10)
и переименуйте «Default» на название інструмента, используемого в работе (рис. 11).
|
|
|
|
И |
|
|
|
Д |
|
|
|
А |
|
|
|
б |
|
|
|
и |
|
|
|
|
Рис. 10. Геодезическая библиотека |
||||
С |
|
|
|
|
Рис. 11. Название используемого инструмента
Выберите соответствующую формулу для введения поправки вместо нуля в отсчеты по вертикальному кругу:
1. Для инструментов, измеряющих вертикальные углы от зенита
(GTS-223, GTS-2S, Sokkia, DAHLTA) – формула MO–L, R–MO–180.
13
2.Для теодолитов 2Т5К – формула L–MO, MO–R.
3.Для теодолитов Т30 – формула L–MO, MO–R±180.
4.Для теодолита 3Т5КП – формула L–MO, MO+R. (такой формулы в CREDO_DAT нет, поэтому отсчеты при круге право надо записывать с противоположным знаком и использовать – формулу L– MO, MO–R).
При использовании нескольких разнотипных инструментов (например, DAHLTA и 2Т5К), щёлкнув мышью на кнопке «Создать», добавьте в список инструменты и установите для них соответствующие «Формулы для вертикального круга».
Если расстояния измерялись лентой или рулеткой, нужно в соответсвующие графы ввести: To – температуру воздуха при компарировании и k – поправка в метрах на один метр измеренной линии (оп-
ределяется при компарировании); Ке – коэффициент расширения ста- |
|
ли (0,0000125) установлен по умолчанию. |
И |
|
|
После ввода всех параметров нажмите экранную клавишу «OK».
соответствующую ячейку, нажмите левуюДкнопку мыши и из выпавшего меню выберите «Исходныйб»). Для ввода следующего пункта ПВО нажмите на клавиатуре клавишу «Стрелка вниз» (рис. 13), внизу образуется новая пустаяистрока для ввода данных следующей точки ПВО. Для вставки пустой строки выше активной строки используйте на клавиатуреСклав шу «Insert».

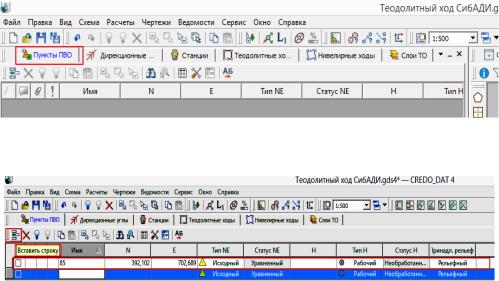

Наведите курсор мыши на вкладку редактора «Пункты ПВО». Щелк-
нув левой кнопкой, откройте вкладку ПВО (рис. 12), введите координаты и отметки пунктов планово-высотного обоснования. «Тип XY» и «Тип H» измените с «РабочийА» на «Исходный» (наведите мышь на
Рис. 12. Координаты пунктов ПВО
Рис. 13. Новая строка
14

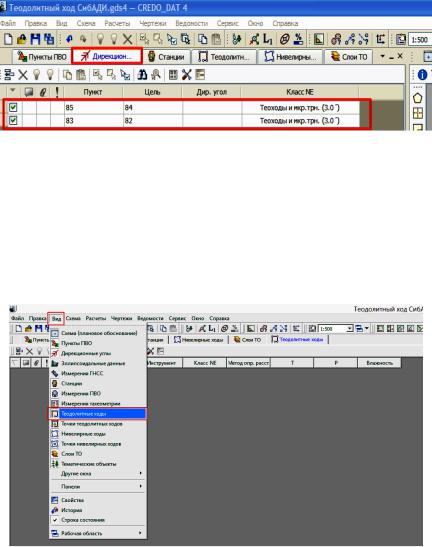

Если есть исходные дирекционные углы, введите их (рис. 14), открыв вкладку «Дирекционные углы». При вводе значения углов, разделяйте градусы, минуты и секунды запятой или точкой (например 5, 15, 10) или пробелом.
|
Рис. 14. Дирекционные углы |
|||
|
|
|
|
И |
1.5. Создание теодолитного хода |
||||
|
|
|
Д |
|
Ввод с клавиатуры и редактирование теодолитных ходов вы- |
||||
полняется в таблице на вкладке «Теодолитные ходы» (рис. 15). |
||||
|
|
А |
|
|
|
б |
|
|
|
и |
|
|
|
|
С |
|
|
|
|
Рис. 15. Теодолитные ходы
Таблица состоит из двух частей: верхней – в ней дается описание (заголовки) ходов, и нижней – в ней вводятся данные по каждому ходу. Количество ходов или пунктов в ходах неограниченно. Описание (заголовок) хода создается двумя способами – непосредственно в верхней части таблицы, либо в интерактивном режиме в графическом окне.
15
