Материал: 2308

Таблица 4.1

Зависимость относительной концентрации сил на разноразмерных зернах

Рассмотрим теперь расчетную схему II, соответствующую потере устойчивости в форме горизонтального смещения шара (см. рис. 4.1, б) за счет отрыва и смятия подложки на половине боковой поверхности шарового сегмента и сопротивления сдвигу. Очевидно, это произойдет при σотр > Rрасч, σсж > Rсж (здесь Rрасч и Rсж – пределы прочности на растяжение и сжатие материала подложки). Поэтому условие устойчивости шара для схемы II представим как равенство момента от силы Q моменту от сил сопротивления отрыву, сжатию и сдвигу:

Расчетной схеме III свойственны явления отрыва, сжатия и среза по боковым граням пирамиды и сдвига по ее основанию. Поэтому, заменяя σотр = Rраст, σcж = Rсж и вводя срез Rср и сдвиг в форме τ = σcж tgφ+ с, получим равенство моментов от силы Q и всех сил сопротивления горизонтальному смещению пирамиды в подложке, то есть уравнение устойчивости, аналогичное уравнению (4.13).

Расчетной схеме IV свойственна потеря устойчивости положения в результате поворота ее вокруг ребра основания (cм. рис. 4.1, б) с преодолением сопротивления срезу τср, сжатию σcж и отрыву σотр. Полагая эти величины равными пределам прочности (τср = Rср; σcж = Rсж и σотр = Rотр), получим условие устойчивости. При введении в уравнения (4.12), (4.13) приемлемых значений d, hn можно установить производственную норму массы подложки на удельный измеритель и массу зерен, укладываемых в ряд. При этом учтем механические свойства материалов подложек, применяемых для устройства поверхностных обработок.

При расчете устойчивости вычислим коэффициент запаса, равный

живающие моменты представлены правой частью выражений (4.12) и

68

(4.13) для двух схем (см. рис. 4.1, б), а сдвигающие – левой частью этих же выражений.

Если Кз > 1, то устойчивость положения обеспечена. Если Кз < 1, то устойчивость предельна или отсутствует. Примем в расчетах qx = 0,6 МПа; τу = 0,3 МПа; W = 0; Е0 = 5000 МПа; μ0 = 0,2; tgφ = tg30°; с = 0,01 МПа; d = 0,4; 0,6; 0,8; 1,0 и 1,2 см. Учтем, что в выражениях (4.12), (4.13) при разноразмерных шарах вместо Р подставляется Р* в соответствии с табл. 4.1. Результаты расчетов, приведенные на рис. 4.2, показывают, что потеря устойчивости положения путем проворота шара в подложке вокруг центра наблюдается только у зерен размером 4 мм и менее (Кз < 1). Зерна диаметром 12 мм и более также неустойчивы (Кз < 1), однако потеря положения здесь наблюдается уже по схеме II (см. рис. 4.1, б), то есть путем горизонтального смещения. Поэтому одноразмерные шары диаметром от 4 до 12 мм устойчивы в подложках с минимальной толщиной 0,05...0,1мм. Введение в ряд одноразмерных шаров диаметром d1 хотя бы одного шара диаметром d (причем d > d1) обязательно приводит к потере его устойчивости по схеме I за счет концентрации вертикальных и касательных сил на нем и разгрузки окружающих его шаров меньшего диаметра. Так, при

hn d = 0,05, d = 0,6...1,2 см и d d1 = 1…3 значения Кз составляют 0,2…0,5,

и не приближаются к единице.

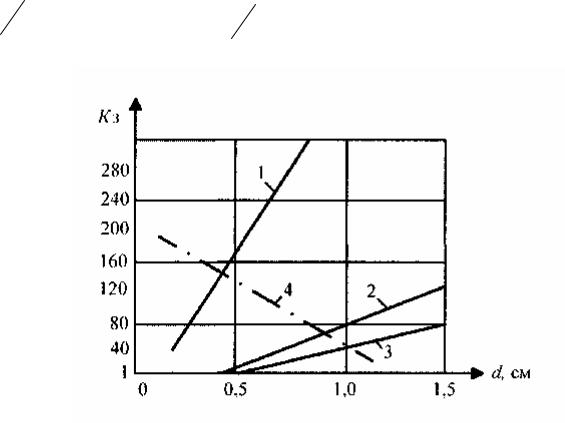

Рис. 4.2. Зависимость коэффициента запаса устойчивости зерна в подложке от диаметра: 1, 2, 3 – для схемы I (см.рис. 4.1, б) при hn/d = 0,5; 0,1 и 0,05; 4 – для схемы II (см.рис. 4.1, б) при hn/d = 0,05

69

Поверхностные обработки изношенных покрытий автомобильных дорог, устроенные путем приклеивания к ним зерен минеральных или искусственных материалов или втапливания, с течением времени и под влиянием многократного загружения способны к постепенному погружению в слой покрытия. Это возможно при достаточной толщине покрытия, недостаточной насыщенности его основным минеральным материалом и пластическими свойствами. При полном погружении зерен поверхностной обработки в покрытие исчезает ее основное предназначение – обеспечение сцепления колеса с дорогой, время на это погружение можно считать сроком службы. Рассмотрим условие погружения зерна диаметром d, загруженного силой Р в слой толщиной h и обладающего модулем деформации Ед и коэффициентом Пуассона ν. На границе слоя с зерном возникнут максимальные напряжения

здесь Р = 0,25gπd2; gx = 0,6 МПа – вертикальное давление под колесом пневматической шины расчетного грузового автомобиля; Е1 – модуль упругости зерна.

Загружение слоя покрытия через зерно-шар будет осуществляться через круговую площадку радиусом а:

поэтому напряжение сжатия на глубине h составит, по М.Б. Корсунскому,

Среднее напряжение в слое под зерном в процессе нагружения

ср 0,50,5 max h ср

70

1,2 6,78 107,9 0,048 26,5

Срок службы поверхностной обработки Т определяется подстановкой

(4 .2 1 ) в (4 .20) из равенства

Расчеты по этому равенству при Ед = 300 МПа; d = 0,4 см; μ = 1,2; Nобщ = 6 млн автомобилей; i = 6 месяцев показывают, что Т = 3,28 года. При E0 = 180 МПа, d =1,2 см; μ =1,2; Nобщ = 6 млн автомобилей получаем

Т = 0,656 года.

Таким образом, поверхностная обработка из мелкого камня d = 0,4 см может иметь срок службы до 3,28 года на асфальтобетонном покрытии из горячей плотной смеси. На покрытии из холодной асфальтобетонной смеси обработка камнем диаметром до 1,2 см служит лишь 6 месяцев. Следует подчеркнуть, что указанные сроки службы вычислены только из условия полного втапливания каменных частиц в слой изношенного покрытия и потери им сцепных свойств с колесом.

На этом основании можно сделать выводы, регламентирующие размер зерен поверхностных обработок, их массы и нормы распределения клеящей подложки:

1.Шаровидные зерна диаметром менее 4 мм при толщине подложки 0,05...0,1 диаметра неустойчивы под одновременным действием горизонтальных и вертикальных сил от колесной нагрузки грузового автомобиля. Неустойчивость их проявляется в повороте вокруг центра шара без горизонтального смещения.

2.Шаровидные зерна диаметром более 12 мм при толщине подложки 0,05 диаметра неустойчивы. Неустойчивость проявляется в горизонтальном смещении зерна.

3.При толщине подложки от 0,1 до 0,5 диаметра зерна любых размеров устойчивы к горизонтальному смещению. При толщине подложки более 0,2 диаметра зерна любых размеров устойчивы к повороту вокруг центра зерна.

4.Наличие в ряду одноразмерных зерен диаметром d1 хотя бы одного зерна большего диаметра d (d > d1) приводит к потере его устойчивости за счет перераспределения горизонтальных и вертикальных давлений от колесной нагрузки и концентрации их на зерне большего диаметра.

5.Устройство поверхностных обработок как способ ремонта изношенных покрытий дорог возможно из щебня, дробленого гравия или искусственных материалов из частиц шаровидной, пирамидальной или произвольной формы, вписывающихся в шар диаметром 4, 6, 8, 10, и 12 мм. При этом норма равномерного распределения частиц в один ряд должна

72
