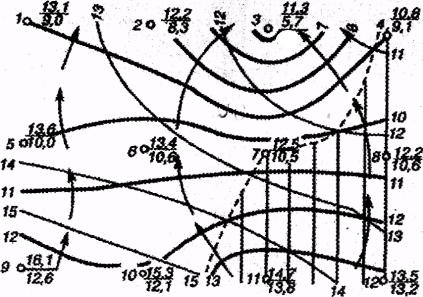

Рис. 6. Карта гидроизогипс

Арифметический метод интерполяции заключается в том, что интерполируемый отрезок между скважинами разбивают на элементарные отрезки, в пределах которых превышение уровня грунтовых вод соответствует 0,5 м или 1м. Соединив точки с одинаковыми отметками уровня грунтовых вод плавными линиями, получим гидроизогипсы, указывая цифрами их значения.

Интерполяцию удобно производить с помощью палетки (рис. 7а), представляющий собой систему параллельных линий (масштабную сетку), проведенных в плане на равном расстоянии друг от друга (обычно 2...5 мм).

Выполняется интерполяция в такой последовательности. Точки, отметки уровней которых подлежат интерполяции, соединяют вспомогательной прямой линией. Палетка накладывается на одну из точек таким образом, чтобы отметка на палетке и отметка точки поворачивается вокруг булавки до тех пор, пока отметка второй точки не совпадали. Эта точка фиксируется путем прокола булавкой. Далее палетка поворачивается вокруг булавки до тех пор, пока отметка второй точки не совпадет с отметкой по палетке. На пересечении отрезка, соединяющего точки с масштабной сеткой палетки, находят искомые точки (рис.76). Целесообразно производить интерполяцию, соединяя ближайшие точки отрезками. Так, чтобы последние образовывали в плане треугольники или четырехугольники (в данной задаче квадраты).

Точки с одинаковыми отметками уровня грунтовых вод соединяют плавными линиями (гидроизогипсами), указывая цифрами в разрывах гидроизогипс их отметки.

Объем снегомерных работ

Примечание. 1 Общая протяженность маршрута по двум поперечникам.

На основании данных снегосъемок, полученных по маршрутам на различных элементах ландшафта (поле, лес, балки, овраги), вычисляется общий средневзвешенный запас воды на почве на территории района станции.

Для определения снегозапасов в районе станции необходимо знать процентное соотношение площадей основных элементов ландшафта. Это соотношение определяется по картам, схемам или планам с помощью палетки, имеющей размеры квадрата 10х10 см для карт и планов наиболее крупных масштабов и 5х5 см для мелкомасштабных карт.

Соотношение площадей, занимаемых полем и лесом, вычисляется палеткой визуально с точностью до 5 %. Площади балок, оврагов и логов определяются в пределах квадрата палетки планиметром с точностью до 1 %; площади населенных пунктов, водоемов и рек, дорог, а также лесов и оврагов, занимающих в отдельности 1 % и менее, относятся к полю. Соотношение площадей элементов ландшафта выражается в сотых долях.

Цель снегомерных съемок – определить запасы воды в снежном покро-

ве.

Во время снегомерных съемок измеряются высота hс и плотность d снежного покрова, толщина ледяной корки hл, слой воды на почве hв,

определяется состояние поверхности почвы (талая, мерзлая), степень покрытия почвы снегом.

Высота снежного покрова hс, см, измеряется по постоянным и переменным рейкам.

Плотность снега в точке d, г/см ,3 определяется с помощью стандартного походного весового снегомера, состоящего из цилиндра высотой 50 см с крышкой, весов и лопаточки, и вычисляется по формуле

d m/V ,

где m – масса воды в снеге, г.; V– объем взятой пробы снега, см3.

Так как площадь поперечного сечения цилиндра снегомера равна 50 см, а каждое деление линейки весов соответствует 5 г, формула может быть представлена в следующем виде:

d 5m m ,

50h 10h

где m – отсчет по линейке весов; h – отсчет по шкале цилиндра.

Таким образом, для вычисления величины плотности снега надо число делений, отсчитанное по линейке весов, разделить на увеличенный в 10 раз отсчет по шкале цилиндра снегомера. Деление производится до третьего десятичного знака, а результат округляется до сотых долей.

Средняя высота снежного покрова hср, см, определяется как среднее арифметическое из суммы всех измеренных высот, включая и те случаи, когда высота оказалась малой (запись 0) или снег в точке измерений отсутствовал:

hср=∑hс/n,

где n – число измерений.

Средняя плотность снега dср вычисляется делением суммы плотностей на число фактических измерений с округлением до сотых долей:

dср=∑d/n.

В тех случаях, когда в точках определения плотности снега наблюдалась ледяная корка на почве, запас воды вычислялся отдельно для снега и ледяной корки.

Запас воды в снеге ус, г/см2, определяется по данным о средней величине плотности снега dср и средней высоте снежного покрова hср, т. е. высота слоя воды, которая содержится в снежном покрове и при его таянии, пойдет на увлажнение почвы и сформирует сток:

yс=10dср hср.

Запас воды в ледяной корке yл, г/см2, находится путем умножения ее средней толщины hср. л на плотность ледяной корки dл, которая принимается равной 0,8 г/см3:

yл= hср. л· dл,

где hср. л – средняя толщина ледяной корки вычисляется делением суммы значений толщины корки, измеренной во всех точках определения
