полняется в определенной технологической последовательности, причем в каждом конкретном случае состав, объем и последовательность выполнения работ уточняются в соответствии с требованиями технического задания заказчика, с учетом топографо-геодезической изученности района трасс и площадок и других условий.

Все виды изысканий вне зависимости от целей имеют три периода работы: подготовительный, полевой и камеральный.

Инженерные изыскания выполняют для получения материалов, на основе которых принимают основные строительные решения, определяют объемы строительных работ и стоимости строительства.

Координаты и высоты пунктов опорных и съемочных геодезических сетей должны представлять в техническом отчете в системах ко-

ординат и высот, определенных заданием.

И

Данные о пространственной (геоцентрической) системе координат, а также технические данные пересчета координат из одной сис-

темы в другую предоставляют соответствующие органы государственного геодезического надзора.

3.2. Геодезические опорные сети

Д

наты X и Y, то такую сетьбназывают плановой, если только высоты Н,

Геодезическая сеть – система закрепленных на земной поверхно-

сти точек – геодезических пунктов, положение которых определено в

и

А

общей системе коорд нат.

Если пункты геодез ческой сети несут только плановые коорди-

С



то – высотной. Если пункты геодезической сети имеют все три координаты X, Y и Н, то такую сеть называют планово-высотной.

По своему назначению и точности геодезические сети разделяют на сети государственные, сети сгущения и съемочные сети.

Точную геодезическую сеть, имеющую координаты, распространяемые на всю территорию страны и являющуюся основой для по-

строения других сетей, называют государственной геодезической сетью.

Сеть, полученную в результате развития между пунктами государственной геодезической сети и связывающую их со съемочными сетями, называют геодезической сетью сгущения.

Геодезическую сеть, создаваемую для непосредственного производства топографических съемок, для геодезического обеспечения инженерных работ называют съемочной геодезической сетью.

51

Государственные геодезические сети страны подразделяются на

1, 2, 3 и 4-й классы.

Геодезическая сеть 1-го класса проложена рядами триангуляции по параллелям и меридианам, которые образуют звенья длиной по

200 250 км (рис. 3.1).









И







Д





А

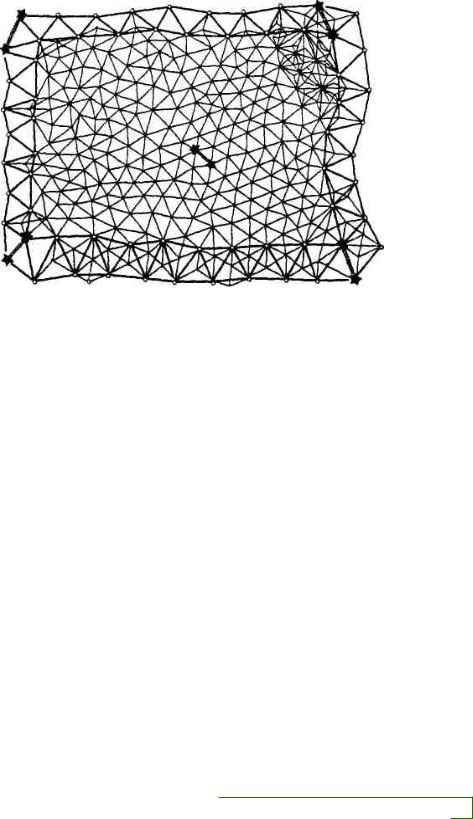

Рис. 3.1. Схема государственной плановой геодезической сети



б





и







Звенья, пересекаясь между со ой, образуют систему триангуля-

ционных полигонов с пер метрами порядка 800 – 1000 км. На пересе-

чениях звеньев тр ангуляц

змеряют базисные стороны с относи-

С









тельной погрешностью, не превышающей 1:400 000.

Длины сторон полигонометрических ходов 1-го класса измеряют с относительной ошибкой 1:300 000. Горизонтальные углы в сетках 1-го класса измеряют высокоточными теодолитами со среднеквадратическими ошибками угловых измерений на пунктах триангуляции т = 0,5" и на пунктах полигонометрии т = 0,7".

Геодезическая сеть 1-го класса является геодезической основой для дальнейшего развития сетей в единой системе координат на всей территории страны.

Внутри полигона 1-го класса методами триангуляции и полигонометрии создается геодезическая сеть 2-го класса. Базисные стороны в сетях 2-го класса измеряют не реже чем через 25 треугольников с относительной погрешностью не боле 1:300 000, а стороны полигонометрии – не более 1:250 000.

52

Горизонтальные углы в триангуляции и полигонометрии 2-го класса измеряют высокоточными теодолитами с погрешностью, не превышающей т = 1,0".

Сеть геодезических пунктов 2-го класса сгущают пунктами геодезических сетей 3 и 4-го классов. Относительную допустимую ошибку измерения длин базисных сторон в триангуляции принимают 1:200 000, а в полигонометрии – 1:200 000 и 1:150 000 соответственно. Горизонтальные углы измеряют точными теодолитами с допустимой среднеквадратической ошибкой т = 1,5" для сетей 3-го класса и т = 2,0" для сетей 4-го класса.

Данные, характеризующие правила и точность построения государственных геодезических сетей, представлены в табл. 3.1.









Таблица 3.1

Точность построения государственных геодезических сетей











Характеристика



Д





Метод создания геодезической сети



триангуляции (полигонометрия)





И





1-й класс

2-й класс

3-й класс

4-й класс

Длина звена, км



200 – 250



Длина стороны, км

б

7-20

5-8 (3-8)

2-5

20

Относительная ошибка

1:400 000

1:300 000

1:200 000

1:200 000

длины стороны

(1:300 000)

(1:250 000)

(1:150 000)

(1:150 000)



А





Средняя квадратическая

0,7 (0,4) 1,0

1,5

2,0

ошибка измерения угла, с









С









Государственныеивысотные (нивелирные) геодезические сети создают и развивают методами геометрического нивелирования и разделяют на сети I, II, III и IV классов. Нивелирная сеть I класса создается нивелированием I класса (высокой точности) с применением высокоточных современных приборов и методик.

Нивелирные ходы I класса образуют полигоны периметром порядка 800 км и служат основой для высотных ходов II класса. Невязка в превышениях не превышает ± 0,5 ммL (L – длина двойного нивелирного хода, км).

Нивелирные ходы II класса прокладывают внутри сетки I класса, как правило, вдоль железных и автомобильных дорог, при этом они образуют полигоны периметром порядка 500 – 600 км. Невязка в превышениях не превышает ± 5 мм L .

53

Нивелирные сети II класса сгущают нивелирными сетями III класса, которые сгущают нивелирными сетями IV класса.

Невязка в превышениях нивелирных сетей III класса не превышает ± 10 мм L . Невязка в превышениях нивелирных сетей IV класса не превышает ± 20 мм L .

3.3. Обозначение пунктов государственных геодезических сетей на местности

Геодезические пункты государственных сетей выбирают по возможности на открытых возвышенных местах местности таким образом, чтобы с каждого из них была обеспечена прямая видимость по меньшей мере до трех соседних пунктов.

Геодезические пункты для долговременной сохранности надежно закрепляют на земной поверхности геодезическими центрами (рис. 3.2), представляющими собой железобетонные монолиты, заклады-

ваемые ниже глубины сезонного промерзания.









И







Д





А





б





и







С

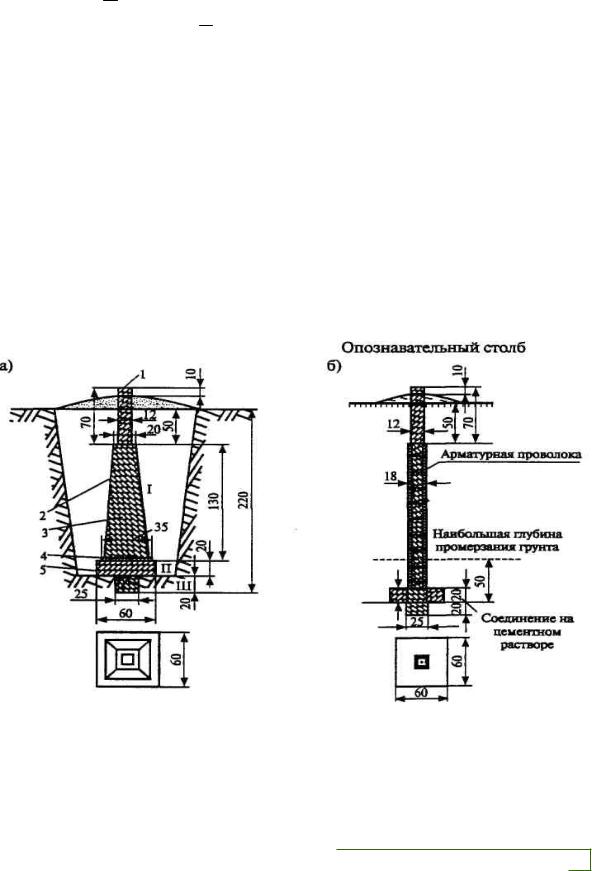

Рис. 3.2. Геодезические центры государственной геодезической сети: а – для районов с небольшой глубиной промерзания грунта; б – для районов

с большой глубиной промерзания грунта; 1 – опознавательный столб; 2 – арматурная сетка; 3 – железобетонный монолит; 4 – соединение

на цементном растворе; 5 – фундамент

54

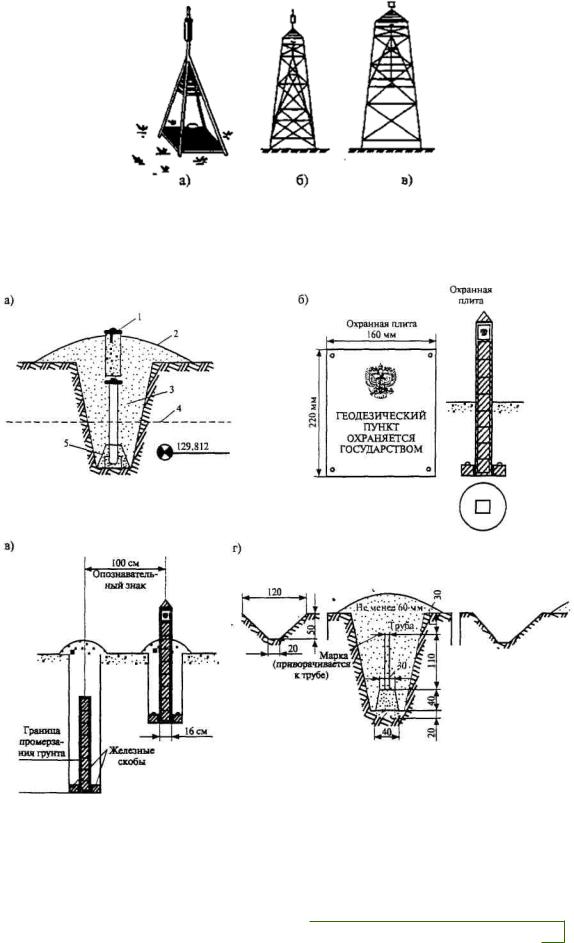

Рис. 3.3. Возможные конструкции наружных геодезических знаков: а – пирамида; б – простой сигнал; в – сложный сигнал









И







Д





А





б





и







С









Рис. 3.4. Типы нивелирных реперов:

а– капитальный грунтовый репер государственной нивелирной сети;

б– железобетонный опознавательный столб; в – репер пилонного типа;

г– трубчатый репер
