Задание 3. Создание отчета по двум таблицам. Создадим отчет с группи- ровкой, в котором сначала будут выводиться данные автора книги из таб- лицы Authors, а затем список книг, которые написал этот автор.

В проекте на форму DM с вкладки Rave поместим 2 компонента

RvDataSetConnection, заменить их имена на RV_Authors и RV_Books. У

свойства DataSet установить ссылку по очереди на соответствующие ком-

поненты ADOAuthors и ADOBooks.

Продолжаем работу с визуальным конструктором отчетов Rave Reports 5.0. Создаем новый отчет, для этого:

С помощью команды Tools\Rave Designer меню Delphi снова запустим визуальный конструктор Rave Reports 5.0.

Создаем новый отчет выбором команды File\New Report.

Выбором команды File\New Data Object откроем диалоговое окно Data Connections и выберем в нем вариант Direct Data View. В следующем окне выберем в качестве активных источников данных RV_Authors и RV_Books. В правом окне RaveProject будут добавлены разделы

DataView2 и DataView3.

Устанавливаем компонент Region с вкладки Report, который является контейнером для компонентов Band (Полоса), у которого установить сле- дующие свойства:

Height на 10,6; Width на 8,1.

Устанавливаем 2 компонента Band с вкладки Report в область Region. Помещаем в каждую добавленную полосу по компоненту Text с вкладки Standart. В первой полосе у компонента Text меняем следующие свойства:

Font на Courier, 15, Bold;

Text на Отчет с группировкой.

Во второй полосе у компонента Text меняем следующие свойства:

Font на Courier, 15, Bold;

Text на Ф.И.О. автора.

Устанавливаем 2 компонента DataBand с вкладки Report в область Region, у которых изменить свойство DataView на DataView2 и DataView3 соответственно. Помещаем в каждую добавленную полосу по компоненту DataText с вкладки Report. В первой полосе у компонента DataText меняем следующие свойства:

105

DataView на DataView2; DataField на name_author.

Ниже под компонентом DataText помещаем компонент Text, где меня-

ем надпись на «Названия книг данного автора».

Во второй полосе у компонента DataText меняем следующие свойства:

DataView на DataView3; DataField на Title_book.

Пример размещения компонент на форму представлен на рис. 9.4.

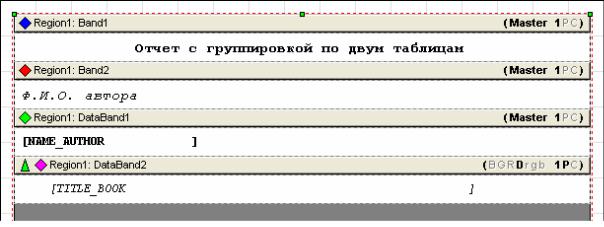

Рис. 9.4. Пример расположения компонентов отчета по двум таблицам

В отчете присутствуют два соответствующих представления данных, каждое из которых подключено к компоненту DataBand (оба компонента располагаются внутри региона).

Первый компонент DataBand1 ассоциирован с основным набором данных и не обладает какими-либо специальными настройками.

Второй компонент DataBand2 определяет отношения типа «основ- ное/подробности», используя несколько свойств. Свойство MasterDataView ссылается на представление данных основного набора данных DataView2, а свойства MasterKey и DetailKey ссылаются на поля, при помощи которых определяется объединение, в данном случае оба этих свойства ссылаются на поле Code_author. Свойство ControllerBand ссы- лается на компонент DataBand1, который отображает данные из основно- го набора данных. Кроме того, для отображения данных из подчиненной таблицы, в данном случае Books, нужно настроить свойство компонента DataBand2 – BandStyle, нажав рядом со свойством кнопку «…». В окне

Band Style Editor отметить свойство Detail(D).

Если вы не хотите, чтобы отображаемые подробности переходили на следующую страницу (в этом случае основные данные и часть подробно- стей будут располагаться на разных страницах), присвойте свойству

106

KeepRowTogether значение True.

Сохранить отчет с названием Report3.rav.

На главную форму MainForm клиентского приложения с вкладки Rave поместим компонент RvProject и установим значение Report3.RAV (спе- цификация созданного нами файла проекта) свойству ProjectFile этого компонента с помощью Инспектора объектов.

В главной форме приложения в подпункте Отчет с группировкой в методе Click вызываем метод Execute, обеспечивающий выполнение отче- та (в нашем примере Report3) из состава проекта отчета (компонента

RvProject3): dm.ADOAuthors.Open; dm.ADOBooks.Open; RvProject3.Open;

try RvProject3.Execute;

finally RvProject3.Close;

end;//try

Запустите приложение, проверьте работу.

Варианты заданий к лабораторной работе №9

По индивидуальной базе данных, которая выдана по вариантам (из ла- бораторной работы №1), сделать в клиентском приложении четыре отчета, которые будут запускаться через меню главной формы:

-отчет в табличной форме по одному из справочников, причем необхо- димо вывести итоговое количество записей в отчете;

-отчет в свободной форме. Выберите одну из таблиц, по которой можно сделать или бейдж, или ценник, или пригласительный билет. При созда- нии отчета используйте рисунок в качестве подложки;

-отчет по запросу. Соедините данные всех основных таблиц, кодовые по- ля в запрос не помещайте. Создайте отчет в табличной форме с итого- вым полем. Это может быть сумма или количество и т.п., в зависимости

от содержания запросов. Каждая строка в отчете должна иметь номер по порядку. Например (см. фрагмент ниже):

1) Крупа 10 кг

2)Мука 20 кг

ит.д.;

-отчет с группировкой по нескольким таблицам. Выберите одну пару связанных таблиц, определите главную и зависимую таблицы и сделайте отчет в табличной форме, в котором данные из главной таблицы рас- шифровываются (дополняются) данными из зависимой таблицы.

107

Лабораторная работа №10

ИЕРАРХИЧЕСКИЕ СТРУКТУРЫ ДАННЫХ И УЧЕТ ВЕРСИОННОСТИ ПРИ РАБОТЕ C ДАННЫМИ И МОДЕЛЯМИ

Цель работы – научиться средствами реляционной объектно- ориентированной СУБД создавать базы моделей, а также хранить историю работы и версии текстов, программного кода и математических моделей в форме иерархических структур.

Содержание работы:

1.Познакомиться с примером представления иерархической структуры

вСУБД.

2.Познакомиться с понятием версионности и способом учета ее в БД.

3.Выполнение примера по ходу лабораторной работы.

4.Выполнение индивидуальных заданий.

Пояснения к выполнению работы

Задача организации хранения и обращения к версиям текстовых доку- ментов решается в современных системах документооборота, также как и задача многоступенчатого утверждения документов в электронном виде. При этом если обратить внимание на работу специалистов, занимающихся задачами моделирования сложных технических объектов (СТО) и динами- ческих систем, то можно увидеть, что их процесс работы также носит сту- пенчатый характер, нет последовательного развития модели, есть версии модели, которые либо последовательно накладываются одна на другую, либо происходит откат к одной из более ранних версий и ее дальнейшее развитие. В результате, если рассматривать процесс моделирования в со- временных системах, то мы приходим к необходимости хранения иерархи- чески связанных версий модели.

В работе [http://semenova-ii.narod.ru/model/MS_IT_Semenova.pdf] опи-

сан подход к формированию модели СТО, особенностью которого являет- ся возможность учета всех компонентов модели и их сочетаний (много- компонентность и многовариантность), показывающие полную картину режимов эксплуатации СТО (рис. 10.3).

Эту многовариантную и многокомпонентную структуру, удобно фор- мализовать посредством языка морфологических графов, аналогичных тем, что используются для автоматизации структурного синтеза систем. В дан- ном способе И-компонентом будет выступать варьируемый параметр, для которого обязательно нужно выбрать вариант уравнения, по которому, он будет определяться, а ИЛИ-компонентом будет уравнение или константа,

108

которые играют роль варианта для определяемого родительского парамет- ра. Любой возможный вариант сборки модели однозначно задаётся подде- ревом, включающим корневую вершину, всех её потомков (И–типа), и по- следующим присоединением к каждому И-потомку одного из его ИЛИ- потомков, и к каждому ИЛИ-потомку – всех его И-потомков. Выбор под- дерева продолжается до тех пор, пока все включённые в него потомки са- мого нижнего уровня не окажутся листьями, т. е. известными функциями времени или константами.

При подобной организации представления модели версия модели – это совокупность компонент модели в И-ИЛИ дереве, над которыми были вы- полнены операции модификации и/или добавления, и/или удаления по от- ношению к родительской версии, версия модели может быть создана на базе любой из уже существующих. Первая версия модели считается корне- вой. На рис. 10.1 представлен фрагмент базы данных, организующей хра- нение И-ИЛИ деревьев моделей и их версий.

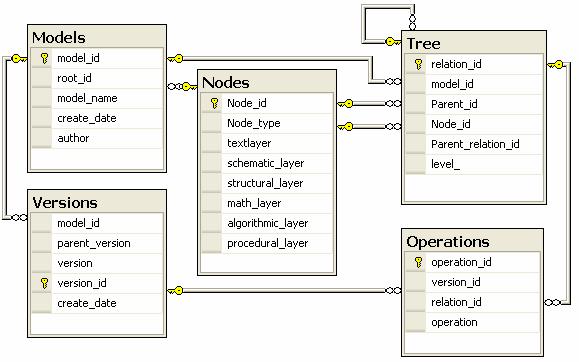

Рис. 10.1. Фрагмент структуры базы данных, хранящей И-ИЛИ деревья моделей и их версии
