1.3. Проектирование вертикальной планировки
Вертикальная планировка – это инженерное мероприятие по искусственному изменению, преобразованию и улучшению существующего рельефа местности для использования его в градостроительных целях.
Основная цель вертикальной планировки заключается в создании спланированных поверхностей, удовлетворяющих требованиям застройки и инженерного благоустройства территории.
При разработке проектов вертикальной планировки необходимо максимально сохранить сложившийся природный рельеф местности, существующие зеленые насаждения и растительный почвенный покров. Необходимо размещать здания и сооружения, прокладку улиц, проездов, подземных инженерных коммуникаций и прочее при наименьшем объеме земляных работ и возможного баланса перемещаемых масс грунта (т.е. равенство объемов насыпей и выемок для сокращения транспортных расходов на доставку или вывоз грунта).
Основные задачи вертикальной планировки:
инженерные:
-организация стока поверхностных вод (дождевых, ливневых
италых) с городских территорий по открытым лоткам в водосточную сеть и далее через очистные сооружения в естественные водоемы;
-обеспечение допустимых уклонов улиц, площадей и перекрестков для безопасного и удобного движения всех видов городского транспорта и пешеходов, а также пребывания, отдыха, игр на различного рода площадках;
-размещение зданий, сооружений и прокладки подземных инженерных сетей, при наименьшем объеме земляных работ, учитывая баланс перемещаемых масс грунта;
-организация проектного рельефа при наличии неблагоприятных физико-геологических процессов на местности (затопление территории, подтопление ее грунтовыми водами, оврагообразование и т.д.);
-решение задач при сооружении крупных и уникальных плоскостных сооружений (спортивного центра, аэродрома и пр.).
архитектурно - планировочные:
-придание проектному рельефу наибольшей архитектурно-
композиционной выразительности;
16
-придание территории микрорайона, парка, зоне отдыха пространственной композиции путем перемещения грунта в границах проектируемой территории;
-создание в необходимых случаях искусственного рельефа.
Проект вертикальной планировки городской территории разра-
батывается на основе проектов детальной планировки и застройки отдельной части города – района, промышленной застройки.
Проект детальной планировки включает общие схемы транспортных и инженерных сетей, высотных решений участков и обеспечивает увязку проектируемой территории объекта с застроенной частью.
Проект застройки – общее вертикальное решение территории микрорайона, участков общественного центра, промышленной застройки.
При разработке проекта вертикальной планировки последовательно решаются следующие задачи:

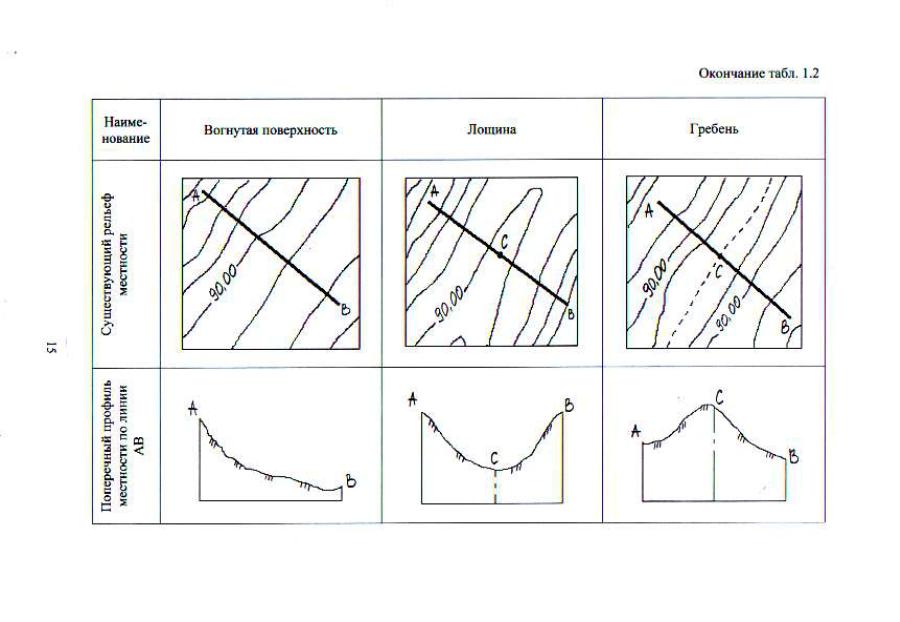

-оценка существующего рельефа по топографическому плану, включающая анализ характерных форм рельефа, определение крутизны склона поверхности, построение продольного профиля в заданном направлении по существующим горизонталям плана, определение линии уклона, определение границ водосборной площади;
-определение характерных точек и существующих отметок по границам «красным линиям» объекта;
-определение проектных отметок точек по границам «красных линий» объекта;
-нанесение на план проектных горизонталей: путем градуирования прямой линии по оси дороги, построения горизонталей на наклонной плоскости, проектирование пересечений дорог, откосов, пандусов, подпорных стенок, лестниц в местах перепада рельефа;
-проектирование продольных профилей и поперечных профилей по улицам и дорогам;
-проектирование системы водоотвода поверхностных вод (лотков, дождеприемных колодцев, смотровых колодцев, водосточной сети);
-определение объемов земляных работ на всей территории или по выбранным направлениям.
В практике ландшафтного проектирования и строительства применяют три случая преобразования рельефа:
1) воссоздание или имитация встречающихся в природе форм рельефа;
17
2)создание геометрически подчеркнутых форм на отдельных участках территории (горок, валов, пирамид и т.п);
3)формирование функциональных форм рельефа (дамбы, валы,
горы).
Методы проектирования вертикальной планировки
Выбор метода вертикальной планировки зависит от особенностей существующего рельефа и стадий разработки проекта.
Проекты вертикальной планировки – составная часть проектов горизонтальной планировки на всех стадиях разработки. Объем и подробность разработки проектов вертикальной планировки зависят от стадии разработки горизонтальной планировки.
Цель любого из перечисленных ниже методов проектирования вертикальной планировки – определение проектных высотных отметок поверхности, приемлемых уклонов для транспортно-пешеходного движения и стока поверхностных вод, а также подсчета объема земляных работ.
Разработку вертикальной планировки производят тремя основными методами:
-проектных (красных) отметок;
-проектных (продольных и поперечных) профилей;
-проектных (красных) горизонталей.
Также применяют метод нулевой линии, комбинированный ме-
тод (в сочетании друг с другом), в отдельных сложных проектах могут быть использованы графоаналитические методы, позволяющие выполнить вертикальную планировку и подсчитать объемы земляных работ при помощи ЭВМ.
Внастоящее время существуют следующие программы:
-программный комплекс GEO+CAD, включающий в себя программу ПЛАНИКАД, которая предназначена для проектирования генеральных планов и вертикальной планировки объектов промышленного назначения городской застройки и специальных объектов в среде
AutoCad (Autodesk Map, Autodesk Land Desktop);
-GeoniCS Генплан – для проектирования генеральных планов и вертикальной планировки объектов (см. прил. 2);
-CREDO_MIX – решение задач проектирования горизонтальной
ивертикальной планировкок генеральных планов предприятий, транспортных сооружений и жилищно-гражданских объектов.
18
1.3.1. Разработка схемы вертикальной планировки
Схема вертикальной планировки методом проектных отметок применяется на предварительных этапах проектирования, высотного решения территории населенного места, отдельного района или уличной сети, а также при детальной вертикальной планировке. Схема вертикальной планировки дает возможность определить превышения, уклон, высотное положение проектируемого рельефа.
При разработке схемы вертикальной планировки определяют отметки по границам объекта, в точках входа на территорию, на пересечениях осей дорог, проездов, аллей, дорожек и в точках перегиба на их осях, в угловых точках площадок и в точках сопряжения площадки и дорожки; в центрах площадок, в точках, расположенных на оси начала и конца дорожек, и в точках характерных изгибов дорожек; в точках углов перекрестков дорог; на характерных участках по всей территории.
Размещают и проектируют планировочные элементы – дороги, проезды, дорожки, тропы, площадки различного назначения, в соответствии с удобством передвижения пешеходов и пребывания их на площадках, с целью пассивного или активного отдыха, обеспечение отвода поверхностных вод.
Допустимые уклоны поверхностей планировочных элементов территории приведены в табл.1.3.
Процесс проектирования схемы вертикальной планировки городов или других населенных мест методом проектных отметок состоит из двух последовательных этапов. На первом предварительном этапе тщательно изучаются рельеф местности и материалы геодезических и гидрогеологических изысканий местности.
На втором этапе разрабатывается окончательная схема вертикальной планировки методом проектных (красных) отметок: выбирается точка на оси пересечения улиц (с наиболее высокой отметкой), определяется превышение данной точки над отметкой ближайшего перекрестка и продольный уклон. Если полученный продольный уклон соответствует допустимым значениям, он округляется до тысячных долей (в промилле) и принимается за проектный. Доведение продольного уклона до минимально и максимально допустимого производится за счет изменения существующих отметок, которые становятся проектными. Рабочие отметки не должны превышать 0,5 м.
