hпопер

Продолжение прил. 6

Участок 7-6:

-шаг проектных горизонталей принимаем lш =0,1 м;

-принимаем поперечный уклон iпопер 0,020 для дорог;

-определяем расстояние между точками горизонталей по оси до-

роги по формуле lгор

lш





0,1

7,14

м;



























iкр(7 6)



0,014













- определяем расстояние до первой точки от перекрестка по оси



проезжей части: l '



lгор Нкр'

(7)



7,14 0,09

6,43

м, где Н '

0,09

-

















гор





lш











0,1





кр(7)































последняя цифра проектной отметки (т.е. Нкр(7) 40,29);

- определяем высоту превышения оси дороги над лотком дороги по формуле hпопер b iпопер 3 0,020 0,06 м;

- определяем расстояние по лотку проезжей части по формуле lгор.лот iкр(7 6) 0,0140,06 4,29 м;

- определяем расстояние до первой точки от перекрестка по лотку

проезжей

части

l '



lгор.лот Нкр'

(7)



4,29 0,09

3,86 м,

где













гор.лот



lш





0,1























Н '

0,09

последняя цифра

проектной

отметки

(т.е.

кр(7)





















Нкр(7) 40,29);

-производим градуирование по оси проезжей части (см. рис.

П.6.5).

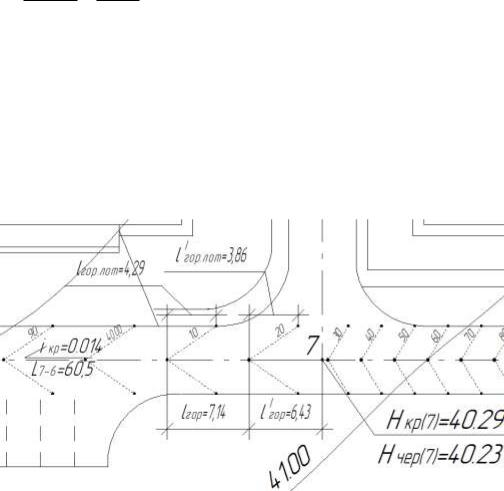

Рис. П.6.5. Фрагмент градуирования участка дороги в точке 7

80

Окончание прил. 6

5. Производим графическую отрисовку горизонталей с учетом продольного iкр и поперечного iпопер уклонов (рис. П.6.6, П.6.7), отрисовку горизонталей на перекрестках и переломных точках местности выполняем по наилучшему стоку воды.

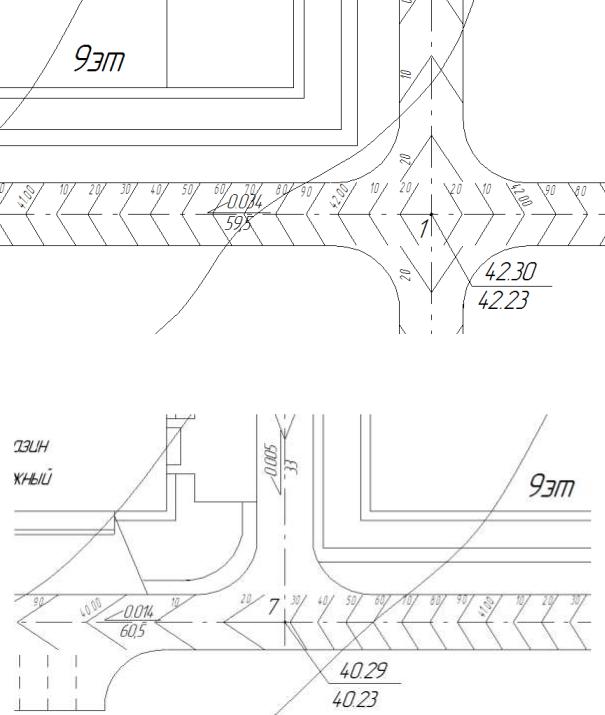

Рис. П.6.6. Фрагмент изображения проектных (красных) горизонталей на участке дороги в точке 1

Рис. П.6.7. Фрагмент изображения проектных (красных) горизонталей на участке дороги в точке 7

81

Приложение 7

Специфика нанесения красных горизонталей с шагом горизонталей lш =0,2 м

При градуировании на участке дороги 1-7 (рис. П. 7.1) определение расстояний lгор и lгор.лот выполняем с условием, если проекти-

руемая отметка, в переломной точке или на перекрестке дорог от которой начинаем определять расстояние, кратна 0,20 ( Н кр(1) 42,40

м), то определение расстояний lгор и lгор.лот выполняем в следующей последовательности:

1. Расстояние

между точками горизонталей по оси дороги

lгор

lш



0,2



5,88 м.

iкр(1 7)

0,034







2.Высота превышения оси дороги над лотком дороги (ширина од-

ной полосы b=3 м, iпопер 0,020 ) hпопер b iпопер 3 0,020 0,06 м.

3.Расстояние по лотку проезжей части

lгор.лот

hпопер



0,06

1,76

м.

iкр(1 7)

0,034









4. Производим градуирование проезжей части (см. рис. П.7.1).

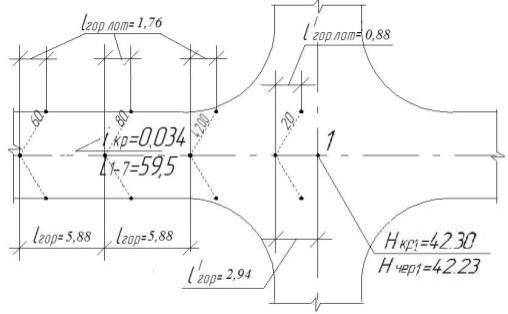

Рис.П. 7.1. Фрагмент градуирования участка дороги в точке 1

82

Окончание прил. 7

Необходимо учитывать следующую особенность, если проектируемая отметка, в переломной точке или на перекрестке дорог от ко-

торой

начинаем определять расстояние, не кратна 0,20

( Н кр(7)

40,29 м или Н кр(2) 40,39 м), то дополнительно определя-

ем (рис. П.7.2):

- расстояние до первой точки от перекрестка по оси проезжей ча-

сти (точка 7) l '



lгор Н кр' (7)



5,88 0,09

2,65

м, где Н '

0,09







гор



lш



0,2



кр(7)

















или Н '

0,19 – последняя цифра проектной отметки;



кр(2)

















- расстояние до первой точки от перекрестка

по лотку проезжей

'

l

гор.лот

Н '



кр(7)

части (точка 7) l гор.лот













lш

1,76 0,09 0,79 м. 0,2

Рис. П. 7.2. Фрагмент градуирования участка дороги в точке 7

Расстояния lгор и lгор.лот при градуировани на разных участках

дороги будут различны, так как данные участки дороги будут иметь свои характерные продольные и поперечные уклоны.

83

26

Приложение 8

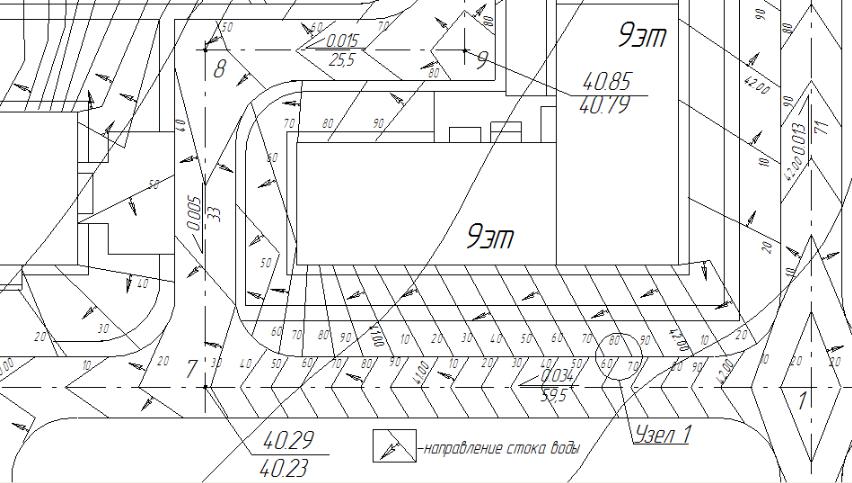

Фрагмент стока поверхностных вод с дворовой территории микрорайона

84
