Окончание прил. 1

70

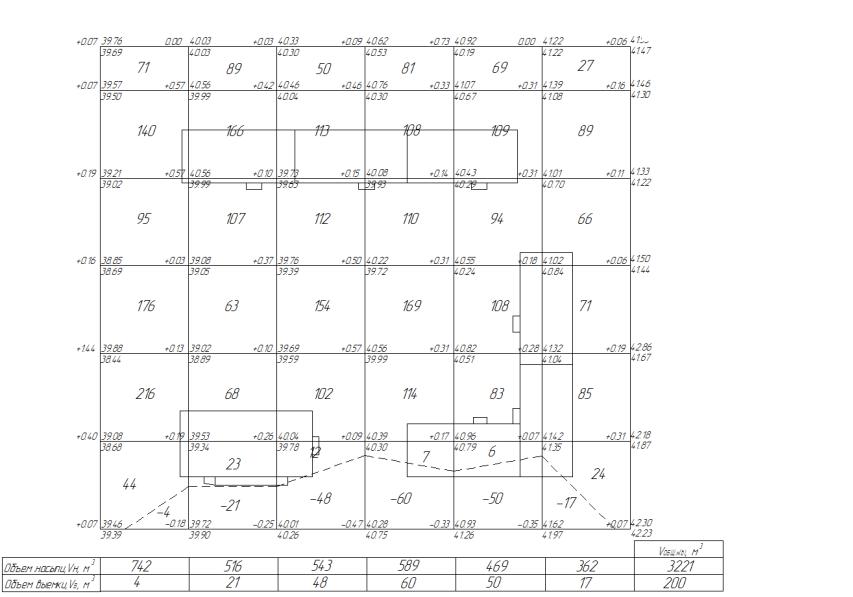

Рис. П.1.2. План земляных масс

Приложение 2

Программный комплекс GeoniCS Генплан [19]

Модуль «Генплан» состоит из нескольких функциональных разделов, каждый из которых соответствует строго определенным задачам проектирования генеральных планов (горизонтальная планировка, вертикальная планировка и благоустройство).

Разбивочный план (горизонтальная планировка)

Функции этого раздела позволяют быстро отрисовать строительную или геодезическую сетку, улично-дорожную сеть, нанести на генплан здания и сооружения, площадки и пешеходные дорожки, проставить необходимые координаты и размеры.

Все функции высокоинтеллектуальные и соответствуют требованиям действующих нормативных документов.

Экспликация зданий, ведомости дорожек и площадок формируются автоматически.

Благоустройство и озеленение

Функции этого раздела позволяют озеленить и благоустроить проектируемую площадку: «посадить» деревья и кустарники, разместить малые архитектурные формы.

Имеется возможность отрисовки одиночной, аллейной, площадной посадки деревьев и кустарников, различных малых архитектурных форм в соответствии с принятыми стандартными обозначениями на генеральных планах. В то же время эти объекты являются трехмерными, что позволяет проводить визуальный анализ принятых решений и обеспечивает полноценную трехмерную визуализацию проектируемой площадки. Кроме того, в программе предусмотрены такие функции, как моделирование роста деревьев и кустарников, автоматическое «поднятие» на трехмерный рельеф деревьев, кустарников, любых малых архитектурных форм, урн, скамеек, столиков и т.д.

Ведомости элементов озеленения и малых архитектурных форм формируются автоматически и вставляются в чертеж.

Организация рельефа (вертикальная планировка и картограмма земляных масс)

Функции этого раздела позволяют расставить опорные точки планировки на осях проездов, внутри кварталов и в углах отмостки, а также в других характерных точках проектируемой площадки.

71

Окончание прил. 2

По опорным точкам производится простановка стрелок уклоноуказателей с автоматическим пересчетом значений.

Понятный инженеру интерфейс позволяет легко и наглядно производить моделирование будущего «красного» (проектного) рельефа, редактируя получившуюся «опорную сеть». При редактировании этой сети программа автоматически пересчитывает все связанные с редактируемой точкой отметки и уклоноуказатели.

Модуль «Генплан» предусматривает гибкое сочетание метода опорных точек и метода «красных» горизонталей при построении проектного рельефа: модель может быть построена как по опорным точкам и структурным линиям, так и по опорным горизонталям.

Программа безошибочно, с заданной точностью производит расчет картограммы земляных масс и оформляет чертеж.

Приложение 3

Рабочие отметки проектируемой территории

Разность между проектными и существующими отметками называют рабочими отметками, они характеризуют величину подсыпок или срезок (насыпь или выемка), а также высотное положение поверхностей.

Рабочие отметки определяют по формуле

Н раб Нкр Нчер ,

(П.3.1)

где Нкр , Нчер – проектная (красная) и существующая (черная) отмет-

ки, м.

Нанесение уклонов и отметок выполняют в соответствии с [11], существующая (черная) отметка располагается под чертой выноски, проектируемая (красная) отметка – над чертой, стрелкой, по оси проезжей части, показывается направление проектного продольного уклона улицы от более высоких отметок к пониженным, значение уклона отмечают над стрелкой, а под стрелкой указывают расстояние между рассматриваемыми точками местности, рабочая отметка со своим знаком минус () или плюс (+) наносится с правой стороны выноски (рис. П.3.1).

72

Окончание прил. 3

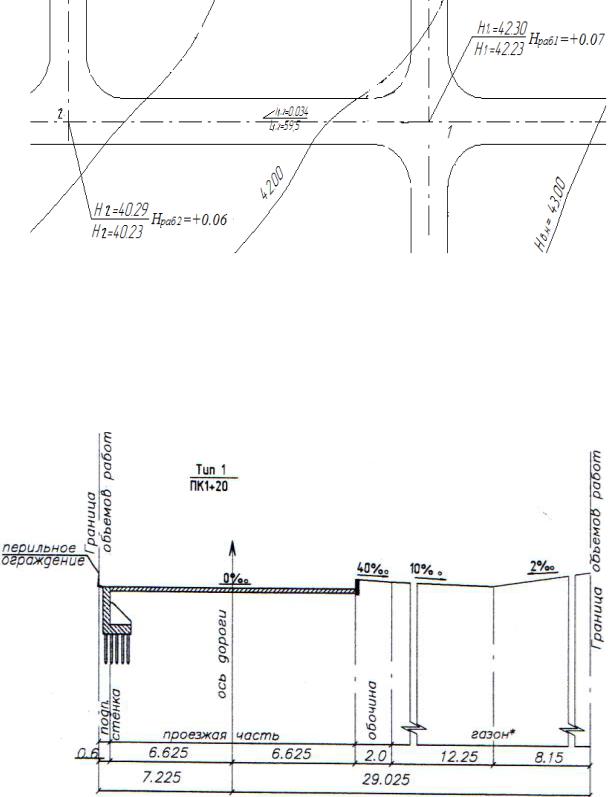

Рис. П.3.1. Нанесение проектных (красных) и рабочих отметок

Приложение 4

Проектные профили улиц

Рис. П.4.1. Поперечный профиль улицы

73

Окончание прил. 4

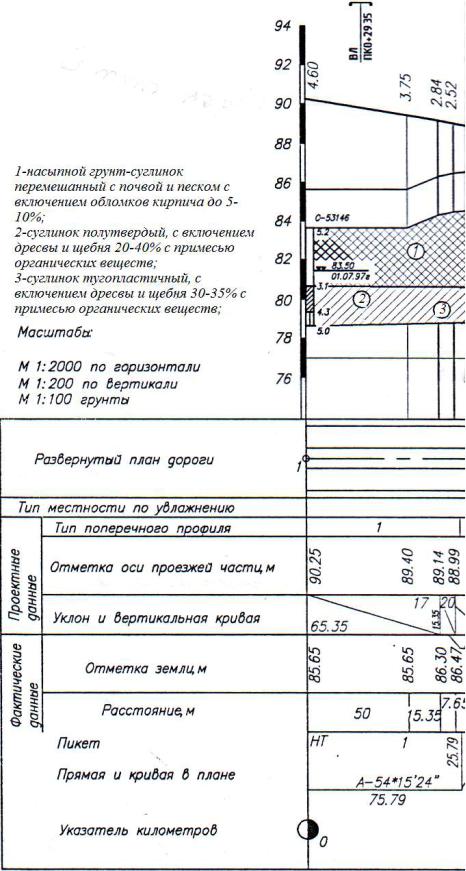

Рис. П.4.2. Продольный профиль улицы
