всасывающими трубками-оправами.
С помощью психрометра определяется температура воздуха в по-
мещении.
Термоанемометром Testo производятся замеры скорости движения
воздуха в помещении.
|
4 |
3 |
5 |
2 |
|
1 |
6 |
|
|
|
7 |
Рис. 5. Схема аспирационного психрометра Ассмана: 1 – всасывающие трубки; 2 – корпус; 3 – сухой термометр; 4 – воздухопроводная трубка; 5 – влажный термометр; 6 – увлажненная ткань; 7 – защита всасывающих
трубок
Температуру внутренней поверхности стен, перегородок, пола, потолка, а также наружных стен со световыми проемами и отопительными приборами измеряют пирометром либо прибором ИТП-2 с термощупом. Показания температуры, полученные с помощью термощупа являются более точными.
Порядок выполнения работы
1.Вычертить схему помещения и наружной стены помещения с окон-
ными проемами и отопительными приборами с указанием точек и
мест замеров.
2.Набрать в пипетку воды (уровень воды доводят не ближе чем на 1 см
от края трубки пипетки) и смочить «влажный» термометр психро-
метра. Через 3–4 минуты после смачивания завести механизм вентилятора и через последующие 3–4 минуты произвести отсчеты по
термометрам психрометра с точностью до 0,2 ºС. Занести данные в
таблицу 6.
3.По разности значений сухого и влажного термометров и температуре
сухого термометра определить относительную влажность воздуха φ
в каждой точке замера.
Таблица 6 – Результаты измерений, полученных с помощью психрометра
Места замеров |
Положение |
Показания термометров |
Психрометриче- |
Относительная |
||
сухого |
влажного |
|||||
ра h, м |
tсух tвл, C |
ха, φ, % |
||||
|
психромет- |
психрометра |
ская разница, |
влажность возду- |
||
|
tсух, ºС |
tвл, ºС |
||||
|
|
|
|
|||
|
|
|
21 |
|
|
|
0,1
10,6
1,7
0,1
20,6
1,7
4.Термоанемометром Testo измерить скорость движения воздуха в
центре помещения на высоте от уровня пола 0,6 м. Показания внести в таблицу 7. (Для исключения возможных погрешностей измерений,
количество замеров должно быть не менее 3).
5.Показания температуры в центре помещения на высоте от уровня пола 0,6 м, полученные с помощью сухого термометра психрометра
занести в таблицу 7. (Для исключения возможных погрешностей из-
мерений, количество замеров должно быть не менее 3)
6.Пирометром (термощупом) измерить температуры внутренней по-
верхности стен, перегородок, пола, потолка, дверей, участков наружных стен со световыми проемами и отопительными приборами.
Результаты занести в таблицу 8.
7.Определить размеры внутренних поверхностей стен, перегородок, пола, потолка, дверей, участков наружных стен со световыми проемами и отопительными приборами. По полученным данным рассчитать площади соответствующих поверхностей. Результаты занести в таблицу 8.
Таблица 7 – Результаты измерений параметров микроклимата в сравнении с оптимальными и допустимыми параметрами
Место |
Температура воздуха в |
Скорость движения |
Результирующая тем- |
||||||
заме- |
помещении, |
воздуха в помещении, |
пература помещения, |
||||||
ров |
|
tp, ºС |
|
|
υ, м/с |
|
|
tsu, ºС |
|
|
изме- |
опти- |
допус- |
изме- |
опти- |
допус- |
изме- |
опти- |
допус- |
|
ренный |
мальный |
тимый |
ренный |
мальный |
тимый |
ренный |
мальный |
тимый |
8. Вычислить произведение площади измеряемой поверхности, Ai, м2 на температуру этой же поверхности, ti, по каждому виду конструкции (участку конструкции). Результаты занести в таблицу 8.

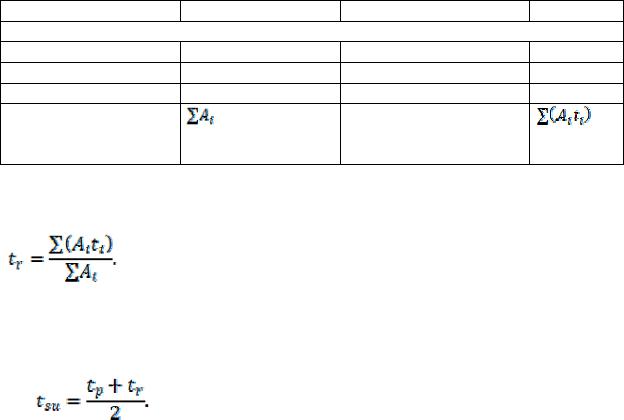

Таблица 8 – Определение радиационной температуры помещения
Вид конструкции, |
Площадь измеряе- |
Температура измеряе- |
|
участка наружной |
мой поверхности, |
мой поверхности, ti, |
|
стены |
Ai, м2 |
|
|
|
|
|
|
|
22 |
|
|
…
Сумма площадей всех замеряемых конструкций (участков)
Сумма произведений всех замеряемых конструкций (участков)
9.Используя данные таблицы 8 рассчитать радиационную температуру
помещения по формуле
10.По измеренным данным температуры воздуха в помещении из таб-
лицы 7 и полученному результату радиационной температуры в п.9.
определить результирующую температуру помещения, используя
формулу Результат внести в таблицу 7.
11.Для исследуемого помещения определить оптимальные и допустимые параметры микроклимата согласно ГОСТ 30494 и занести в таблицу 7.
12.Полученные результаты нормируемых параметров микроклимата сравнить с допустимыми и оптимальными параметрами. Сделать соответствующие выводы.
13.Оценить влияние радиационной температуры на результирующую температуру помещения и микроклимат в целом.
Лабораторная работа № 6 Тема: Определение воздухообмена здания (помещения)
Цель работы: экспериментально определить количество воздуха, удаляемого вентиляционным каналом.
Приборы и принадлежности: лаборатория (ауд.4107), оснащенная элементами естественной системы вентиляции, рулетка, анемометр АСО-3, секундомер.
Порядок выполнения работы
1.Подготовить анемометр к работе и записать его начальные пока-
зания n1.
23
2.Подвести лопасти к воздухозаборному отверстию вентиляцион-
ного канала. Крыльчатый анемометр всегда устанавливается крыльчат-
кой навстречу потоку.
3.После начала движения лопастей анемометра и достижения их
равномерного вращения перевести переключатель анемометра для на-
чала отсчета скорости движения воздуха. Одновременно начать отсчет
времени.
Для получения средней скорости потока анемометр медленно пе-
ремещают в плоскости сечения, в котором производится измерение.
4.Через 60 секунд, не вынимая анемометр из потока, выключить
счетный механизм и секундомер.
5.Записать конечное показание анемометра – n2.
6.Выполнить подряд три замера.
7.Определить скорость движения воздуха через вентиляционный
канал по графику, которым снабжается каждый анемометр.
Скорость воздушного потока υ, м/с, находят по значению m скорости анемометра с помощью таблиц или графика, которыми снабжается каждый прибор.
m n2 t n1 ,
где n1, n2 – начальное и конечное показания анемометра, t – время, в течение которого производился замер, сек.
8. Определить фактический расход воздуха L, м3/ч, через вентиляционный канал:
L = 3600 υ F,
где F – площадь сечения, м2, в котором производился замер скорости воздушного потока.
9.Определить требуемый воздухообмен помещения Lтр :
Lтр = A 4,
где А – площадь помещения, м2.
10.Сравнить фактическое количество удаляемого воздуха с нормативным значением.
|
Таблица 9- Результаты замеров воздухообмена помещения |
|||
№ за- |
Показания прибора |
Разница по- |
Скорость |
Воздухооб- |
|
|
24 |
|
|
|
|
|
|
|
|
мера |
начальное |
конечное |
казаний, |
воздушного |
мен L, м3/час |
|
n1 |
n2 |
(n2 – n1)/t |
потока υ, м/с |
|
1 |
|
|
|
|
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
|
|
|
|
3 |
|
|
|
|
|
|
|
|
|
|
|
Лабораторная работа №7 (расчетная)
Тема: Определение параметров влажного воздуха с помощью I-d диаграммы
Цель работы: Определить параметры влажного воздуха с помощью I-d
диаграммы и аналитическим путем. Сравнить результа-
ты, полученные двумя способами.
Приборы и принадлежности: I-d диаграмма влажного воздуха (прил.
3).
Теоретические предпосылки:
Определение параметров точки смеси двух потоков влажного воздуха с различными параметрами производится аналитическим путём и по i – d диаграмме: температуры tсм,ºC; энтальпии icм, кДж/кг; влагосодержания dсм, г/кг; относительной влажности φсм ,%; температуры точки росы tтр, ºC; температуры мокрого термометра tмт, ºC.
Начальные состояния двух потоков воздуха на i – d диаграмме отображаются точкам 1 и 2 (рис. 6). В результате смешения оба потока воздуха изменяют свое состояние и принимают конченое состояние смеси, отображаемые на диаграмме точкой 3, которая лежит на прямом отрезке, соединяющем точки начальных состояний 1 и 2, а точка смеси
– точка 3 лежит ближе к той точке, которая имеет большую массу. Примеры работы с I-d диаграммой приведены на рисунках 7-9. Параметры точки смеси – точки 3 определяются из выражений:
температура точки смеси
tсм = (G1t1 + G2t2) / Gсм;
влагосодержание точки смеси
dсм = (G1d1 + G2d2) / Gсм;
энтальпия точки смеси
iсм = (G1I1 + G2I2) / Gсм,
где G1, G2, G3 – массы сухой части воздуха, кг, соответственно точек 1,
2, 3;
t1, t2, t3 – температуры, ºC, соответственно точек 1, 2, 3;
d1, d2, d3 – влагосодержание г/кг, соответственно точек 1, 2, 3;
25
