ские характеристики объекта и переводят их в значения влажности (те-

плопроводности) [ГОСТ 8.621-2006].

Требования к исследуемой поверхности и условиям измерений

Контроль влажности бетона и кирпича производится на чистых и

ровных участках, не имеющих видимых трещин, крупных пор и неров-

ностей. Неплоскостность участка измерений не должна превышать 0,2

мм. Для измерений влажности на поверхности бетона (кирпича) выби-

рают участки размерами 300х300 мм (не менее 150х150 мм). Наличие

влаги на контролируемой поверхности не допускается.

За результат измерения влажности участка (образца) принимают:

-для бетона – среднее значение не менее чем пяти измерений;

-для древесины, кирпича, сыпучих материалов – среднее значение

не менее чем трех измерений.

Отбор и подготовку проб сыпучих материалов следует проводить

всоответствии с ГОСТ 8269 или ГОСТ 8735.

Число участков испытания бетонных изделий устанавливают из расчета один участок на 1,5 м2 поверхности бетона либо в соответствии с программой испытаний. Температура поверхности во время измерений должна быть не более 40 °С.

Порядок измерений проводить согласно руководству по эксплуатации прибора «Влагомер МГ4».

Описание прибора

Для определения влажности диэлькометрическим методом используется влагомер строительных материалов, конструкций и изделий. Измерение диэлькометрическим методом дает хорошую сходимость только при исследовании влажности материалов, обладающих однородной структурой: цементно-песчаного раствора и других растворов на мелкозернистых заполнителях, пено- и газобетонов. При измерении влажности конструкций с поверхности применяется переносной датчик

поверхностного типа. С помощью этого переносного датчика определяется интегральная влажность на глубину до 40 мм от поверхности однородной по материалу конструкции.

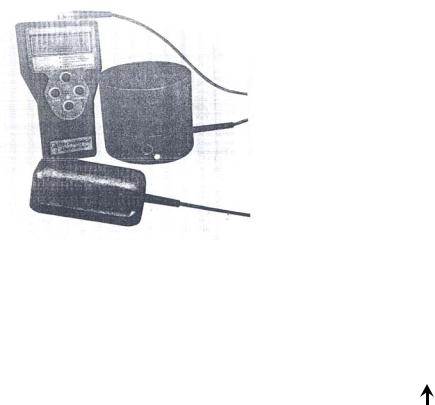

Электронный измеритель влажности «Влагомер МГ4» (универсальный влагомер рис.4) предназначен для оперативного контроля влажности непосредственно на месте отбора проб или в лабораторных условиях диэлькометрическим методом по ГОСТ 21718-84, 16588-91.

Влагомер нашел широкое применение в строительной отрасли как для технологического контроля в производстве строительных материа-

лов, изделий и конструкций, так и для оперативного неразрушающего

16

контроля непосредственно на строящихся или эксплуатируемых строи-

тельных объектах в процессе строительно-монтажных, отделочных,

гидроизоляционных работ, а также ремонта и реконструкции зданий и

сооружений.

С помощью прибора производится контроль влажности строи-

тельных материалов в процессе производства и при обследовании зда-

ний и сооружений в диапазоне температур от плюс 5°С до плюс 40°С,

относительной влажности воздуха до 80 % и атмосферном давлении

86…106,7 кПа.

Таблица 4 - Диапазон измерения влажности материалов прибором «Влагомер МГ4»

диэлькометрическом методе измерения влажности – корреляционной зависимости диэлектрической проницаемости материала от содержания в нем влаги при положительных температурах.

Прибор может находиться в семи различных режимах. На лицевой панели прибора размещен двухстрочный цифровой индикатор и клавиатура, состоящая из 4 кнопок: «РЕЖИМ», « », « », «ВВОД». Вклю-

чение прибора производится кратковременным нажатием кнопки «РЕ-

17

ЖИМ», для его выключения необходимо удерживать кнопку «РЕЖИМ» в нажатом состоянии в течение 5 секунд.

Методика выполнения работы

Перед началом работы необходимо освоить правила работы с вла-

гомером в соответствии с руководством по эксплуатации прибора. При-

бор с включенным питанием следует прогреть в течение 5-10 мин.

Подготовленным к работе прибором измеряют влажность на внут-

ренней поверхности экспериментального участка ограждающей конст-

рукции с помощью накладного датчика в нескольких (3-5) точках вы-

бранного участка конструкции, расположенных на расстоянии 4-5 см

друг от друга.

Таблица 5 – Результаты измерений влажности на внутренней поверхности участка ограждающей конструкции

Предпочтительно произвести аналогичные замеры на нескольких участках ограждения, характеризующихся различными температурными режимами (наружные углы здания, оконные откосы). Результаты измерения влажности записывают в таблицу 5.

По результатам измерений сделать выводы.

Лабораторная работа № 5 Тема: Определение радиационной и результирующей температур

помещения (определение параметров микроклимата помещения)

Цель работы: 1) Определить радиационную температуру помещения.

2) Определить результирующую температуру помещения. 3) Полученные результаты сравнить с оптимальными и допустимыми параметрами микроклимата.

Приборы и принадлежности: рулетка, секундомер, психрометр Ассмана МВ-4М, пирометр, прибор ИТП-2 с термощупом, термоанемометр Testo.

Теоретические предпосылки

Микроклимат помещения – это состояние внутренней среды по-

мещения, оказывающее воздействие на человека, характеризуемое по-

казателями температуры воздуха и ограждающих конструкций, влаж-

ностью и подвижностью воздуха. Действующими стандартами норми-

18

руется лишь пять параметров микроклимата, к которым относится ре-

зультирующая температура помещения tsu. Радиационная температура tr не нормируется, но оказывает существенное влияние на человече-

ский организм. Таким образом, в данной лабораторной работе опреде-

ляются прежде всего, радиационная и результирующая температуры

помещения.

Оценку параметров микроклимата необходимо производить в

пределах обслуживаемой зоны помещений с постоянным пребыванием

людей. Помещение с постоянным пребыванием людей – это помеще-

ние, в котором люди находятся не менее 2 ч непрерывно или 6 ч сум-

марно в течение суток.

Обслуживаемой зоной помещения называется пространство в по-

мещении, ограниченное плоскостями, параллельными полу и стенам:

на высоте 0,1 и 1,5 м над уровнем пола - для сидящих людей (но не

ближе чем 1 м от потолка при потолочном отоплении), и на расстоянии

0,5 м от внутренних поверхностей наружных и внутренних стен, окон и отопительных приборов.

Допустимые параметры микроклимата: сочетания значений показателей микроклимата, которые при длительном и систематическом воздействии на человека могут вызвать общее и локальное ощущение дискомфорта, ухудшение самочувствия и понижение работоспособности при усиленном напряжении механизмов терморегуляции и не вызывают повреждений или ухудшения состояния здоровья.

Оптимальные параметры микроклимата: сочетание значений показателей микроклимата, которые при длительном и систематическом воздействии на человека обеспечивают нормальное тепловое состояние организма при минимальном напряжении механизмов терморегуляции и ощущение комфорта не менее чем у 80% людей, находящихся в помещении.

Требуемые параметры микроклимата: оптимальные, допустимые или их сочетания следует устанавливать в зависимости от назначения

помещения и периода года с учетом требований соответствующих нормативных документов. В лабораторной работе исследуется помещение 2-й категории (помещение, в которых люди заняты умственным трудом, учебой).

В холодный период года измерение показателей микроклимата следует выполнять при температуре наружного воздуха не выше минус 5 °С. Холодным периодом года называется период, характеризующийся среднесуточной температурой наружного воздуха, равной 8 °С и ниже. Не допускается проведение измерений при безоблачном небе в светлое

время суток.

19

Измерение температуры, влажности и скорости движения воздуха

следует проводить в обслуживаемой зоне на высоте: 0,1; 0,6 и 1,7 м от

поверхности пола - при пребывании людей в помещении преимущест-

венно в сидячем положении; в центре обслуживаемой зоны и на рас-

стоянии 0,5 м от внутренней поверхности наружных стен и стационар-

ных отопительных приборов.

Радиационная температура tr помещения – осредненная по площа-

ди температура внутренних поверхностей ограждений помещения и

отопительных приборов, °С:

где Ai – площадь внутренней поверхности ограждений и отопительных

приборов, м2;

ti – температура внутренней поверхности ограждений и отопительных

приборов, °С.

Температуру внутренней поверхности стен, перегородок, пола, по-

толка следует измерять в центре соответствующей поверхности. Для наружных стен со световыми проемами и отопительными приборами температуру на внутренней поверхности следует измерять в центрах участков, образованных линиями, продолжающими грани откосов светового проема, а также в центре остекления и отопительного прибора.

Комплексный показатель радиационной температуры помещения и температуры воздуха помещения называется результирующей температурой помещения. Перепад результирующей температуры помещения по высоте обслуживаемой зоны должен быть не более 2 °С.

Результирующую температуру помещения (ГОСТ 30494-2011 Здания жилые и общественные. Параметры микроклимата в помещениях), °C, при скорости движения воздуха до 0,2 м/с следует определять по формуле

где tp – температура воздуха в помещении, °С; tr – радиационная температура помещения, °С.

Описание приборов

Аспирационный психрометр МВ-4М (психрометр Ассмана) состоит из двух ртутных термометров, резервуар одного из которых обернут тканью, смоченной дистиллированной водой (рис. 5). Психрометр оснащен механическим вентилятором, обеспечивающим обдув обоих термометров со скоростью около 2 м/с. Для исключения влияния на пока-

зания термометров лучистого тепла, а также для защиты от механиче-

ских повреждений, резервуары термометров защищены специальными
