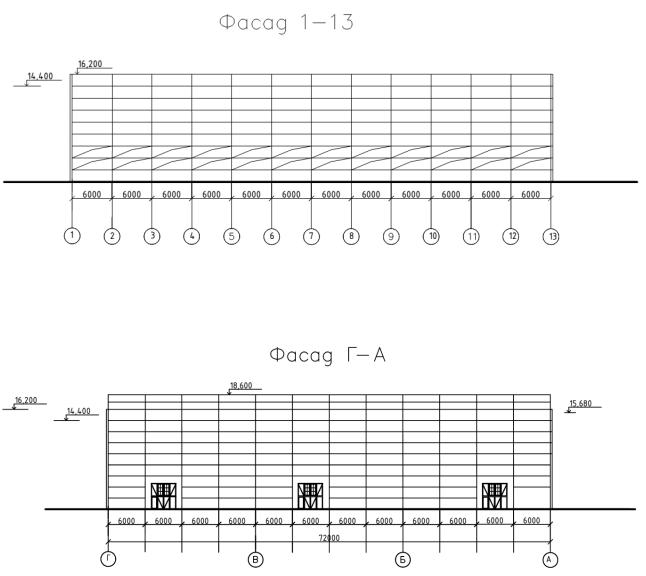

Рисунок 3.2 – Фасад 1-13

Рисунок 3.3 – Фасад Г- А

Пример: исходные данные Одноэтажное промышленное здание шифра габаритной схемы К24-144б:

-размеры здания в плане: 72х72 м

-К – здание крановое;

-24 – ширина пролета здания м;

-144 – высота здания от уровня чистого пола до низа стропильной конструкции покрытия 14,4м;

-б –шаг крайних колонн 6 м, средних колонн 12 м, шаг стропильных конструкций 6 м;

-фундаментысборные ж/б элементы V=0,83м3 (Vобщ=43,99м3);

-колонны- ж/б с нулевой привязкой к разбивочным осям;

-стеныстеновые ж/б панели толщиной 300мм;

-покрытие - стропильная ферма пролетом 24м, плита покрытия 6х3м;

-кровля - мягкая рулонная в 4 слоя;

-окна - металлические переплеты размером 1,2х6

11

-полы: в производственных помещениях – бетонные, в бытовых – линолеум;

-внутренняя отделка помещений: покраска стен и колонн по всему периметру здания на высоту 2м масляной краской, побелка стен и колонн, ферм и плит покрытия водоэмульсионной краской.

4. ВЫБОР МЕТОДА ОРГАНИЗАЦИИ СТРОИТЕЛЬСТВА ДАННОГО КОМПЛЕКСА ИЛИ ОБЪЕКТА

В строительстве работают последовательным, параллельным и поточным методом организации.

Поточный метод – это метод, при котором разные бригады неизменного состава выполняют одни и те же однотипные работы, совмещенные во времени и пространстве на разных фронтах работ.

За основной метод организации строительства принимают поточную организацию при условии, что если объект возможно разделить на захватки, возможно весь процесс строительства разделить на составляющие процессы и специализировать бригады по виду выполняемых работ, а также максимально совместить процессы во времени и в пространстве.

Необходимо в соответствии с конструктивным решением заданного здания или комплекса зданий сделать обоснование выбранного метода организации строительства и пояснить в чем эффективность выбранного метода. Выбрать участок, захватку, делянку, фронт работ.

12

5. ОБОСНОВАНИЕ МЕТОДОВ ПРОИЗВОДСТВА ОСНОВНЫХ ВИДОВ РАБОТ

Способы производства основных ведущих строительных процессов выбирают исходя из объемно-планировочных и конструктивных особенностей объекта. При этом могут быть использованы типовые технологические карты, унифицированные схемы возведения промышленных и гражданских зданий. Рассматриваются схемы возведения объектов, выбираются механизмы на основании технических параметров и сравнения вариантов комплектов машин и механизмов, учитывается возможность совмещения работ, обеспечение высокого качества работ при минимальных трудовых затратах.

В записке необходимо кратко обосновать выбранный метод или схему работы и дать описание и рисунок (схему).

Пример 1 1) Земляные работы

Грунт разрабатывается в отвал экскаватором ЭО-2131А (емкость ковша 0,4м3), оборудованным обратной лопатой, траншейным методом по продольной схеме. Зачистка недобора грунта осуществляется вручную.

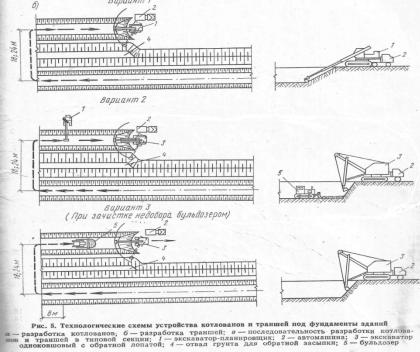

Рисунок 5.1 – Технологические схемы устройства траншей под фундаменты

13

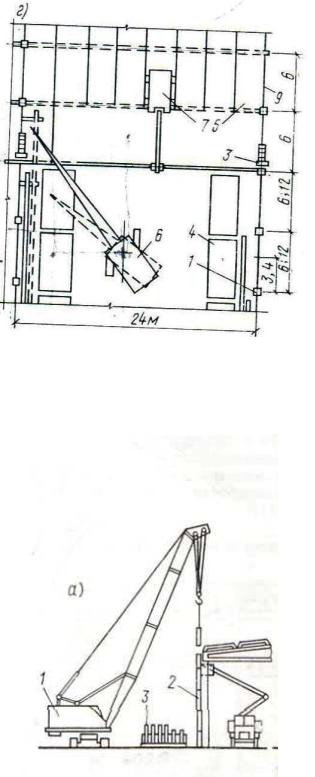

Рисунок 5.2 – Монтаж конструкций покрытий продольным методом:

1 – колонна; 2 – стропильная ферма; 3- площадка лестница (приставная); 4- штабель плит покрытия; 5- смонтированное покрытие; 6- кран; 7- крышевой кондуктор для временного крепления фермы; 8 – кассета; 9 –временное ограждение.

Рисунок 5.3 – монтаж стеновых ограждающих конструкций; 1-гусеничный кран, 2- стеновые панели, 3 – кассета со стеновыми панелями, 4- автовышка

14

6.КАЛЕНДАРНЫЙ ПЛАН СТРОИТЕЛЬСТВА

Ккалендарным планам относятся все документы по планированию, в которых на основе объемов СМР и принятых организационных и технологических решений определены последовательность и сроки осуществления строительства. Календарный план является основным документом в составе ПОС и ППР.

Взависимости от объекта строительства календарный график может разрабатывается в виде линейного графика Ганта или в виде комплексного сетевого графика и предназначен для определения последовательности и сроков выполнения общестроительных, специальных и монтажных работ, осуществляемых при возведении объекта.

При выборе вида модели для графика предпочтение следует отдавать сетевым и матричным моделям, т.к. они позволяют получать точную информацию о резервах времени каждой работы на всех стадиях оптимизации и

корректировки графика По календарному плану рассчитываются во времени потребность в

трудовых и материально-технических ресурсах, а также сроки поставок всех видов оборудования.

Календарный план составляется в следующей последовательности:

-производится анализ проектных решений,

-определяется номенклатура работ,

-упорядочение работ, установление зависимости между работами,

-определяются объемы работ,

-определение трудоемкости работ и подбор состава бригад,

-установление технологической последовательности работ,

-выбор методов производства работ и выбор механизмов,

-определяют продолжительность работ и сменность их выполнения,

-составление графика возведения объекта методом последовательного приближения.

-составляют ресурсные графики (потребности рабочих, стр. машин, материалов,

При разработке календарного плана строительства объекта (комплекса) необходимо учитывать заданные ограничения. В качестве ограничения принимается нормативный или директивный срок строительства.

6.1 Определение нормативной продолжительности строительства объекта

Продолжительность строительства зданий или сооружений определяется по СНиП 1.04.03.85 – Нормы продолжительности строительства [15], а группы зданий и сооружений – с помощью расчетов. Выбор срока строительства определяется наименованием и характеристикой объекта в соответствии с отраслью строительства, для которой ведется строительство. Данные оформляются в таблицу 6.1
