1. РАЗРАБОТКА ФУНКЦИОНАЛЬНОЙ СХЕМЫ СИСТЕМЫ АВТОМАТИЗАЦИИ
1.1. Общие положения
Функциональная схема автоматизации (ФСА) является важнейшим документом проекта, определяющим состав, функции и
СибАДИвыполняется по пр нц пу двухуровнего распределенного управления с использован ем современных технических средств автоматизации: датчиков, сполн тельных устройств, программируемых логических контроллеров (ПЛК), управляющих компьютеров.
техническ е |
средства |
реализации |
проектируемой |
системы |
автомат зац |
. ФСА разрабатывается на основе технического задания, |
|||
1.2. ФСА объекта на азе программируемых контроллеров персональных компьютеров
Функц ональная схема автоматизации для технологического объекта выполняется согласно заданным задачам автоматизации по ГОСТам, приведенным в [1]. На схеме в верхней части листа изображают технологическую схему объекта с встроенными датчиками и исполнительными механизмами, а в нижней части - прямоугольники: а) ”Приборы по месту” (пусковая аппаратура, измерительные преобразователи, усилители мощности и т.д.); б) “Контроллер ПЛК”; в) ”Компьютер оператора”. При этом в прямоугольниках “Контроллер ПЛК” и “Компьютер оператора” выделяют субпрямоугольники выполняемых ими функций, связи между элементами схемы изображают непрерывными линиями, а процесса обработки сигналов программным способом - пунктирными горизонтальными линиями. В этом же подразделе приводится мнемосхема технологического объекта (экран 1 монитора), на которой показывают также элементы цифровой и световой индикации значений параметров, кнопки дистанционного управления объектом световые линейки - индикаторы его состояния. Архивная информация представляется в виде графиков изменения контролируемых параметров (экран 2 монитора).
Далее рассматривается пример разработки ФСА для технологического участка (звена) “Насос - технологический аппарат (ТА)”, обеспечивающей решение следующих задач автоматизации:
3
1. |
Индикацию и регистрацию давления хладоносителя (воды) в |
|
технологическом аппарате; |
|
|
2. |
Автоматическое регулирование – стабилизацию в ТА |
|
давления хладоносителя на заданном уровне Р= РЗАД= const; |
||
3. |
Автоматическую защиту ТА от чрезмерного повышения |
|
С |
|
|
давления хладоносителя путем открытия клапана аварийного |
||
давления при Р=РАВ; |
|
|
4. |
Предупред тельную и аварийную сигнализацию по заданным |
|
значен |
ям давлен я хладоносителя, соответственно, Р=РПР и Р=РАВ; |
|
5. |
гнал зац ю |
насоса Включен/Выключен; |
состояния |
|
|
6. |
Д станц онное управление насосом по командам оператора |
|
Включ ть/Выключ ть. |
|
|
|
б |
|
|
А |
|
|
|
Д |
|
|
И |
Рис. 1.1. ФСА участка “Насос - ТА”, выполненный на базе применения ПЛК и персонального компьютера (ПК): ТА – технологический аппарат (охладитель горячего продукта); РЗАД, РПР, РАВ – уставки, соответственно для регулирования, предупредительной и аварийной сигнализации и защиты ТА по давлению хладоносителя в ТА
4
ФСА участка “Насос - ТА”, решающая вышеуказанные задачи автоматизации, показана на рис. 1.1.
С |
|
|
|
|
и |
|
|
||

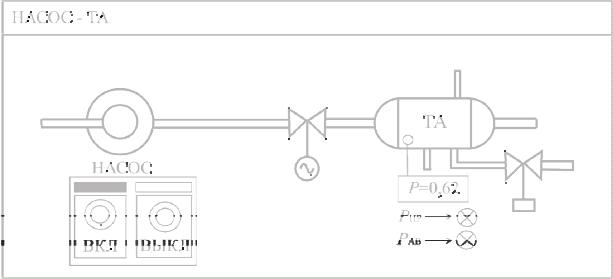

Рис. 1.2. Мнемосхема технологического участка на экране монитора (экран 1) |
||||
|
|
А |
|
|
На схеме вертикальными непрерывными линиями показаны связи |
||||
между элементамибсистемы, а пунктирными горизонтальными линиями |
||||
- обработка сигналов в соответствии с алгоритмами контроля, |
||||
регулирования |
и |
управления, |
реализуемыми |
программным |
обеспечением системы автоматизацииД(программами работы ПЛК и компьютера).
ПЛК выполняет функции локального управляющего устройства. Основное назначение компьютера – создание с помощью SCADA – системы интерфейса “Человек - машина”, обеспечивающего: а) отображение на экране монитора (на мнемосхемеИтехнологического процесса) отображение значений параметров (здесь давления) цифровыми и световыми сигналами; б) задание уставок регулирования, защиты и сигнализации; в) подачу команд дистанционного управления (“Включить”/”Выключить” электродвигатель насоса) и сигнализацию состояния управляемого механизма (здесь насоса); г) регистрацию (архивирование) параметров процесса (здесь давления).
На рис. 1.2 представлен вариант мнемосхемы технологического участка (экран 1 монитора), на котором показаны элементы цифровой и световой индикации значений давления, кнопки дистанционного управления насосом и световые линейки индикатора его состояния.
