Буквенные обозначения средств автоматизации строятся на основе латинского алфавита и состоят из трех групп букв:

1 буква - Контролируемый, сигнализируемый или регулируемый параметр: D - плотность,

Е - любая электрическая величина,

F- расход,

G- положение, перемещение, Н - ручное воздействие, К - временная программа,

L- уровень, М - влажность,

Р- давление,

Q- состав смеси, концентрация,

R- радиоактивность,

S- скорость (линейная или угловая), Т - температура,

U- разнородные величины,

V - вязкость, W – масса.

2 буква (необязательная) - уточнение характера измеряемой величины: D - разность, перепад,

F - соотношение,

J - автоматическое переключение,

Q - суммирование, интегрирование.

3 группа символов (несколько букв) - функции и функциональные признаки прибора:

I - показания,

R - регистрация,

С - регулирование, S - переключение,

Y - преобразование сигналов, переключение, А - сигнализация, Е - первичное преобразование параметра,

Т- промежуточное преобразование параметра, передача сигналов на расстояние,

К - переключение управления с ручного на автоматическое и обратно, управление по программе, коррекция.

Дополнительные условные обозначения преобразователей сигналов и вычислительных устройств приведены в таблице 1.

Букву S не следует применять для обозначения функции регулирования (в том числе позиционного).

Буква Е применяется для обозначения чувствительных элементов, т. е. устройств, выполняющих первичное преобразование, например, термометров термоэлектрических (термопар), термометров сопротивления, сужающих устройств расходомеров.

Буква Т обозначает промежуточное преобразование — дистанционную передачу сигнала. Ее рекомендуется применять для обозначения приборов с дистанционной передачей показаний, например, бесшкальных манометров (дифманометров), манометрических термометров с дистанционной передачей и других подобных приборов.

Буква K применяется для обозначения приборов, имеющих станцию управления, т. е. переключатель для выбора вида управления (автоматическое, ручное) и устройство для дистанционного управления.

Буква Y рекомендуется для построения обозначений преобразователей сигналов и вычислительных устройств.

Порядок построения условных обозначений с применением дополнительных букв следующий: на первом месте ставится буква, обозначающая измеряемую величину; на втором—одна.

Буква U может быть использована для обозначения прибора, измеряющего несколько разнородных величин. Расшифровка этих величин приводится около прибора или на поле чертежа. Для конкретизации измеряемой величины около изображения прибора (справа от него) необходимо указывать наименование или символ измеряемой величины, например, «Напряжение», «Ток», рН, О2 и т. д.

Для обозначения величии, не предусмотренных данным стандартом, могут быть использованы резервные буквы В, N, О; при этом многократно применяемые величины следует обозначать одной и той же резервной буквой. Резервные буквенные обозначения должны быть расшифрованы на схеме. Вводной и той же документации не допускается применение одной резервной буквы для обозначения разных величии.

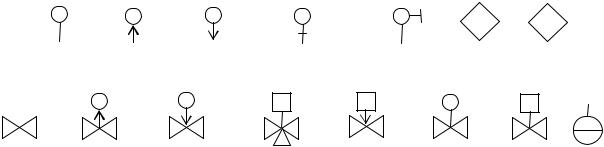

Условные обозначения других приборов, используемых на схемах,

показаны на рисунке 2.:

-исполнительный механизм (общее обозначение). Положение регулирующего органа при прекращении подачи энергии или управляющего сигнала не регламентируется, – рисунок 2., а;

-исполнительный механизм, открывающий регулирующий орган при прекращении подачи энергии или управляющего сигнала, – рисунок 2., б;

-исполнительный механизм, закрывающий регулирующий орган при прекращении подачи энергии или управляющего сигнала, – рисунок 2., в;

-исполнительный механизм, оставляющий регулирующий орган в неизменном положении при прекращении подачи энергии или управляющего сигнала, - рисунок 2., г;

-исполнительный механизм с дополнительным ручным приводом (обозначение может применяться в сочетании с любым из дополнительных знаков, характеризующих положение регулирующего органа при прекращении подачи энергии или управляющего сигнала), – рисунок 2., д;

-автоматическая защита из системы противоаварийной защиты (ПАЗ, см. рисунок 2.,е);

-технологическое отключение (включение) из системы управления (см. рисунок 2, ж);

-регулирующий орган (задвижка, клапан и т.д.), – рисунок 2., и;

-регулирующий клапан, открывающийся при прекращении подачи воздуха (нормально открытый), – рисунок 2., к;

-регулирующий клапан, закрывающийся при прекращении подачи воздуха (нормально закрытый), – рисунок 2., л;

-управляющий электропневматический клапан, – рисунок 2., м;

-отсекатель с приводом (запорный клапан), – рисунок 2., н;

-электрозадвижка, – рисунок 2., п;

-пневмоотсекатель, – рисунок 2., р;

-отборное устройство без постоянно подключенного прибора (служит для эпизодического подключения приборов во время наладки, снятия характеристик и т. п.), – рисунок 2., с.

Т

S S

Рисунок 2.
