термографы. Принцип действия термографов основан на свойстве твердых тел изменять свои линейные размеры в условиях колебаний температуры окружающей среды.

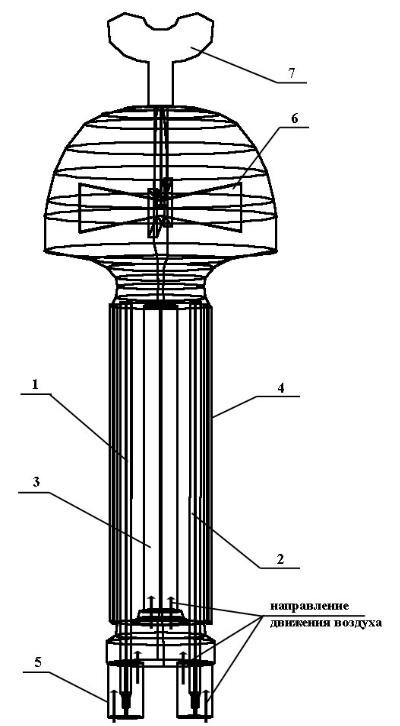

Рис. 8. Схема аспирационного психрометра:

где 1 – сухой термометр; 2 – влажный термометр; 4 – боковая защита; 5 –

Для измерения температуры поверхностей используют контактные (электротермометры) и бесконтактные (пирометры)

24

приборы. Если в помещении имеются тепловые излучения, то для этих целей применяется парный термометр, в котором один из термометров зачернен, другой посеребрен (он отражает тепловые лучи). истинное значение температуры воздуха определяется по формуле:

tист tпос k tзач -tпос ,

где tпос- показания термометра с посеребренным резервуаром; tзач- показания термометра с зачерненным резервуаром; k- градуировочный коэффициент прибора, величина которого определяется при изготовлении прибора.

3.2.Определение влажности воздуха

Впроизводственных условиях для характеристики состояния воздушной среды пользуются определением абсолютной и относительной влажности воздуха психрометром (см. рис. 5).

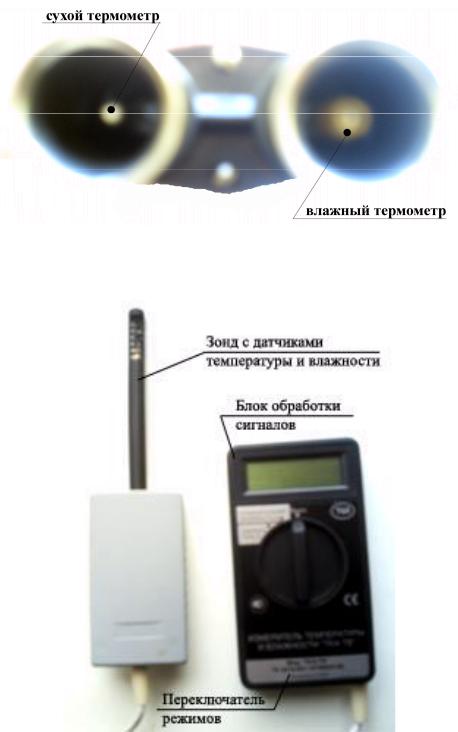

Принцип работы аспирационного психрометра МВ-4 М заключается в определении показаний двух рядом расположенных термометров, цена деления которых 0,20С, кончик одного из которых покрыт увлажненной тканью (см. рис. 6). Влага, пропитывающая ткань, испаряясь с различной скоростью в зависимости от влажности и скорости движения воздуха, отнимает тепло от термометра, поэтому показания влажного термометра оказываются ниже показаний сухого (чем ниже влажность воздуха, тем интенсивнее испарение, сильнее охлаждается резервуар влажного термометра и больше разница между показаниями сухого и влажного термометров). На основании показаний двух термометров по формуле, полученной эмпирически, вычисляют сначала абсолютную влажность воздуха, а затем относительную. Наличие двойных металлических гильз позволяет использовать прибор при тепловом излучении, если только последнее не воздействует на прибор снизу.

Психрометр помещают в зоне исследований за 15 мин до снятия показаний и смачивают резервуар влажного термометра.

Постоянная скорость движения воздуха у приемной части термометров (около 4м/с) достигается искусственной вентиляцией (осевой вентилятор с часовым механизмом помещается в головке прибора). Благодаря этому экспозиция прибора всего 3 – 5 мин. Через

25

4 минуты после завода пружины, когда стабилизируются показания термометров снимают показания. Необходимо следить, чтобы ветер дул по направлению от психрометра на наблюдателя, в случае измерения относительной влажности воздуха вне производственных помещений.

3.3. Измерение скорости движения воздуха

Скорость движения воздуха измеряется с помощью анемометров

– крыльчатых и чашечных. Крыльчатый применяется для измерения скорости движения воздуха до 10 м/с, а чашечный – до 30 м/с.

Анемометр ручной электронный АРЭ-М (см. рис. 9, 12) позволяет измерять скорость движения воздуха от 0,3 до 35 м/с. Через 5…10 с. после включения питания (включение кнопки на пульте) вертушка принимает скорость движения воздуха и значение скорости воздушного потока отображается на цифровом индикаторе пульта в м/с.

Скорости движения воздуха менее 1 м/с измеряются

кататермометрами и термоанемометрами, в основу работы последних положен принцип охлаждения датчика, находящегося в воздушном потоке и нагреваемого электрическим током. Датчик представляет собой полупроводниковое микросопротивление. Термоанемометром измеряют скорости движения воздуха от 0,03 до 5 м/с при температуре от 1 до 600С. С помощью термоанемометра можно измерить не только скорость движения воздуха, но и его температуру, для чего производят соответствующее переключение прибора.

Рис. 9. Анемометр чашечный

26

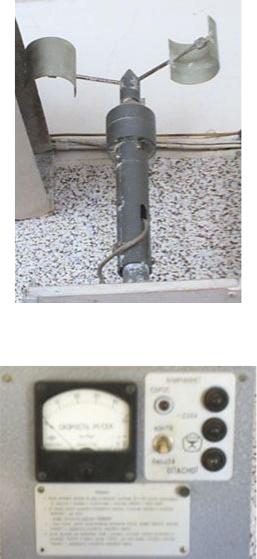

Для определения мгновенной скорости, опасных порывов ветра и включения аварийных устройств применяется сигнальный анемометр М-95, который состоит из датчика скорости и измерительного пульта (см. рис. 9, 11). Мгновенная скорость ветра определяется по шкале микроамперметра после включения измерительного пульта.

Рис. 10. Датчик скорости

Рис. 11. Измерительный пульт

В основу работы устройства положен принцип наведения напряжения в неподвижной катушке тахогенератора, пропорционального угловой скорости вращения вертушки, тесно связанной с ротором тахогенератора. При этом ток в цепи, фиксируемый микроамперметром на измерительном пульте (рис. 12), зависит от изменения скорости ветра.
