Материал: 1901

- вертикальная составляющая силы сопротивления копанию

где b - угол между плоскостьюАС и вертикалью, град; jв - угол внутреннего

трения грунта, град; s - нормальное давление грунта на грань АС, Па .

В результате контакта грани АВ с грунтом перед ней возникают три зоны: АВВ1 – зона наибольших напряжений, АВ1 К – зона особых напряжений и АКА1 – зона наименьших напряжений. Силы, действующие на плоскость АК, найдем как разность сил, действующих на плоскости АС и КС:

где K1 - коэффициент, определяемый аналитически; g - плотность грунта, кг / м3 ; g- ускорение свободного падения, м/с²; у - текущая координата по вертикали, м;

C - удельное сцепление грунта, Па ; Gг - сила веса срезанной стружки грунта, Н; h - толщина срезаемой стружки, м; a - угол резания, град;y - угол скола грунта,

где d - угол, определяемый при поиске поверхностей скольжения.

Чтобы получить искомое решение, перенесем действие горизонтальной и вертикальной составляющих Е3АКг и Е3АКв на плоскость АА1, при этом вычитаем из

(5) горизонтальную составляющую силы сцепления по плоскости А1К, а из (6) силу

где Сг , Св - горизонтальная и вертикальная составляющие силы сцепления грунта, Па.

11

АА1 и А1К определим из выражений

где e - угол между плоскостями АВ1 и АА1 , град.

Силы, действующие на грань АВLF, когда границей сыпучего тела является горизонтальная поверхность, на которой расположена пригрузка q2 , определяются следующим образом:

где bcр.ч - ширина стружки, вырезаемой выступающей средней частью скребка, м.

Ввыражении (17) в качестве равномерно распределенной пригрузки

рассматривается вертикальная составляющая Е3ААв 1 , действующая на плоскость АА1.

Сила сопротивления копанию грунта, действующая на граньDNCR и вертикальный нож, определяется аналогично. При определении сил сопротивления

определенной зоны MLC1C на горизонтальном ноже (рис.4).

Поэтому горизонтальная и вертикальная составляющие силы сопротивления копанию на грани NQС1C, определяются как

и нижнего оснований элемента, исключенных из процесса копания, м.

где g - угол развала, град.

Силы сопротивления копанию грунта, действующие на грань DNCR, будут найдены из выражений

12

угол наклона грани DNCR к горизонту, град; s 2 - нормальное давление грунта на

грань DNCR, Па.

Кроме вышеописанных сил, которые действуют на режущий элемент, возникает сила сопротивления перемещению срезанного грунта, значение которой зависит от характеристик грунта, параметров режущего элемента и определяется по выражению

транспортирующей способности скребка.

Для определения рациональной ширины и вылета средней части скребка по аналитическим выражениям, полученным выше, можно рассчитать силу сопротивления копанию грунта при постоянных параметрах(толщина стружки, угол резания, ширина скребка, физико-механические свойства грунта).

Меняя значения ширины и вылета средней выступающей части скребка ACKF, изменяется площадь стружки, срезаемой боковыми гранями (грань DNCR)

исредней частью горизонтального ножа, также объем грунта, срезаемого

скребком. Поэтому необходимо выбрать критерий оценки рационального

грунта как на средней, так и на боковых гранях скребка в сторону снижения. Дальнейшее увеличение вылета ведет к исключению контакта боковых граней горизонтального ножа с грунтом , икак следствие, к снижению коэффициента удельной силы сопротивления копанию.

13

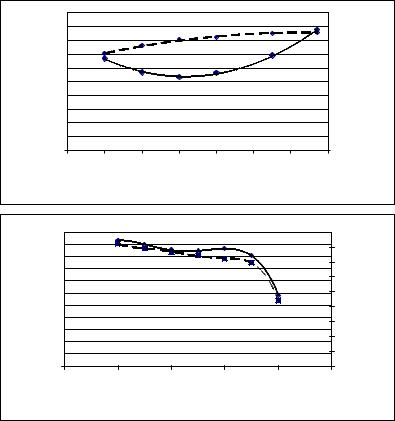

Максимальный объем срезаемого грунта приходится наl = 0,01 м (рис. 6). На отрезке от 0,015 до 0,025 м значение объема срезаемой стружки меняется незначительно, а при l = 0,035-0,04 м - убывает.

Обработка результатов исследований производилась согласно общепринятым методикам статистической обработки данных.

Экспериментальные исследования проводились в лаборатории«Грунтовый канал» СибАДИ на спроектированной и изготовленной экспериментальной установке (рис. 9).

Грунтовый канал с установленными по бокам железнодорожными рельсами имеет длину 20 м, ширину 2,5 м и глубину 2м.

Исследования проводились на суглинистом грунте со следующими характеристиками:

1)плотность – 1900 кг/м³;

2)влажность – 10-12%;

3)удельное сцепление – 0,02 МПа;

4)число ударов ударника ДорНИИ Су = 6-8;

5) угол внутреннего трения грунта jв = 27 0 , угол внешнего трения j = 23 0 .

Измерительная аппаратура состоит из тензозвена, усилителя и элемента бесперебойного питания. Питание усилителя и элемента бесперебойного питания производилось от сети 220 В.

14

Для проведения эксперимента откапывался приямок размером100х100х80, см. Торцевая стенка приямка срезалась под углом, необходимым для проведения исследования.

Каждый эксперимент выполнялся в следующей последовательности:

1.Подготовка грунта к проведению эксперимента;

2.Включение тензоаппаратуры на прогрев;

3.Тарировка тензозвена;

4.Проверка угла наклона направляющей балки;

5.Установка исследуемого параметра на заданное значение;

6.Запуск и настройка параметров программы «TENZO»;

7.Включение главной лебедки;

8.Проезд тележки;

9.Отключение главной лебедки;

10.Вывод осциллограммы на монитор компьютера.

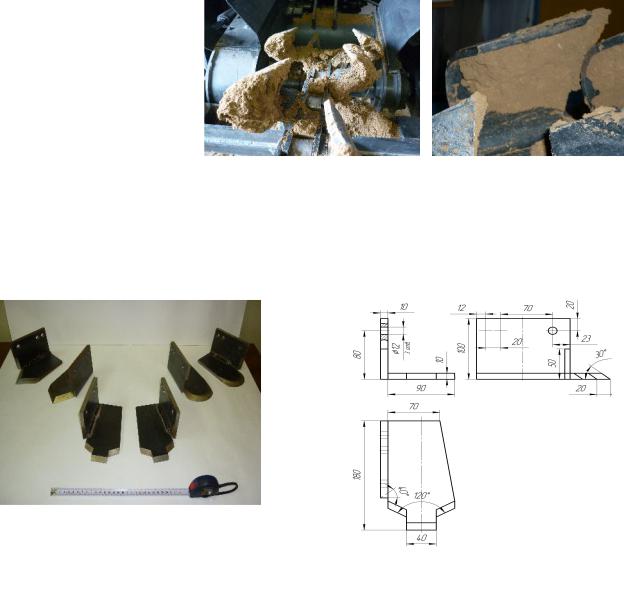

Рис.7. Заклинивание грунта в эллиптическом скребке

Выявленные недостатки эллиптических скребков были подтверждены в ходе проведения лабораторных работ«Грунтовом канале» СибАДИ на траншейном цепном экскаваторе ЭЦУ150. Разработка небольшого участка траншеи в грунтовом канале дала наглядную картину того, что срезаемый грунт остается в скребке в виде плотного тела (рис. 7).

Рис. 8. Скребки: а) – варианты формы режущей кромки; б) - размеры скребка

Для предварительного эксперимента были изготовлены скребки с разной формой режущей кромки (рис. 8,а), по результатам которого был выбран один вариант скребка (рис. 8,б).

15
