имеет обогрев от жидкостной системы охлаждения двигателя. Он снижает давление газа до (1,2 ± 0,2) МПа (12 ± 2 кгс/см2). Дифференциальный редуктор имеет вакуумную полость, соединяющуюся при помощи шланга со впускным трубопроводом. Благодаря этому редуктор может изменять давление газа на инжекторе в зависимости от разряжения в коллекторе, по определенному закону, характерному для двигателей с дроссельной заслонкой - минимальное давление газа - при максимальном разряжении (режим холостого хода) и максимальное давление газа - при минимальном разряжении (режим максимальной мощности при полностью открытой дроссельной заслонке). Газовый инжектор открывается и закрывается при каждом рабочем ходе каждого поршня по сигналу от ЭБУ. В свою очередь, для блока управления синхронизирующим сигналом являются электрические сигналы, приходящие на низковольтную обмотку катушки зажигания. Длительность импульса открытия инжектора определяет крутизну характеристики топливоподачи, изменение которой производится регулировочным потенциометром на лицевой панели электронного блока.

156

База нормативной документации: www.complexdoc.ru

Рис. 7.19. Принципиальная схема и состав инжекторного газобаллонного оборудования фирмы «Грико»:

1 - ложементы; 2 - газовые баллоны; 3 - стяжные хомуты; 4 - трубопровод высокого давления; 5 - вентиль; 6 - трубопровод; 7 - шланги подсоединения к системе охлаждения двигателя; 8 - трубопровод; 9 - редуктор высокого давления; 10 - манометр; 11 - заправочно-распределительное устройство; 12 - катушка зажигания; 13 - цепь питания «+»; 14 - карбюратор; 15 -

157

База нормативной документации: www.complexdoc.ru

электронный блок; 16 - жгут электрических проводов; 17 - бензиновый ЭМК; 18 - штуцер; 19 - резиновый шланг; 20 - штуцер; 21 - резиновый шланг; 22 - электромагнитный газовый инжектор; 23 - резиновый шланг; 24 - винт коррекции давления газа; 25 - дифференциальный газовый редуктор; 26-трубопровод; 27-газовый клапан с фильтром

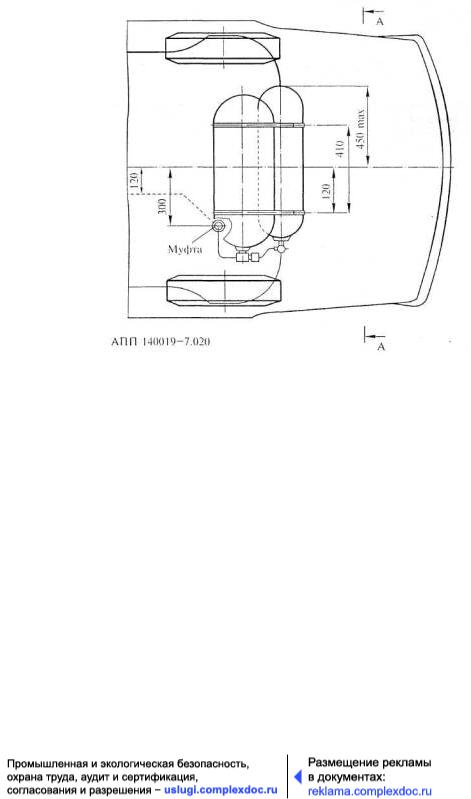

Рис. 7.20. Схема установки газовых баллонов на автомобили моделей ВАЗ с кузовом седан в багажном отделении (вид сверху) (сечение А-А - см. рис. 7.21)

158

База нормативной документации: www.complexdoc.ru

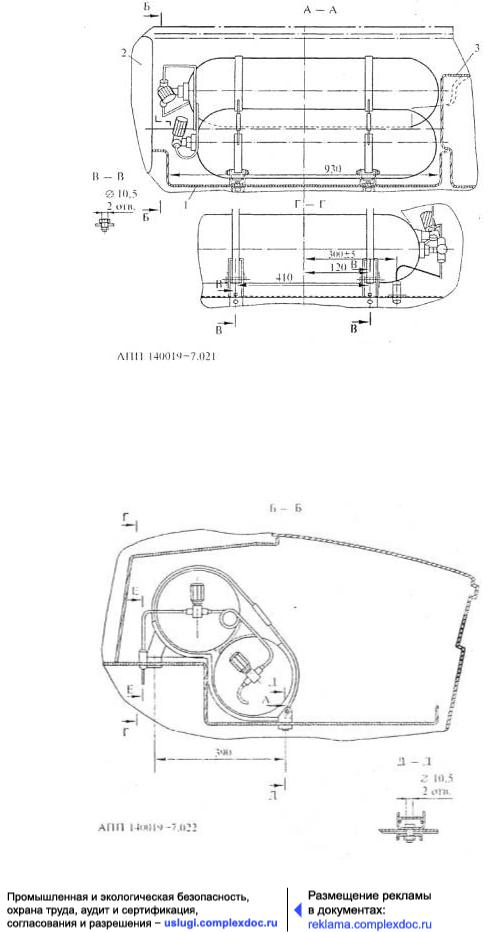

Рис. 7.21. Схема установки газовых баллонов на автомобили моделей ВАЗ (сечение А-А - см. рис. 7.20, сечение Г-Г - см. рис. 7.22):

1 - кузов; 2 - запасное колесо; 3 - бензобак

159

База нормативной документации: www.complexdoc.ru

Рис. 7.22. Схема установки газовых баллонов на автомобили моделей ВАЗ (сечение Б-Б - см. рис. 7.21, сечение Е-Е - см. рис. 7.23):

А - к заправочному вентилю; В - ось заднего колеса

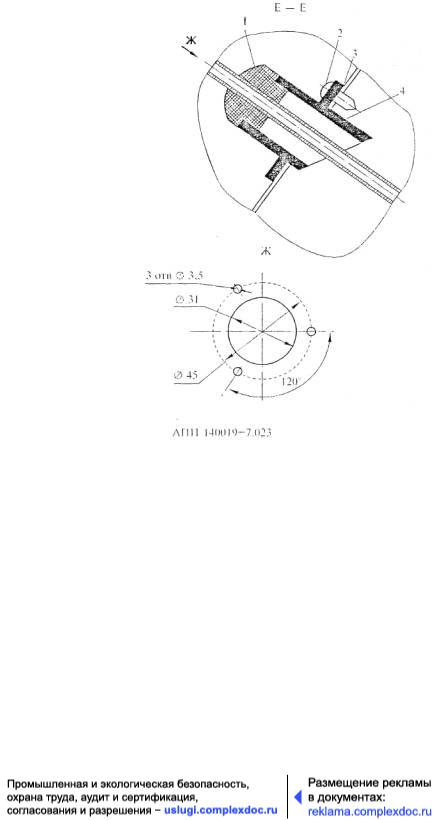

Рис. 7.23. Схема установки герметизирующей муфты трубопровода высокого давления в багажном отделении автомобилей ВАЗ (сечение Е-Е - см. рис. 7.22):

1 - резиновая пробка; 2 - винт М5×20; 3 - прокладка; 4 - муфта

Монтаж газобаллонного оборудования фирма «Грико» на АТС

Монтаж ГБО фирмы «Грико»на легковые автомобили моделей ВАЗ с кузовом седан производится в соответствии с требованиями разд. 5 настоящего документа, инструкции по монтажу фирмыизготовителя. Установка газовых баллонов производится в соответствии с рис. 7.20 - 7.23.
