Контрольные вопросы к лабораторной работе № 3

- Рамы. Уравнения равновесия узлов.

- Техника моделирования геометрической схемы в AUTOCAD и импорт модели в Лиру;

- Техники моделирование геометрической схемы средствами Лира;

- Технология назначения опорных узлов; - Технология назначения сечений элементам схемы;

Сныхполучитьсостоян й.

- Нагрузки на раму, загружение собственным весом элементов рам; - оздан е расчетных сочетаний нагрузок; - В чем состо т статический расчет;

- ущность проверки элементов рам по первой, второй группе предель-

Ла ораторнаяработа№ 4

МОДЕЛИРОВАНИЕ ФЕРМ, ПРОСТРАНСТВЕННЫХ КАРКАСОВ

Цель – навыки и умение моделировать стальные фер-

мы, каркасы здан й сооружений с выполнением расчетов на прочность и же-

сткость в среде ПК ЛИРА- .

работы Задание иСАПРисходные данные

колонны - двутавр колонного типа, балки – двутавр балочного типа (рис. 6, 7):

Размеры элементов, размещение опор и величины нагрузок согласовать с преподавателем: элементы ферм –Дспаренные уголки, сортамент Молодечно,

- моделирование геометрической схемы в AUTOCAD; - импорт модели в Лиру;

- моделирование геометрической схемы средствами Лира;

Алгоритм статического расчета ферм и каркасов в ПК Л РА-САПР представлены в учебном пособии «Расчеты конструкций в ПК Л РА-САПР»

https://drive.google.com/open?id=1IORegmLkNXTERhSdF RjScjxzWfxzVXi https://drive.google.com/open?id=1hdENfpay418lj3LUZ fVD63KiSv7rzKb.

11

Си б А Д И

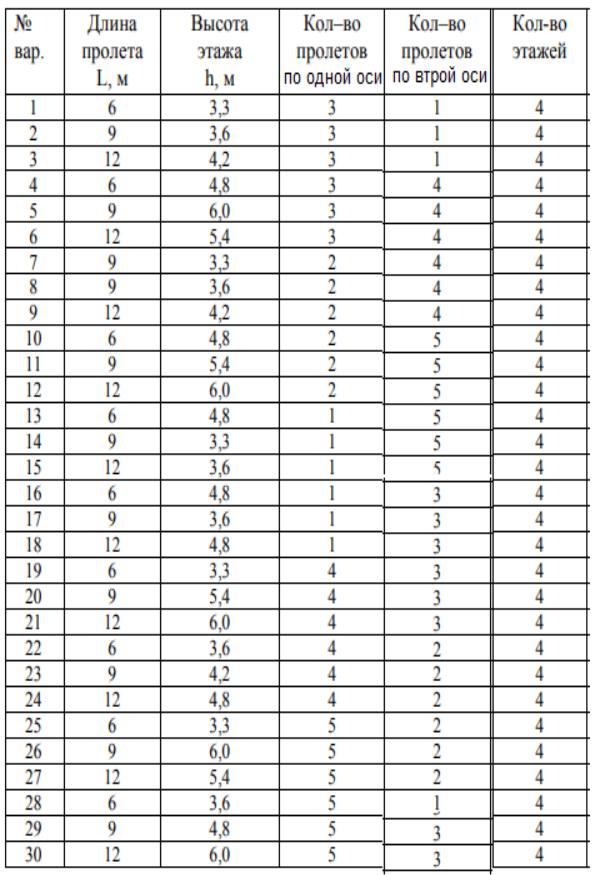

Рис. 6 Исходные данные для расчета каркасов

12

Си б А Д И

13

Си б А Д И

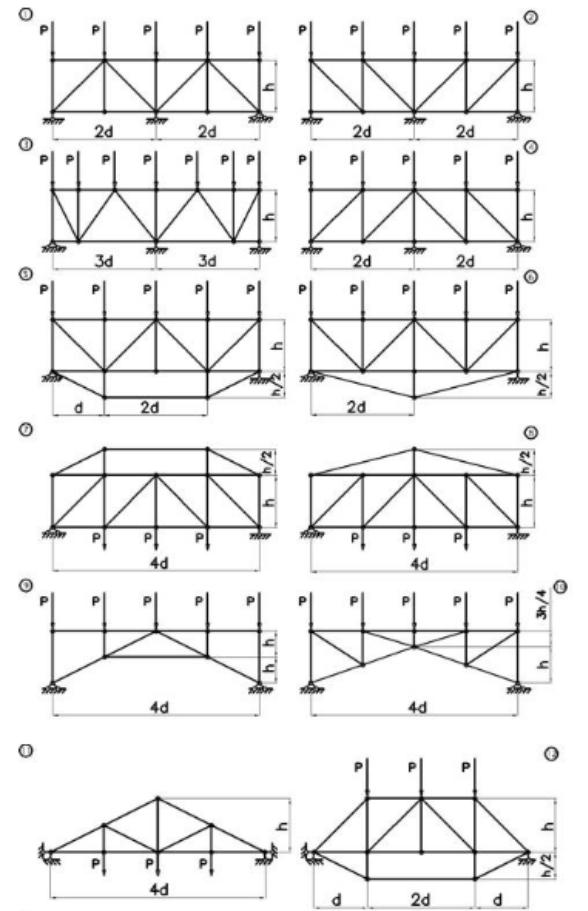

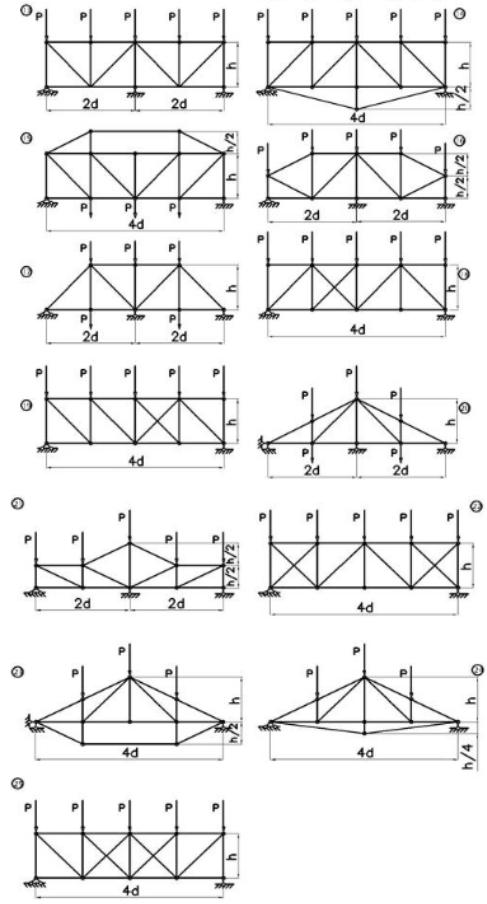

Рис. 7 Расчет ферм (данные)
