Высота дошкольных детских учреждений не должна превышать двух этажей, школьных учреждений и больниц – трех этажей. Хирургические и реанимационные отделения в больницах следует размещать на нижних двух этажах.
В зданиях с несущими стенами, кроме наружных продольных стен, должно быть не менее одной внутренней продольной стены.
Здания должны иметь правильную форму в плане. Смежные участки здания выше или ниже планировочной отметки не должны иметь перепады более 5 м.
Перекрытия в зданиях следует располагать на одном уровне. Здания следует разделять антисейсмическими швами на отсеки,
если:
их объемно-планировочные и конструктивные решения не соответствуют требованиям п. 3.1 СНиПа [1];И
отдельные объемы зданий в пределах общего плана, не являясь ядрами жесткости, имеют резкоДотличные (более 30%) жесткости или массы.
Антисейсмические швы должныразделять зданиеповсейвысоте. Антисейсмические швы Аследует выполнять путем возведения парных стен или рам либо рамы и стены. Конструкция примыкания секций в зоне антисейсмическихбшвов не должна препятствовать их
взаимным горизонтальным перемещениям при землетрясениях. Лестничные клеткииследует предусматривать закрытыми с есте-
ственным освещен ем, как правило, через окна в наружных стенах. РасположениеСи кол чество лестничных клеток следует принимать в соответствии с нормат вными документами по противопожарным нормам [17] проектирования зданий, но не менее одной между антисейсмичными швами в зданиях высотой более трех этажей.
Устройство основных лестничных клеток в виде конструкций, не связанныхсконструкциямизданияилисооружения,недопускается.
Лестничные клетки и лифтовые шахты каркасных зданий с заполнением, не участвующим в работе, следует устраивать в виде ядер жесткости, воспринимающих сейсмическую нагрузку, или в виде встроенных конструкций с поэтажной разрезкой, не влияющих на жесткость каркаса, а для зданий высотой до пяти этажей при расчетной сейсмичности 7 и 8 баллов не допускается устраивать в пределах плана здания в виде конструкций, отделенных от каркаса здания.
6
Лестницы следует выполнять, как правило, из крупных сборных элементов, соединяемых между собой с помощью сварки, либо из монолитного железобетона. Допускается применение металлических или железобетонных косоуров с наборными ступенями при условии соединения с помощью сварки или на болтах косоуров с площадками и ступеней с косоурами.
Междуэтажные лестничные площадки следует заделывать в стены. В каменных зданиях площадки должны заделываться на глубину не менее 250 мм.
Устройство консольных ступеней, заделанных в каменную кладку, не допускается.
В городах и поселках городского типа строительство домов со
стенами из сырцового кирпича, самана и грунтоблоков запрещается. В сельских населенных пунктах на площадкахИсейсмичностью до 8 баллов допускается строительство одноэтажных зданий из этих материалов при условии усиления стен деревяннымД антисептированным каркасом с диагональными связями.
Жесткость стен каркасных деревянных домов должна обеспечиваться раскосами или панелямиАиз конструктивной фанеры. Брусчатые и бревенчатые стены следует собирать на нагелях и болтах.
2. РАСЧЕТ ОДНОЭТАЖНОГОб ПРОИЗВОДСТВЕННОГО ЗДАНИЯ НА ДЕЙСТВИЕи СЕЙСМИЧЕСКОЙ НАГРУЗКИ
ОпределяетсяСрасчетная сейсмическая нагрузка на одноэтажное каркасное производственное здание, проектируемое для района сейсмичностью 8 баллов. Грунты площадки строительства по сейсмическим свойствам имеют категорию II.
По своему назначению здание относится к объектам, функционирование которых необходимо при ликвидации последствий землетрясения. В конструкциях зданий могут быть допущены остаточные деформации, трещины, повреждения отдельных элементов, затрудняющие нормальную эксплуатацию при условии обеспечения безопасности людей и сохранности оборудования.
Здание представляет собой одноэтажный двухпролетный навес (рис. 2.1), выполненный в сборных железобетонных конструкциях с пролетами, равными 24 м. Здание холодное, без стен.
7
Шаг колонн в продольном направлении равен 6 м, длина отсека равна 60 м, отметка низа балки покрытия +6,600 м. Размеры поперечного сечения крайних колонн 50×50 см, средних 50×80 см. Материал
конструкций колонн – тяжелый бетон класса В25 с начальным модулем упругости при сжатии Ев = 30 × 10+3 мПа = 0,30 × 108 кН/м2. По-
крытие из крупнопанельных ребристых плит с замоноличенными швами, нормативная нагрузка от него равна 1,8 кН/м2. Кровля рулонная на цементной стяжке, нормативная нагрузка от нее равна 0,8 кН/м2. Нормативные нагрузки от собственного груза, собственного веса балок покрытия, крайних и средних колонн равны соответственно 110, 30 и 42 кН. Нормативная нагрузка от снега равна
0,84 кН/м2.
|
|
|
|
И |
|
|||
а |
|
|
|
|
||||
|
|
|
б |
|
|
|
||
|
|
|
Д |
|
|
|
||
|
|
|
|
|
|
|||
|
|
А |
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
||
|
б |
|
|
|
|
|
Q |
|
|
и |
|
|
|
|
в |
|
|
|
|
|
|
|
|
|
||

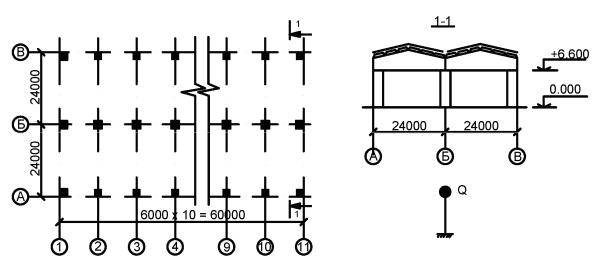

Р с. 2.1. Одноэтажный двухпролетный навес: |
|
а – план колонн; б – разрез; в – расчетная схема |
|
Устанавливаем расчетную сейсмичность здания. При сейсмич- |
|
ности района строительстваС |
9 баллов и II категории грунтов площад- |
ки строительства расчетная сейсмичность площадки равна 9 баллам (по табл. 1 СНиПа [1]).
Расчетные вертикальные нагрузки от собственного веса конструкций и снега приведены в табл. 2.1.
8
Таблица 2.1 – Величины вертикальных расчетных нагрузок
Нагрузка |
Единица |
Норматив- |
Коэффициент |
Расчет- |
|
|
измерения |
ная нагру- |
надежно- |
сочетания |
ная |
|
|
зка |
сти |
|
нагрузка |
От веса снега |
кН/м2 |
0,84 |
1,43 |
0,5 |
0,6 |
От веса кровли |
кН/м2 |
0,8 |
1,3 |
0,9 |
0,94 |
Плит с замоналичен- |
кН/м2 |
|
|
|
|
ными швами |
1,8 |
1,1 |
0,9 |
1,78 |
|
Железобетонной |
|
|
|
|
|
балки |
кН |
110 |
1,1 |
0,9 |
109 |
Колонны 40х40 см |
кН/м2 |
30 |
1,1 |
0,9 |
29,7 |
Колонны 40х60 см |
кН/м2 |
42 |
1,1 |
0,9 |
41,6 |
Примечание. Величина коэффициента сочетания применяется в соответст-
вии с табл. 2 СНиПа [1]. |
|
И |
|||
|
|
|
|||
Величину расчетной нагрузки, приведенной к уровню покрытия, |
|||||
|
|
Д |
|
||
определяем для всего отсека размером 48×60 м по табл. 2.2. |
|||||
Таблица 2.2 − Величина расчетной нагрузки на покрытие |
|||||
Нагрузка |
|
Вычисление |
|
|
Расчетная нагрузка |
От веса снега |
|
06×48×60 |
|
|
172,8 |
|
|
|
|
|
|
От веса кровли |
|
0,94×48×60 |
|
|
2707,2 |
Плит покрытия |
|
1,78×48×60 |
|
|
5126,4 |
|
А |
|
|
|
|
Железобетонной |
109×11×2 |
|
|
2398 |
|
балки |
|
|
|
|
|
Колонн |
С |
(29,7×22+41,6×11)×0,25б |
* |
277,8 |
|
Итого: |
|
|
|
|
12237,4 |
и |
|
||||
Примечание. * – при определении нагрузки от веса колонн коэффициент |
|||||
0,25 означает, что в уровне покрытия прилагается ¼ части от полного веса колонн.
Определение сейсмических нагрузок, действующих в поперечном направлении:
1. Определяем податливость каркаса δ11 в поперечном направле-
нии (рис. 2.2):
где Сзд nкСк nсрСср, nк |
11зд 1/Сзд , |
nср – количество соответственно крайних |
|
и средних колонн;Ск , Сср – |
жесткости крайних и средних колонн в |
|
9 |
поперечном направлении, которые определяются как перемещения верха этих колонн от единичной силы Р = 1, приложенной там же, по формуле с 1/ 11.
Величина 11 определяется по формуле
11 h3 /3EJ ,
где h – высота колонн; E – модуль упругости материала колонны; J – момент инерции колонны в направлении расчета.
|
|
И |
|
Д |
|
А |
|
|
б |
|
|
Рис. 2.2. Определение податливости колонн постоянного |
||
сечения |
|
|
Подставляя значен я конкретных величин, определяем 11. |
|||||||
и0,5 0,53 |
|
4 |
|
||||
Jк |
|
|
|
|
0,0052м |
|
; |
|
|
|
|||||
СJср |
12 |
|
|
|
|
||
|
0,5 0,83 |
0,0213м4; |
|||||
|
|||||||
|
12 |
|
|
|
|
||
11к 6,63 /3 0,3 108 0,0052 0,06 10 2 м/кН;11ср 6,63 /3 0,3 108 0,0213 0,02 10 3 м/кН; Ск 1/ 11к I /0,06 102 16,7 102 кН/м;
Сср 1/ 11ср I /0,02 10-3 50 103 кН/м;
Сзд 22 16,7 102 11 50 103 91740кН/м;
10
