Типы систем заземления электрических сетей в соответствии с ГОСТ 30331.2−95 «Электроустановки зданий. Ч.3. Основные характеристики» представлены в табл. 2.

Таблица 2

Типы систем заземления электрических сетей TN-S, TN-C, TN-C-S, TT, IT

помещения по опасности поражения электрическим током согласно Правил устройства электроустановок (ПУЭ) [6,7] и данных табл. 1.

2. Указать требования обеспечения электробезопасности, предъявляемые к рабочим местам [9,15].

3. Рассчитать заземление по [7]. В качестве соединительной полосы использовать полосовую сталь

.

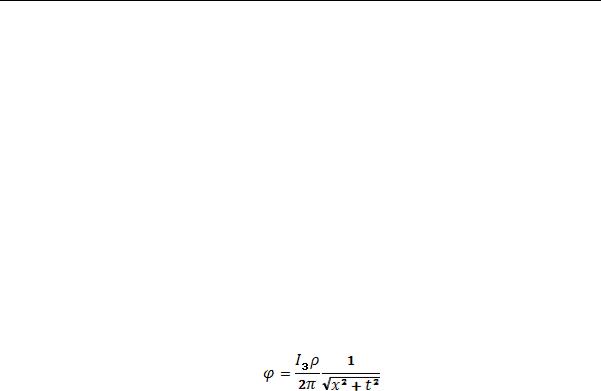

4. Построить потенциальные кривые группового заземлителя. Уравнение, определяющее потенциал, т.е. уравнение

потенциальной кривой для точек на поверхности земли от шарового заземлителя, имеет вид [2]

,

6

где Iз – ток замыкания на землю, А; – удельное сопротивление грунта; t – глубина заложения заземлителя, м; x – расстояние от заземлителя до рассматриваемой точки на поверхности земли, м.

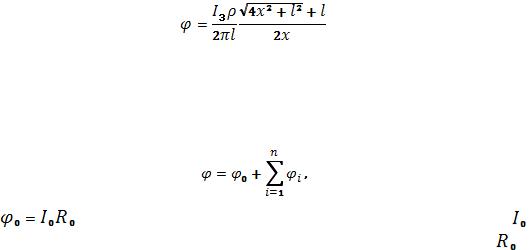

Уравнение потенциальной кривой на поверхности земли от стержневого заземлителя определяется выражением [2]

,

где L – длина стержневого заземлителя, м.

У протяженного заземлителя круглого сечения (стержень, провод и т.п.), находящегося на поверхности земли и заглубленного так, что продольная ось его совпадает с поверхностью земли,

через него тока, и потенциалов, наведенных другими электродами

сопротивление его растеканию, Ом; n – количество электродов в групповом заземлителе; – потенциал, наведенный на первом электроде одним из соседних, который определяется из уравнения

потенциальной кривой, соответствующей соседнему электроду, и с учетом расстояния между электродами, В.

При определении токов замыкания на землю использовать данные табл. 3 и формулы [5, 7]

сопротивление фазного и нулевого проводов от источника до потребителя соответственно, Ом.

Для большинства сетей (Rф+Rн) составляет 0,5–2 Ом. Величина сопротивления зависит от расчетной мощности.

7

Таблица 3

Сопротивление одной фазы источника тока в зависимости от мощности трансформатора и схемы соединения обмоток [5]

5. Определить максимальные значенияДнапряжений шага для человека [1, 6].

6. Оценить иопасность прикосновения человека к заземляющему проводн ку. Определить токи, протекающие через тело человека, и сравн ть х с критериальными токами [5, 6, 7].

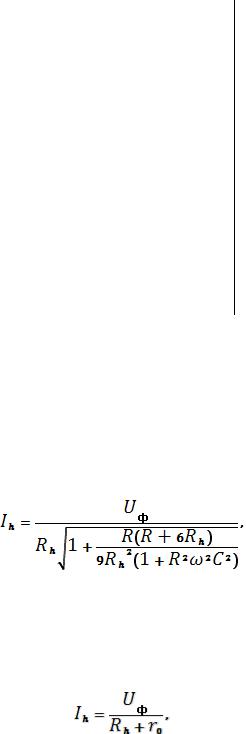

Токи, протекающСе через тело человека в трехпроводной сети с изолированной нейтралью при нормальном режиме работы

где – сопротивление тела человека, Ом; R – сопротивление

фазы, Ом; С – емкость фазы; – междуфазное напряжение, В. Токи, протекающие через тело человека в четырехпроводной

сети с глухозаземленной нейтралью при нормальном режиме работы

где – сопротивление заземления провода.

7. Выполнить чертеж электрической сети и заземления.

8

Протоколы измерений параметров производственного микроклимата в производственных помещениях, на основании которых осуществляется категорирование производственного помещения по опасности поражения электрическим током:

П Р О Т О К О Л № 1

измерений параметров микроклимата

от « »_______________ 20__ г.

1.Место проведения измерений:

2.Время проведения измерений:

3.Представитель обследуемого объекта:

4.Средства измерений: Измеритель влажности иИтемпературы ТКА-ТВ зав.влажности______ до ______ черный шар, свидетельствоДо поверке № ______ до _______.

5. Нормативно-техническая документация, в соответствии с которой проводились измерения и давалось заключение: СанПиН 2.2.4.548-96

«Гигиенические требования к микроклимату производственных помещений».
