щенного кислородом дутья ограничивается, наоборот, чрезмерным повышением температуры в горне.

2.5.7. Повышение давления газа

Идея работы доменной печи на повышенном давлении газов была выдвинута с целью улучшения восстановительной способности газов.

Однако положительное действие повышенного давления проявляется не в улучшении восстановительной способности газов, а в улучшении газодинамического режима доменной печи, при котором возможно значительное повышение производительности и снижение расхода кокса. Повышение давления газа внутри доменной печи достигается путем пережима струи газа при помощи специального дроссельного устройства, установленного в газопроводе очищенного от пыли газа. Положительное действие повышенного давления газа заключается в том, что с увеличением давления уменьшается объем газа и его скорость, вследствие чего уменьшаются подъемная сила газа и перепад давления газа между горном и колошником. Это позволяет увеличивать массовое количество дутья, не превышая его критического объема.

2.6. Продукты доменной плавки

Конечными продуктами доменной плавки являются чугун, шлак, колошниковый газ и колошниковая пыль.

Чугун представляет собой многокомпонентный сплав железа с углеродом, марганцем, кремнием, фосфором и серой. В чугуне также содержится незначительные количества водорода, азота и кислорода. В легированном чугуне могут быть хром, никель, ванадий, вольфрам и титан, количество которых зависит от состава проплавляемых руд.

В зависимости от назначения выплавляемые в доменных печах чугуны разделяют на три основных вида: передельный, идущий на передел в сталь; литейный, предназначенный для получения отливок из чугуна в машиностроении; доменные ферросплавы, используемые для раскисления стали в сталеплавильном производстве [1, 2, 3].

Передельный чугун подразделяют на три вида:

1.Передельный коксовый (марок М1, М2, МЗ, Б1, Б2).

2.Передельный коксовый фосфористый (МФК МФ2, МФЗ).

3.Передельный коксовый высококачественный (ПВК1, ПВК2,

ПВКЗ).

25

Литейный чугун после выпуска из доменной печи разливают в чушки и в холодном виде направляют на машиностроительные заводы, где для отливки деталей машин его вторично подвергают расплавлению в специальных печах-вагранках.

Литейный коксовый чугун выплавляют семи марок: ЛК1-ЛК7. Каждую марку подразделяют на три группы по содержанию марганца, на пять классов по содержанию фосфора и на пять категорий по содержанию серы.

Заключение

Целью учебного пособия является ознакомление студентов с основами технологии производства чугуна.

Рассмотренные способы подготовки руд к плавке и сущность доменного процесса позволяют получить информацию о многообразии технологических процессов в металлургии.

Вприложениях представлены типы газовых вагранок и номограмма для определения основных параметров газовых вагранок.

Вподразд. 2.5 пособия описаны пути интенсификации доменного процесса.

Контрольные вопросы

1.Приведите схему конструкции вагранки.

2.Какими химическими реакциями можно отобразить процесс выплавки чугуна?

3.Перечислите основные процессы при проведении плавки в ва-

гранке.

4.Используя номограммы, определите параметры плавки.

5.Определите технологические режимы в вагранке.

6.Проведите расчет шихты.

7.Перечислите материалы для завалки.

8.Расскажите о марках чугуна.

Библиографический список

1.Справочник по чугунному литью / Под ред. Н.Г. Гиршовича. – Л.: Машино-

строение, 1978. – 758 с.

2.Технология конструкционных материалов: Учебник для машиностроительных специальностей вузов / Под общ. ред. А. М. Дальского. – М.: Машиностроение, 2003. – 512 с.

26

3. Материаловедение. Технология конструкционных материалов: Учебное пособие для вузов / Под ред. В.С. Чередниченко– М.: Омега-Л, 2006. – 752 с.

27

ПРИЛОЖЕНИЯ

П1. Типы газовых вагранок

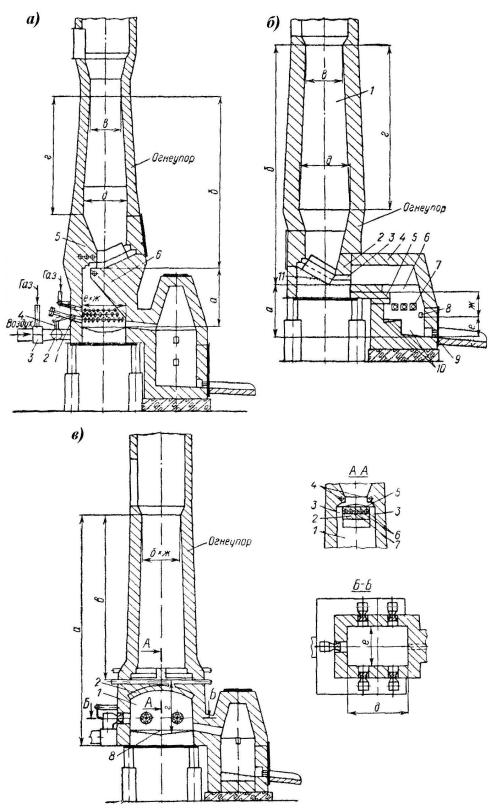

Рис. П1. Типы газовых вагранок: а – с уступами в шахте; б

– с выносной камерой перегрева; в – с перемычкой в шахте

28

П2. Определение основных параметров газовых вагранок

С целью определения площади бассейна для перегрева металла и объема шахты, т. е. ее размеров в зависимости от тепловых условий в газовой вагранке, разработана номограмма, включающая в себя шесть разделов (квадратов), каждый из которых взаимосвязывает три параметра (рис. П2). В квадрате е номограммы дана зависимость температуры металла от температуры газов и съема металла с 1 м2 площади бассейна: с увеличением съема металла на 1 т/м2 температура чугуна повышается на 5 °С, а изменение температуры газов в камере перегрева вызывает примерно такое же изменение температуры металла (имеется в виду температура газов по показаниям термопары, расположенной на высоте 100–200 мм от поверхности бассейна). При сжигании газа в вагранке, конструкция которой обеспечивает тепловое напряжение (3–4)∙106 ккал/(м3∙ч) [(3,5–4,7) ∙106 Вт/м3] и пирометрический коэффициент ηпир =0,85, как это имеет место в вагранке с уступами в шахте, температура газов зависит только от величины теоретической температуры горения, которая, в свою очередь, зависит от состава используемого газа и применения каких-либо методов интенсификации процесса, например подогрева воздуха или обогащения его кислородом (принято, что сжигание газа производится при оптимальных значениях α и скорости выхода газовоздушной смеси из сопла горелки). В квадрате д дана зависимость площади бассейна для перегрева металла Sб и съема металла с 1 м2 площади бассейна от часовой производительности вагранки.

Квадраты в и г номограммы связывают производительность газовой вагранки и удельный расход газа со скоростью газов в шахте при определенном диаметре. Квадрат г по оси абсцисс имеет логарифмическую шкалу скорости газов в пересчете на свободное сечение шахты при 0 °С (v0, м/с), которое определяется исходя из того, что 1 м3 газа при сжигании с α=1 дает 11,3 м3 продуктов сгорания. Потеря газов через шлаковую летку принята

10 %, и количество продуктов сгорания, проходящее через шахту, поэтому будет равно (м3/ч)

Wг =10,2∙Qвагр∙bг∙α,

где Qвагр – производительность вагранки, т/ч; bг – удельный расход газа, м3/т.

При делении Wг на площадь сечения шахты получается значение v0. Квадрат б служит для определения коэффициента теплопередачи αωш [ккал/(м3∙ч∙0С)] в зависимости от v0 и средней температуры газов в шахте

tср. Связь между этими тремя величинами определяется уравнением

αωш = 49∙v00,85∙tср0,45.
