частоты вращения коленчатого вала без особых мероприятий по нахождению и обеспечению оптимальных значений ряда факторов, но при соблюдении основного условия, определяющего получение максимальной мощности, – полное открытие дроссельной заслонки.

Такие характеристики называются эксплуатационными внешними скоростными характеристиками. Эти характеристики снимаются при заводской регулировке карбюратора, установившемся тепловом состоянии двигателя и углах опережения зажигания, устанавливаемых автоматическим регулятором (см. рис. 6).

Примером работы бензинового двигателя по внешней скоростной характеристике в реальных условиях эксплуатации является такой случай, когда, например, автомобиль движется на прямой передаче, все время при полном открытии дроссельной заслонки с максимальной скоростью по дорогам различного качества. При этом изменение сопротивления движению, например, при переходе от более легкой к более тяжелой дороге или наоборот приведет к изменению скорости движения автомобиля и, следовательно, к изменению частоты вращения коленчатого вала двигателя.

Частичные скоростные характеристики двигателя

Скоростные характеристики, представляющие собой зависимости, аналогичные внешней скоростной характеристике, но полученные при неизменном промежуточном положении дросселя, соответствующем неполной подаче топлива (частичное открытие дросселя), называются частичными скоростными характеристиками (рис. 7).

Эти характеристики двигателя снимаются для получения данных, необходимых при расчетах тяговых и экономических качеств автомобиля. Частичные скоростные характеристики снимают так же, как и внешние, но при некоторых промежуточных положениях дроссельной заслонки, постоянных для каждой характеристики.

Снимают обычно серию частичных скоростных характеристик, например, при 20, 40 и 60 % открытии дроссельной заслонки, чтобы охватить весь диапазон работы двигателя при частичных нагрузках.

25

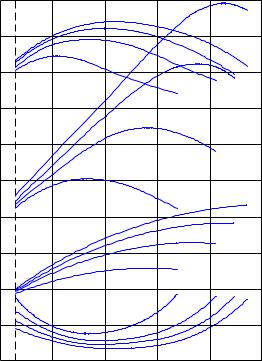

Рис. 7. Частичные скоростные характеристики бензинового двигателя

Методика снятия частичных скоростных характеристик двигателя

1. Перед снятием скоростной характеристики двигатель прогревают до достижения рабочей температуры, для этого дают ему поработать с постоянной частотой вращения коленчатого вала (n = 1000 мин-1) 3 5 мин; после чего двигатель притормаживают и открывают дроссельную заслонку до необходимого промежуточного положения.

2.Снятие скоростной характеристики начинают с минимально устойчивой частоты вращения коленчатого вала. Для достижения этого, постепенно увеличивая нагрузку на тормоз, снижают частоту вращения коленчатого вала до тех пор, пока двигатель не начнет работать неравномерно и с перебоями.

3.Уменьшая нагрузку на тормозе, увеличивают частоту вращения коленчатого вала до выявления минимально устойчивой частоты вращения, при которой двигатель работает равномерно и без перебоев.

4.Далее двигателю дают поработать на выбранном скоростном режиме не менее 1 мин для установления стабильного теплового со-

26

стояния (во избежание изменения режима во время снятия показаний) и заносят в постовые бланки испытаний (см. прил. 2) показания весов тормоза, время расхода контрольной порции топлива и частоту вращения коленчатого вала.

5.После записи всех измеренных величин двигатель постепенно разгружают до установления нового, увеличенного скоростного режима двигателя. Затем производят измерения, записывая их в постовые бланки испытаний.

6.Разгрузку двигателя для достижения новых скоростных режимов и измерения при различной частоте вращения коленчатого вала производят до выявления максимального значения мощности Nе. После этого дополнительно производят измерения при частоте вращения коленчатого вала, на 10% превышающей частоту вращения при соответствующей максимальной мощности.

Всего при снятии скоростной характеристики должно быть произведено не менее 6...8 измерений каждой величины, т.е. каждая кривая скоростной характеристики проводится по 6...8 точкам.

7.Дать поработать двигателю на режиме холостого хода 3 – 5 минут и заглушить двигатель, отключив зажигание.

8.Привести в порядок приборы и принадлежности, использовавшиеся в ходе лабораторной работы.

После окончания процесса снятия характеристики по данным постовых бланков, а также по расчетным данным, полученным при использовании соответствующих формул, заполняется протокол испытаний (см. прил. 1).

Действительные условия работы двигателя на машине отличаются от условий, в которых работает двигатель на тормозном стенде, вследствие чего при снятии скоростных характеристик часто происходит перегрев впускного трубопровода двигателя и снижаются его мощностные показатели. Поэтому при снятии характеристик допускается применять обдув двигателя в продольном направлении от постороннего вентилятора.

Обработка экспериментальных данных

Значения параметров из постовых бланков и результаты последующих расчётов заносятся в протокол (см. прил. 1). По полученным значениям строят частичную скоростную характеристику бензинового двигателя: графики зависимостей эффективной мощности, крутя-

27

щего момента, часового и удельного расходов топлива от частоты вращения коленчатого вала двигателя:

Ne ,Me ,GT ,ge f n .

При выполнении расчетов, обработке результатов и оформлении отчёта обратитесь к п. 5. "Обработка результатов испытаний".

Контрольные вопросы

1.Цель работы и методика ее проведения.

2.Объясните характер полученных зависимостей.

3.Дайте прогноз, как изменится характер протекания графиков зависимостей при увеличении (уменьшении) угла открытия дроссельной заслонки?

4.В чем отличие внешней скоростной характеристики от частичной скоростной?

5.Какие параметры подлежат измерению при снятии характеристики, а какие остаются неизменными?

6.Приведите пример условий эксплуатации, в которых двигатель транспортного средства работает по данным характеристикам.

7.Как повлияет увеличение (уменьшение) контрольной порции топлива на характер протекания кривой эффективного удельного расхода топлива?

8.Как повлияет увеличение (уменьшение) контрольной порции топлива на график часового расхода топлива?

9.Как изменится кривая крутящего момента при увеличении (уменьшении) длины плеча балансирной машины?

28

Лабораторная работа № 4

Характеристика холостого хода бензинового двигателя

Цель работы

Экспериментальным путем получить характеристику холостого хода бензинового двигателя. Исследовать зависимость часового расхода топлива GT от частоты вращения коленчатого вала двигателя при нулевой внешней нагрузке на коленчатый вал двигателя.

Теоретические основы

Характеристика холостого хода, определяющая экономичность работы двигателя на этом режиме, также входит в общий комплекс характеристик, оценивающих рабочие показатели двигателя.

Характеристику следует определять при работе двигателя без нагрузки от максимальной частоты вращения холостого хода до минимально устойчивой.

Минимально устойчивую частоту вращения холостого хода определяют последовательным уменьшением подачи топлива до появления колебаний частоты вращения, составляющих ±5% среднего значения, измеренных на данном скоростном режиме.

Характеристики определяют в диапазоне частот вращения от минимально устойчивой холостого хода до равной 60% от nном для двигателей с искровым зажиганием.

В работе двигателя холостой ход является довольно часто используемым режимом. Примерами работы двигателя на холостом ходу являются:

а) работа двигателя с малой частотой вращения коленчатого вала без нагрузки при всех вынужденных кратковременных остановках машины;

б) работа двигателя при движении автомобиля по инерции или при движении под уклон, когда для снижения эксплуатационного расхода топлива целесообразно отъединять двигатель от силовой передачи;

в) работа двигателя во время прогрева после пуска;
