грева, появления черного дыма и снижения долговечности. Поэтому на практике мощность двигателя несколько ограничивают.

Методика снятия нагрузочной характеристики двигателя

Нагрузочные характеристики снимаются для наиболее характерных частот вращения коленчатого вала двигателя. Переход от одной опытной точки к другой при снятии нагрузочной характеристики осуществляется изменением положения рычага управления всережимным регулятором. Постоянная частота вращения коленчатого вала при этом обеспечивается тормозом.

Регулировка топливного насоса при снятии этой характеристики должна соответствовать эксплуатационной.

Нагрузочную характеристику снимают следующим образом:

1)запустить двигатель и дать ему поработать с постоянной частотой вращения коленчатого вала (n = 1000 мин-1) 3 5 мин;

2)плавно увеличивая подачу топлива, установить частоту враще-

ния коленчатого вала на уровне 1300 1500 мин-1 (по заданию руководителя эксперимента) и закрепить рычаг управления подачей топлива в данном положении;

3)по сигналу руководителя эксперимента замерить время расхода топлива; зафиксировать полученное значение времени расхода топлива, текущее значение частоты вращения коленчатого вала и величину нагрузки на коленчатом валу двигателя в постовых бланках (см. прил. 2);

4)увеличить нагрузку на коленчатом валу двигателя;

5)повторяя пункты 2 и 4, снять 6 – 8 точек нагрузочной характеристики;

6)отключить нагрузку на коленчатом валу двигателя и установить рычаг управления подачей топлива в положение, при котором двигатель устойчиво работает на холостом ходу;

7)дать поработать двигателю на режиме холостого хода 3 – 5 минут и остановить двигатель, отключив подачу топлива поворотом рычага в крайнее положение;

8)привести в порядок приборы и принадлежности, использовавшиеся в ходе лабораторной работы.

После окончания процесса снятия характеристики по данным постовых бланков, а также по расчетным данным, полученным при ис-

20

пользовании соответствующих формул, заполняется протокол испытаний (см. прил. 1). По данным протокола испытаний строится нагрузочная характеристика двигателя. При этом обычно по оси абсцисс откладываются значения эффективней мощности Ne в кВт или процентах, считая за 100% максимальную мощность, развиваемую двигателем при рассматриваемой частоте вращения, а по оси ординат– полученные значения часового GT и удельного расходов топлива qe.

Для двигателей нагрузочные характеристики снимают на нескольких скоростных режимах, охватывающих эксплуатационный диапазон изменения частоты вращения коленчатого вала. По этой серии нагрузочных характеристик можно построить внешнюю и частичные скоростные характеристики двигателя.

Обработка экспериментальных данных

Значения параметров из постовых бланков и результаты последующих расчётов заносятся в протокол (см. прил. 1). По полученным значениям строят нагрузочную характеристику: графики зависимостей показателей топливной экономичности двигателя от эффективной мощности или нагрузки на коленчатом валу двигателя:

GT ,gе f Nе .

При выполнении расчетов, обработке результатов и оформлении отчёта обратитесь к п. 5. "Обработка результатов испытаний".

Контрольные вопросы

1.Цель работы и методика ее проведения.

2.Объясните характер полученных зависимостей.

3.Какие параметры остаются неизменными при снятии нагрузочной характеристики?

4.Что измеряют в процессе снятия нагрузочной характеристики?

5.Как может измениться характер протекания кривых при увеличении (уменьшении) частоты вращения коленчатого вала двигателя?

6.Что называется удельным расходом топлива?

7.Можно ли с помощью удельного расхода топлива оценить эффективность работы двигателя?

21

8.Почему увеличение нагрузки приводит к увеличению часового расхода топлива?

9.Почему увеличение часового расхода топлива не вызывает увеличения удельного расхода?

10.Приведите пример условий эксплуатации, в которых двигатель транспортного средства работает по данной характеристике.

Лабораторная работа № 3

ЧАСТИЧНАЯ СКОРОСТНАЯ ХАРАКТЕРИСТИКА БЕНЗИНОВОГО ДВИГАТЕЛЯ

Цель работы

Экспериментально получить частичную скоростную характеристику бензинового двигателя.

Исследовать влияние изменения нагрузки на коленчатом валу двигателя на основные показатели его работы при неизменном положении органа управления подачей топлива (дроссельной заслонки).

Теоретические основы

Частота вращения коленчатого вала оказывает сильное влияние на параметры рабочего цикла и основные показатели работы двигателя. Увеличение частоты вращения коленчатого вала является одним из наиболее эффективных способов повышения мощности двигателей. Поэтому знание закономерностей и причин, обуславливающих изменение основных параметров рабочего цикла и показателей работы двигателя в функции частоты вращения коленчатого вала, позволяет определить наиболее эффективные методы улучшения работы двигателей автомобилей и тракторов.

Скоростную характеристику двигателя определяют при полностью открытой дроссельной заслонке, что соответствует полной по-

даче топлива. Частичные скоростные характеристики определяют при частично открытой дроссельной заслонке или некотором промежуточном положении рычага управления, соответствующем неполной подаче топлива, постоянном при снятии всей характеристики.

22

Характеристики следует определять путем последовательного увеличения нагрузки от нулевой до полной и затем снижения нагрузки до достижения частоты вращения, составляющей не более 85% частоты вращения при максимальном крутящем моменте.

Скоростная характеристика двигателя представляется кривыми изменения эффективной мощности Ne, среднего эффективного давления Pe , крутящего момента Ме, часового GT и удельного ge расходов топлива в зависимости от частоты вращения коленчатого вала при постоянном положении органа управления подачей топлива.

Примеры построения скоростных характеристик приведены на рис. 6 и 7.

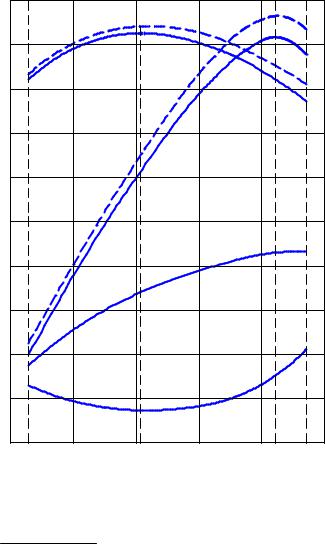

Рис. 6. Внешняя скоростная характеристика бензинового двигателя:

- эксплуатационная; - абсолютная (или предельная)

23

При определении скоростных характеристик должны быть выявлены точки, соответствующие минимальной рабочей, номинальной и максимальной частотам вращения, установленным техническими условиями на двигатель, частотам вращения при максимальном крутящем моменте; при минимальном удельном расходе топлива и начале срабатывания ограничителя частоты вращения.

Анализ скоростной характеристики позволяет:

а) определить абсолютные значения мощностных и экономических показателей данного двигателя;

б) выявить причины и характер изменения основных показателей двигателя в зависимости от частоты вращения коленчатого вала; в) оценить данный двигатель в отношении его приемистости,

быстроходности и экономичности; г) подсчитать удельные показатели данного двигателя и сопос-

тавить их с удельными показателями других двигателей.

Внешняя скоростная характеристика бензинового двигателя представляет собой зависимость Ne,Me,GT ,ge f n при полном открытии дроссельной заслонки (см. рис. 6).

Этой характеристикой определяются максимальные мощностные показатели двигателя и оценивается степень совершенства рабочего процесса при полной нагрузке.

Различают следующие виды внешних скоростных характеристик, бензинового двигателя:

а) абсолютную (или предельную) внешнюю скоростную характеристику;

б) эксплуатационную внешнюю скоростную характеристику; в) внешнюю скоростную характеристику с регуляторной ветвью.

Внешняя скоростная характеристика будет являться абсолютной (или предельной) при данных атмосферных условиях и при данном оборудовании двигателя в том случае, когда регулировка карбюратора, угла опережения зажигания и тепловой режим при ее снятии для каждой опытной точки (каждого n, мин-1) устанавливаются наивыгоднейшими, что обеспечивает наиболее высокое протекание кривых Ne

иMе.

Вусловиях эксплуатации бензиновых двигателей, поддержание

оптимальных значений всех параметров, определяющих получение абсолютной (или предельной) внешней скоростной характеристики, крайне затруднительно. Поэтому при практическом использовании двигателя имеет значение зависимость максимальной мощности от
