3 Организационно-технологическая часть

3.1 Технологическая карта на выполнение монтажа плит перекрытия

Карта предназначена для организации труда рабочих при стреловым башенным краном многопустотных железобетонных плит перекрытия при возведении 59-квартирного пятиэтажного жилого дома. Работы по монтажу производятся в соответствии с требованиями ТКП 45-5.03-130-2009, СТБ 1959-2009, СТБ 1968-2009, ТР2009/13/BY.

Технологические операции, рассматриваемые данной технологической картой: доставка и выгрузка плит; приготовление постели из раствора; подъем и укладка плит перекрытия; выверка и исправление положения плит; крепление плит анкерами к стенам и между собой; заливка швов между плитами; другие вспомогательные работы, необходимые при производстве работ.

До начала монтажа сборных железобетонных плит перекрытия на отм. 0.000 выполнены следующие работы: проведён весь комплекс подготовительных работ; проведены земляные работы; произведена геодезическая разбивка осей и разметка положения фундаментов в соответствии с проектом; смонтирован сборный железобетонный ленточный фундамент; выполнена вертикальная обмазочная гидроизоляция фундаментов; выполнено устройство вводов и выпусков; произведён монтаж трубопроводов в подвале; выполнена обратная засыпка пазух с трамбованием; составлены акты приёмки основания фундаментов в соответствии с исполнительной схемой; на складские площадки для строительных материалов завезён необходимый запас обеспечивающий бесперебойную работу не менее чем в течении двух смен.

До начала монтажных работ необходимо осуществить входной контроль качества плит перекрытий в соответствии с требованиями проекта.

Подвоз строительных материалов на строительную площадку осуществляется со склада, с использованием автомобильного транспорта. Транспортировка плит перекрытий должна производится на деревянных прокладках с надежным закреплением изделий, предохраняющих от перемещения во время перевозки. Сборные элементы перекрытия на стройплощадку завозятся в соответствии с заявкой, в количестве необходимом для монтажа перекрытия одного яруса (этажа). Разгрузку и складирование производят на площадке, находящейся в зоне действия крана. Арматура складируются на площадках в соответствии со стройгенпланом. Хранить плиты перекрытий следует в штабелях, рассортированными по маркам и партиям. При хранении каждая плита должна укладываться на деревянные инвентарные прокладки и подкладки. Толщина прокладок должна быть не менее 100мм, подкладок - не менее 300мм. Прокладки и подкладки должны располагаться в штабеле по одной вертикали. Подкладки под нижнюю плиту следует укладывать по тщательно выровненному основанию.

Таблица 9 - Подсчет объемов сборных конструкций

Выбор основных монтажных механизмов и грузозахватных устройств.

1. Грузоподъемность (величина грузового момента) (Qкр), т:

Q_кp= Q_эл+ Q_гp+ Q_ocн (50)

Q_кp = 2,95+0,0899+0=3,0399 т.

где Q_Kp - грузоподъемность крана;

Q_эл- масса самого тяжелого элемента;

Q_гp - масса грузозахватных приспособлений;

Q_ocн- масса оснастки (люльки, лестницы, подмости и др.).

Высота подъема крюка (Н_кр), м:

Н_кр= h_о+ h_з+ h_э+ h_гр (51)

Н_кр=19,27+0,5+2,7+2,75= 25,22 м

где Н_кр - высота подъема крюка;

h_о- превышение опоры монтируемого элемента над уровнем стоянки крана;

h_з - запас по высоте, не менее 0,5 м;

h_э - высота элемента в монтажном положении;

h_гр- высота грузозахватных приспособлений от верха монтируемого элемента до низа крюка крана

Вылет крюка ( L_кр), м:

L_кр=6+3+2,7/2= 10,35м

где а - расстояние между рельсами

b - расстояние от выступаемых частей

с - ширина монтируемого груза

Р асчётным параметрам удовлетворяет монтажный кран КБ-408.21

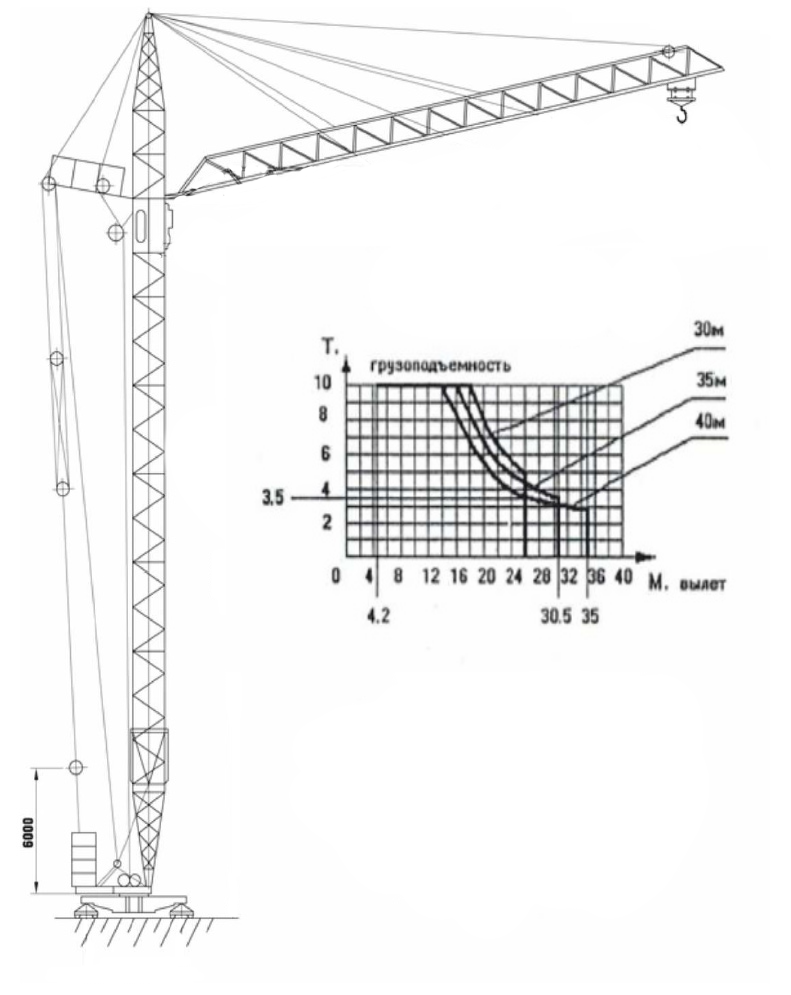

Рисунок 4- Монтажный кран

Таблица 10 - Основные параметры монтажного крана

Таблица 11 - Калькуляция затрат труда и машинного времени

Монтаж сборных железобетонных плит перекрытия и плит покрытия производят поэлементно, раздельными потокам, сответствующими очередности возведения каждого из пяти этажей. Работы ведутся в две смены, двумя захватками.

Таблица 12 – Перечень машин, механизмов, оборудования

Продолжение таблицы 12

Продолжение таблицы 12

При приемке законченных бетонных и железобетонных конструкций или частей сооружений следует проверять: соответствие конструкций рабочим чертежам; качество бетона по прочности, а в необходимых случаях по морозостойкости, водонепроницаемости и другим показателям, указанным в проекте; качество применяемых в конструкции материалов, полуфабрикатов и изделий.

Контроль размеров элементов на площадке при их установке в проектное положение следует выполнять компарированной рулеткой. Проверке должны подвергаться: размеры швов, качество их заделки, сохранение целостности граней лицевых поверхностей. Допустимые отклонения при монтаже железобетонных конструкций зданий не должны превышать значений:

1. Разность отметок лицевых поверхностей двух смежных непреднапряженных плит перекрытия в шве при длине плит, м:

- до 4 ….. 8 мм;

- свыше 4 до 8 ….. 10 мм;

2. Отклонение от симметричности (половина разности глубины опирания концов плиты) при установке плит покрытий и перекрытий в направлении перекрываемого пролета при длине плит, м

- до 4 ….. 5 мм;

- свыше 4 до 8 ….. 6 мм;

3. Допускаемые отклонения в размерах площадок опирания и зазоров между элементами конструкции определяются проектом

Таблица 13 – Технико-экономические показатели

3.2 Календарный план строительства

Подготовительный период:

Устройство временных зданий и сооружений

Прокладка наружных сетей и устройство вводов в здание

1. Срезка растительного слоя

2. Планировка площадей

3. Разработка котлована экскаватором в отвал

4. Разработка котлована экскаватором с погрузкой в транспортные средства

5. Подчистка дна котлована

6. Монтаж фундаментных подушек

7. Монтаж фундаментных блоков

8. Устройство монолитных участков сборных ленточных фундаментов

9. Монтаж перекрытия над подвалом
