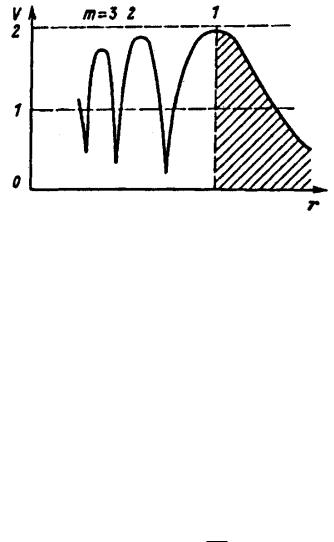

Рисунок 3.4 - Интерференция V(r)

На стационарных наземных радиолиниях, работающих в пределах освещенной зоны, пункт приема обычно располагают вблизи первого интерференционного максимума.

3.2.1 Интерференционный множитель с учетом сферичности Земли

В рамках отражательной трактовки, когда влияние Земли сводят к интерференции в точке приеме прямой и отраженной волн, влияние сферичности земной поверхности учитывают путем соответствующих изменений амплитуды и фазы отраженной волны по сравнению со случаем плоской Земли.

При сферической земной поверхности сдвиг фаз полей прямой и отра-

женной от Земли волн в точке приема 2 r2 r1 удобно выразить в виде

функции некоторых высот, которые называются приведенными высотами и

плоскость S, касательную к сферической земной поверхности в точке отражения С (рисунок 3.5). Тогда разность хода r2 – r1 над сферической поверхностью будет равна разности хода над плоскостью S и может быть рассчитана

Выпуклость Земли приводит к заметному уменьшению плотность потока мощности отраженной волны в заданном направлении. Учет уменьшения напряженности поля за счет выпуклости Земли производят путем введения коэффициента отражения от сферической поверхности – RСФ, который опре-

деляется через приведенные высоты h , h и длину радиолинии r.

1 2

36

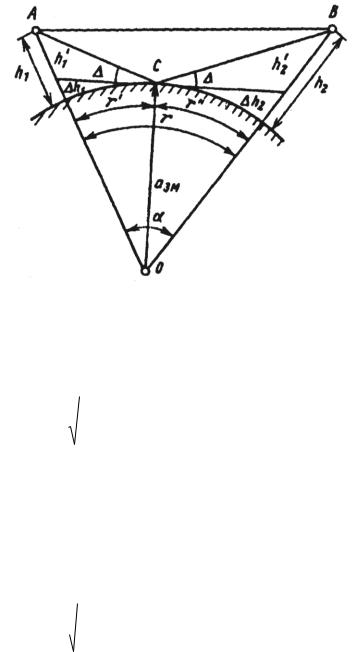

Рисунок 3.5. Определение «приведенных» высот - h и h

1 2

Таким образом, выражение для модуля интерференционного множителя с учетом сферичности Земли в соответствии с (3.9) получается в следующем виде:

Предел применимости интерференционного множителя на трассах, протяженность которых не превышает предельного расстояния прямой видимости, определяется применимостью отражательной трактовки, заложенной в основу данной формулы. Напомним, что отражательная трактовка предполагает наличие в точке приема двух волн – прямой и отраженной. Расчеты показывают, что представление об интерференционной структуре земной волны справедливо, если угол возвышения траектории отраженной волны удовле-

3.3 Поле низко расположенного излучателя в зоне приближения плоской Земли

В разделе 3.2 рассматривался случай h >> , когда поле в точке приема представлялось в виде суммы полей прямой и отраженной от Земли волн. В данном разделе рассматривается случай, когда обе антенны, как на передаче, так и на приеме, расположены либо на поверхности Земли (h = 0), либо на высоте h << , что наиболее характерно для диапазонов средних и длинных волн. При таком расположении антенн условие применимости отражательной трактовки не выполняется, т.е. интерференционная формула дает неправильный результат. Это означает, что при низко расположенных антеннах земная

37

волна не может быть разделена на прямую и отраженную. В данном случае существует единая волна, скользящая вдоль поверхности Земли.

В качестве излучателя рассмотрим вертикальный электрический вибратор, расположенный непосредственно на поверхности Земли (рисунок 3.6). Этот случай типичен для диапазонов средних и длинных волн.

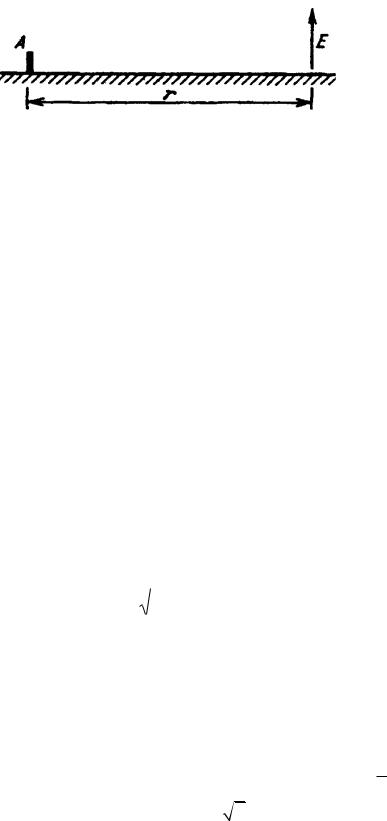

Рисунок 3.6 - Антенны на высоте h <<

Напряженность поля волны, скользящей вдоль поверхности Земли можно определить только путем решения системы уравнений Максвелла с учетом граничных условий на поверхности раздела «воздух – почва». Решение системы для случая плоской поверхности раздела впервые было получено А. Зоммерфельдом в 1909 г. В дальнейшем путем некоторых упрощений решение Зоммерфельда было приведено к виду, используемому в настоящее время. Это решение позволяет определять вертикальную составляющую поля земной волны, когда излучатель расположен на плоской поверхности раздела «воздух – почва».

Решение для действующего значения напряженности поля представляется в виде:

– действующее значение напряженности поля над идеально проводящей плоскостью; VЗМ( ) – модуль множителя ослабления, оценивающий, во сколько раз напряженность поля над реальной Землей меньше напряженности поля над идеально проводящей плоскостью при прочих равных условиях; – параметр, называемый численным расстоянием (безразмерная величина):

Здесь ЗМ и ЗМ соответственно относительная диэлектрическая проницаемость и проводимость Земли.

Если к вертикальному электрическому вибратору, расположенному на идеально проводящей плоскости ( = ), подвести такую же мощность, как и в случае расположения его в свободном пространстве, то за счет распределения излученной мощности только в верхнем полупространстве плотность по-

тока мощности возрастет в 2 раза, а напряженность поля – в 2 по сравнению со свободным пространством, т.е. E Д 2 E0 Д или с учетом (2.4):

38

Формула (3.14) с учетом (3.15) называется формулой Шулейкина – Ван- дер-Поля. Кривые зависимости модуля множителя ослабления VЗМ от численного расстояния приведены на рисунке 3.7.

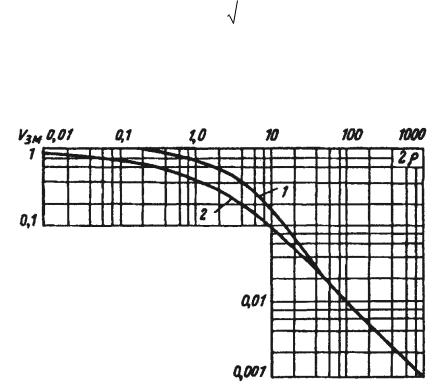

Рисунок 3.7 - Зависимость модуля VЗМ от

Кривая 1 относится к случаю 60ЗМ >> ЗМ, что характерно для длинных волн и хорошо проводящих почв. Кривая 2 соответствует 60ЗМ << ЗМ, что справедливо для коротких волн и плохо проводящих почв.

Для хорошо проводящих почв (ЗМ ) = 0 и VЗМ 1, т.е. напряженность поля убывает так же, как и над идеально проводящей плоскостью, т.е. согласно (3.16) по закону 1/r.

3.4 Поле в зонах полутени и тени при высоко поднятых и низко расположенных излучателях

При оценке условий распространения вблизи и за линией горизонта, т.е. в зонах полутени и тени, нельзя пользоваться ни отражательной трактовкой (при h >> ), ни приближением плоской Земли (при h << ). Условия распространения земной волны в этих зонах определяются процессом дифракции вдоль сферической полупроводящей поверхности Земли. Расчет напряженности поля ведется по общей дифракционной формуле Фока для области как полутени, так и тени. Разница лишь в том, что в зоне тени можно удерживать меньшее число членов бесконечного ряда. Ввиду сложности анализа формулы Фока ограничимся качественными оценками поведения поля.

Сферическую поверхность Земли можно рассматривать как расположенное между точками передачи А и приема В препятствие, которое огибает

39

волна (рисунок 3.8). Процесс огибания волной препятствия (процесс дифракции) зависит от так называемого электрического размера препятствия, т.е. от отношения l/, где l – высота шарового сегмента. Чем больше l/, тем большая часть существенного эллипсоида перекрывается препятствием и тем слабее дифракционная волна.

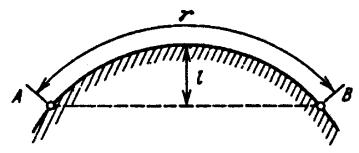

Рисунок 3.8 - Сферическое препятствие

Поверхность Земли является полупроводящей, что приводит к оттоку энергии земной волны из воздуха в почву. Уже отмечалось, что с увеличением длины волны свойства земной поверхности приближаются к свойствам проводника. С учетом этих двух обстоятельств и рассмотрим характер изменения напряженности поля земной волны в зонах полутени и тени в зависимости от расстояния и длины волны.

При увеличении расстояния напряженность поля падает за счет, прежде всего, естественной расходимости волны (как и в свободном пространстве). Кроме того, возрастает высота шарового сегмента l и, следовательно, увеличиваются потери на огибание волной данного препятствия. И, наконец, возрастают потери за счет постепенного оттока энергии в почву. В совокупности зависимость напряженности поля от расстояния должна иметь убывающий характер, причем степень убывания зависит от длины волны.

При уменьшении длины волны, во-первых, возрастает электрическая высота шарового сегмента l/ , т.е. увеличиваются дифракционные потери, а во-вторых, свойства почвы становятся ближе к свойствам диэлектрика, что способствует утечке энергии волны в почву, т.е. ослаблению поля в воздухе. В сумме (при прочих равных условиях) напряженность поля земной волны в зонах полутени и тени в диапазоне УКВ должна быть меньше, чем в диапазонах СВ и ДВ.

В качестве иллюстрации на рисунке 3.9 приведены кривые зависимости модуля множителя ослабления поля земной волны от расстояния для трех длин волн диапазона УКВ. Из рисунка видно, что за линией горизонта поле быстро затухает в тысячи и десятки тысяч раз, и тем быстрее, чем короче волна.
