Лабораторная работа № 6
ОПРЕДЕЛЕНИЕ ЕСТЕСТВЕННОЙ ОСВЕЩЕННОСТИ ПОМЕЩЕНИЯ
Цель работы: определить коэффициент естественной освещенности (КЕО) в точках характерных разрезов помещения, построить изолинии на плане помещения и дать оценку естественного освещения помещения путем сопоставления фактических значений КЕО с нормируемыми.
Приборы и принадлежности
1.Люксметр Ю-116.
2.Защитный экран для наружного фотоэлемента люксметра.
3.Рулетка.
Порядок выполнения работы
1. Вычертить схему помещения с указанием точек замера (рис. 8).
е, %
6 |
|
|
|
|
|
|
|
4 |
1000 |
|
700 |
700 |
700 |
700 |
1000 |
2 |
|
||||||
|
|
|
|
|
|
|
|
0 |
|
1 |
2 |
3 |
|
4 |
5 |
|
800 |
|
|||||
|
|
Точки замеров |
|
|
|
||

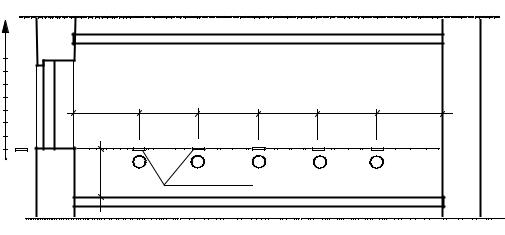

Рис. 8. Схема помещения с указанием точек замеров
2. КЕО определяется в 5-ти точках помещения на открытых горизонтальных площадках. Две крайние точки располагаются на расстоянии 1 м от вну тренней и наружной стены. В оставшемся между двумя крайними точками промежутке на равном расстоянии располагаются остальные точки.
22
3.Измерения наружной освещенности следует проводить синхронно с измерениями ее внутри помещения. Измерения наружной освещенности также следует проводить при условии равнояркого небосвода, что характерно для условий сплошной облачности. Прямые солнечные лучи следует отсекать специальным затеняющим экраном.
4.Записать измерения в табл. 6.
5.Так как, наружная освещенность измерена не на открытом небосводе и половина наружной величины освещенности экранируется зданиями, то КЕО определяется по формуле
е = |
Ев |
100 . |
(11) |
|
|||
|
2 Ен |
|
|
Нормируемое значение КЕО определяется по формуле:
eN = eH mN, |
(12) |
где eH = 1,5 – значение КЕО по [6, табл. 2]; mN = m1 = 1 – коэффициент светового климата по [6, табл. 4].
6. Построить кривую освещенности.
Таблица 6
Результаты определения коэффициента естественной освещенности
Номер |
Номер заме- |
Ев, лк |
Ен, лк |
е, % |
еср, % |
|
точки |
ра |
|||||
|
|
|
|
|||
1 |
1 |
|
|
|
|
|
2 |
|
|
|
|
||
|
3 |
|
|
|
|
|
|
|
. . . . . . . . . . . . . . . . . |
|
|
||
15 |
1 |
|
|
|
|
|
2 |
|
|
|
|
||
|
3 |
|
|
|
|
|
23
Лабораторная работа № 7
ИЗУЧЕНИЕ ВОЗДУХОПРОНИЦАЕМОСТИ СТРОИТЕЛЬНЫХ МАТЕРИАЛОВ
Цель работы: экспериментально определить коэффициент воздухопроницаемости и сопротивление воздухопроницанию исследуемых образцов строительных материалов. Сравнить полученные результаты с нормативными величинами.
Приборы и принадлежности
1.Обойма с исследуемым образцом.
2.Напорометр.
3.Газовый счетчик.
4.Пылесос.
5.Автотрансформатор.
6.Секундомер.
7.Соединительные трубки.
Описание экспериментальной установки
Схема экспериментальной установки представлена на рис. 10. Исследуемый образец строительного материала (минеральная ва-
та) помещен в стальную герметичную обойму, которая с помощью резиновых шлангов подключена к напорометру и газовому счетчику. Для создания разности давлений по обе стороны образца используется бытовой пылесос. Регулирование разности давлений осуществляется посредством автотрансформатора, изменяющего напряжение, подаваемого к пылесосу. Расход воздуха, фильтрующегося через исследуемый образец, фиксируется газовым счетчиком. Разность давлений измеряется напорометром.
Испытание заключается в измерении количества воздуха, проходящего через образец известной толщины и площади, за фиксированный промежуток времени при различных перепадах давлений.
24

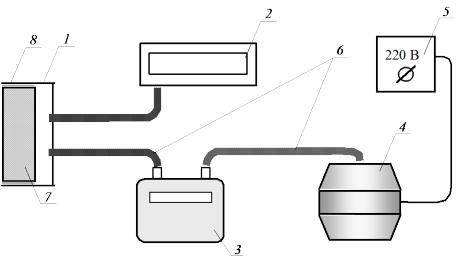

Рис. 9. Схема испытательной установки:
1 – обойма; 2 – напорометр; 3 – газовый счетчик; 4 – пылесос; 5 – лабораторный автотрансформатор; 6 – соединительные трубки; 7 – исследуемый образец; 8 – герметик
Порядок выполнения работы
1.Проверить правильность сборки всей установки согласно схемы (рис. 1).
2.Включить автотрансформатор в сеть ≈ 220 В и установить напряжение на автотрансформаторе ≈ 25 В.
3.Включить пылесос.
4.Через 1–2 минуты снять начальные показания газового счетчика и, одновременно, включить секундомер.
5.По истечении 5 минут выключить пылесос и снять показания газового счетчика.
6.Выключить автотрансформатор из сети.
7.Определить объемный расход воздуха Wо, м3/ч, через образец:
Wо = 0,012 · (n1 - n2), |
(13) |
где n1, n2 – соответственно начальные и конечные показания счетчика газа;
8 . Определить весовой расход воздуха Wв кг/ч:
Wв = ρ · Wо, |
(14) |
25
где ρ – плотность воздуха при атмосферном давлении и температуре условий эксперимента.
Плотность воздуха – ρ = 353,1 / (273 + t), кг/м3.
9. Определить коэффициент воздухопроницаемости i, кг/(м·ч·Па), исследуемого материала:
i = |
Wв δ |
, |
(15) |
|
р F |
||||
|
|
|
где δ – толщина исследуемого образца, м; F – площадь исследуемого образца, м2.
10. Определить сопротивление воздухопроницанию Rinf, Па·ч·м/кг, исследуемого образца:
R = δ |
(16) |
inf i
11. Сравнить вычисленные значения сопротивления воздухопроницанию с нормативными значениями [2, табл. 17].
Таблица 7
Результаты испытаний образцов на воздухопроницаемость
|
|
|
Показания |
|
|
|
|
|
|
||
Тол- |
Пло- |
|
газосчетчи- |
|
|
|
|
|
|
||
Время |
|
ка |
р, |
Wо |
|
Wв, |
i, |
Rи, |
|||
щина |
щадь |
заме- |
|
|
|
, |
кг/(м· |
2 |
|||
|
|
|
|||||||||
образца |
образца |
n1, |
|
n2, |
Па |
м3/ч |
кг/ч |
м ·ч· |
|||
δ, м |
2 |
ра z, ч |
|
|
|
|
|
ч·Па) |
Па/кг |
||
F, м |
|
м3 |
|
м3 |
|
|
|
|
|
|
|
… |
… |
… |
… |
|
… |
… |
… |
|
… |
… |
… |
