Определение относительной влажности воздуха психрометром |
|||||
производится путем одновременного снятия показаний с сухого и ув- |
|||||
лажненного термометров с последующим определением влажности с |
|||||
помощью специальной таблицы. |
|
|
|
||
Порядок выполнения работы |
|
|
|
||
1. Вычертить схему помещения с указанием точек замера (рис. 6). |
|||||
|
Фрагмент плана |
|
|
|
|
|
|
А |
|
А – А |
|
|
|
|
|
|
|
1380 |
1380 |
1380 |
1380 |
|
|
|
|
Места замеров |
1000 |
200 |
1500 |
|
|
|
|||
|
|
А |
|
|
|

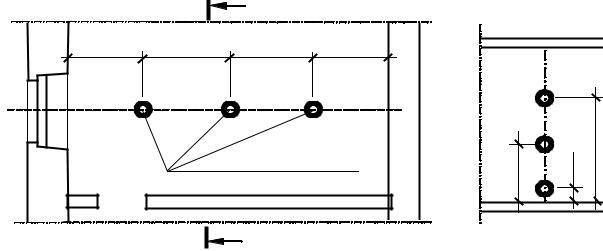

Рис. 6. Схема помещения с указанием точек замера |
|
|
|||
2. Набрать в пипетку воды (уровень воды доводят не ближе чем на 1 см от края трубки пипетки) и смочить «влажный» термометр психрометра.
3.Через 3–4 минуты после смачивания завести механизм вентилятора и через последующие 3–4 минуты произвести отсчеты по термометрам психрометра с точностью до 0,2 ºС.
4.Занести данные в табл. 4.
5.По разности значений сухого и влажного термометров и температуре сухого термометра определить относительную влажность
17
воздуха φ в каждой точке замера. Таблица по определению φ представлена в прил. 5.
6. По прил. 6 определить температуру «точки росы» – τd, соответствующую средним значениям температуры и относительной влажности воздуха.
Таблица 4
Результаты определения температуры и относительной влажности воздуха помещения
|
Положение |
Показания термомет- |
Психро- |
|
|
||
№ |
|
ров |
метриче- |
φ, % |
τd, ºС |
||
психрометра |
|
||||||
поз. |
tсух, ºС |
|
tвл, ºС |
ская разни- |
|||
|
h, м |
|
ца, ºС |
|
|
||
|
|
|
|
|
|
|
|
1 |
0,2 |
|
|
|
|
|
|
1,0 |
|
|
|
|
|
|
|
|
1,5 |
|
|
|
|
|
|
2 |
0,2 |
|
|
|
|
|
|
1,0 |
|
|
|
|
|
|
|
|
1,5 |
|
|
|
|
|
|
3 |
0,2 |
|
|
|
|
|
|
1,0 |
|
|
|
|
|
|
|
|
1,5 |
|
|
|
|
|
|
18
Лабораторная работа № 5
ОПРЕДЕЛЕНИЕ КОЭФФИЦИЕНТА НАПРАВЛЕННОГО ПРОПУСКАНИЯ СВЕТА СТЕКЛА И СТЕКЛОПАКЕТОВ
Цель работы: экспериментально определить коэффициент направленного пропускания света светопрозрачных образцов.
Приборы и принадлежности
1.Испытательный стенд.
2.Люксметр Ю-116.
Описание испытательного стенда
Испытательный стенд изготовлен в соответствии с [5] (метод А) и обеспечивает условия, необходимые для определения коэффициента направленного пропускания света:
–световой пучок диаметром не более 80 % размеров датчика фотоприемника;
–параллельность светового пучка (угол расходимости не более
1°);
–угол между направлением светового пучка и поверхностью об-
разца – 90±5°;
–создание внутреннего пространства, защищенного от попадания внешних световых воздействий;
–возможность размещения на рабочем столе стекла и стеклопакетов различных размеров.
Схема испытательного стенда представлена на рис. 7.
Порядок выполнения работы
1.Проверить внешний вид образцов. Не допускается проведение испытаний для образцов, имеющих видимые дефекты (трещины, раковины, сколы и т.п.) и загрязнения.
2.Перед проведением испытаний очистить поверхность стекла от загрязнения.
3.Испытываемый образец горизонтально установить на рабочий стол стенда, располагая его в приемной камере под источником света.
4.Включить источник света.
19
|
А |
|
|
А – А |
|
|
|
|
|
1 |
|
|
|
1 |
3 |
7 |
|
3 |
8 |
|
|
|||
6 |
7 |
|
||
|
|
|||
|
Световой |
|
|
|
|
пучек |
2 |
|
|
4 |
5 |
|
4 |
5 |
|
А |
|
|
|

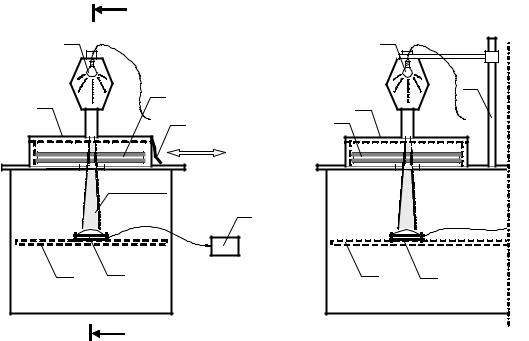

Рис. 7. Схема испытательного стенда:
1 – источник света (лампа накаливания мощностью 200 Вт); 2 – люксметр Ю-116; 3 – рабочий стол (светонепроницаемая коробка); 4 – полка для размещения датчика фотоприемника; 5 – фотоприемник; 6 – защитная шторка; 7 – исследуемый образец; 8 – кронштейн
5.Расположить светочувствительный датчик фотоприемника (датчик люксметра) на подставке, совмещая центр датчика с центром светового пучка. При этом размеры датчика должны быть больше светового пучка не менее чем на 20 %.
6.Закрыть шторку стенда и снять показания люксметра.
7.Извлечь образец из приемной камеры и, не изменяя положения датчика фотоприемника, повторно снять показания люксметра. Показания снимать по одной и той же шкале люксметра без изменения насадок датчика фотоприемника.
8.Провести измерения трижды с интервалом в 1–2 минуты. Результаты измерений для каждого образца записываются с табл. 5.
9.Определить коэффициент направленного пропускания света τ по формуле
20
τ = |
Еτ |
, |
(9) |
|
|||
|
Ео |
|
|
где Еτ – показания люксметра с исследуемым образцом, Лк; Ео – показания люксметра без образца, Лк.
Коэффициент направленного пропускания света испытанного образца принимается равным среднеарифметическому значению ре-
зультатов испытаний |
|
τср = ∑ τi / 3, |
(10) |
где 3 – число испытаний. |
|
|
Таблица 5 |
Результаты определения коэффициента направленного пропускания света
|
Показания |
|
|
Среднеариф- |
|
|
Коэффициент |
метическое |
|
Номер за- |
люксметра с |
Показания |
значение ко- |
|
исследуемым |
люксметра без |
направленного |
эффициента |
|
мера |
образцом Еτ, |
образца Ео, Лк |
пропускания |
направленного |
|
Лк |
|
света τ |
пропускания |
|
|
|
||
|
|
|
|
света τ |
Замер № 1 |
|
|
|
|
Замер № 2 |
|
|
|
|
Замер № 3 |
|
|
|
|
