Лабораторная работа № 9
ОПРЕДЕЛЕНИЕ РАБОТОСПОСОБНОСТИ СИСТЕМЫ ЕСТЕСТВЕННОЙ ВЕНТИЛЯЦИИ
Цель работы: экспериментально определить количество воздуха, удаляемого вентиляционным каналом.
Приборы и принадлежности
1.Крыльчатый анемометр АСО-3.
2.Секундомер.
3.Рулетка.
Порядок выполнения работы
1.Подготовить анемометр к работе и записать его начальные показания n1 .
2.Подвести лопасти к воздухозаборному отверстию вентиляционного канала. Крыльчатый анемометр всегда устанавливается крыльчаткой навстречу потоку.
3.После начала движения лопастей анемометра и достижения их равномерного вращения перевести переключатель анемометра для начала отсчета скорости движения воздуха. Одновременно начать отсчет времени.
Для получения средней скорости потока анемометр медленно перемещают в плоскости сечения, в котором производится измерение.
3.Через 60 секунд, не вынимая анемометр из потока, выключить счетный механизм и секундомер.
4.Записать конечное показание анемометра – n2.
5.Выполнить подряд три замера.
6.Определить скорость движения воздуха через вентиляционный канал по графику, которым снабжается каждый анемометр.
Скорость воздушного потока υ, м/с, находят по значению m скорости анемометра с помощью таблиц или графика, которыми снабжается каждый прибор.
m = |
(n |
2 |
−n ) |
, |
(21) |
||
|
|
1 |
|
||||
|
|
t |
|
|
|||
33
где n1, n2 – начальное и конечное показания анемометра, t – время, в течение которого производился замер, сек.
7. Определить фактический расход воздуха L, м3/ч, через вентиляционный канал:
L = 3600 υ F, |
(22) |
где F – площадь сечения, м2, в котором производился замер скорости воздушного потока.
8. Определить требуемый воздухообмен помещения Lтр :
Lтр = A · 4, |
(23) |
где А – площадь помещения, м2.
9. Сравнить фактическое количество удаляемого воздуха с нормативным значением.
|
|
|
|
|
Таблица 9 |
|
|
|
Результаты замеров воздухообмена |
|
|||
|
|
|
|
|
|
|
№ за- |
Показания прибора |
Разница по- |
Скорость |
Воздухооб- |
||
начальное |
конечное |
казаний, |
воздушного |
|||
мера |
мен L, м3/час |
|||||
|
n1 |
n2 |
(n2 – n1)/t |
потока υ, м/с |
|
|
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
34
Библиографический список
1.СП 50.1330.2012 Тепловая защита зданий. Актуализированная редакция СНиП 23-02-2003.
2.СП 23–101–2004. Проектирование тепловой защиты зданий.
3.СП 131.1330.2012 Строительная климатология: Актуализированная редакция СНиП 23-01-99.
4.ГОСТ 26602.1–99. Блоки оконные и дверные. Методы определения сопротивления теплопередаче.
5.ГОСТ 26302–93. Стекло. Методы определения коэффициентов направленного пропускания и отражения света.
6.СП 52.13330.2011. Естественное и искусственное освещение. Актуализированная редакция СНиП 23-05-95.
7.ГОСТ 24866–99. Стеклопакеты клееные строительного назначения. Технические условия.
8.Методические указания к лабораторным работам по строительной теплофизике для студентов специальности 270109 «Теплогазоснабжение и вентиляция», сост. Д.А. Харламов, Омск, СибАДИ, 2009.
35
Приложение 1

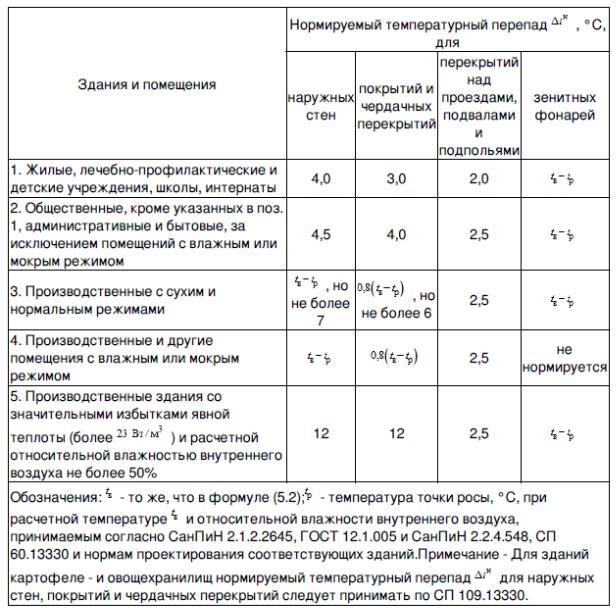

Нормируемый температурный перепад между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции*
