Изотермический процесс (Т = const), происходящий полностью в области насыщенного пара, совпадает с изобарным процессом в зоне насыщения. Изотермический процесс, начинающийся в области насыщения и заканчивающийся в зоне перегрева, изображен в диаграммах на рис. 1.8 линией 1-2.

Количество теплоты, участвующее в изотермическом процессе 1 2, может быть найдено графически, как площадь под кривой в Т s- диаграмме или по выражению

q1-2 = T(s2 s1).

Энтропия влажного пара определяется по h s-диаграмме или формуле

sX = s' + rx/TS,

где s' – энтропия кипящей воды; ТS – температура насыщенного пара при данном давлении.

p

К





T







К

h





p1

p2



















t1

= t2























h2







1













р1 р2







2























р1













1





























2













2







h1

1





р2























х1















х1



















х = 1































х = 0

х = 1









х = 0

х = 1

























s





х1





























s





























































а)







б)





в)







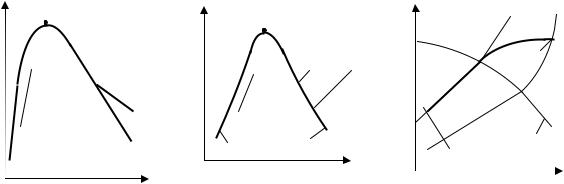

Рис. 1.8. Изотермические процессы для водяного пара:







а р -диаграмма, б Тs-диаграмма; в hs-диаграмма



Энтропия перегретого пара находится по h s-диаграмме или по таблицам термодинамических свойств воды и водяного пара.

Адиабатный процесс (dq = 0). Примеры изображения адиабатных процессов водяного пара в диаграммах приведены на рис. 1.9.

Адиабата 1 2 полностью расположена в области влажного пара, а адиабата 3 4 начинается в области перегретого пара и заканчивается в зоне насыщения.

Уравнение адиабаты водяного пара описывается зависимостью

15

р К = const,

где к – показатель адиабаты ( к = 1,135 влажный насыщенный пар, к = 1,3 – перегретый пар).

p

р1

р2

К







T



К









h







p1

























1

3













3 р1

h3

3



t3





Т3



1









p2



























Т1











р2

h1

1



























































Т2



























х1 2

















2

4





4



h4













4



х1









х = 0

х = 1







х = 0

х = 1



h2



х1

х = 1















s



























2



s































а)











б)













в)





Рис. 1.9. Адиабатные процессы для водяного пара:



а р- -диаграмма, б Тs-диаграмма; в hs-диаграмма



Работа адиабатного процесса равна

l1-2 = h1 h2; l3-4 = h3 h4.

1.2. Определение параметров воды и водяного пара по таблицам

Водяной пар, широко используемый в теплотехнике в качестве рабочего вещества, относится к реальным газам. В реальных газах, в отличие от идеальных, заметно влияние сил взаимодействия между молекулами. Известные уравнения состояния для водяного пара и для воды достаточно сложны, что инженерами непосредственно не используются, а в практике инженерных теплотехнических расчетов применяются таблицы и диаграммы воды и водяного пара, составленные по этим уравнениям.

Выполнение настоящей работы позволит студентам научиться определять по таблицам воды и водяного пара их термодинамические параметры.

1.2.1. Цель и задачи работы

Целью работы является ознакомление студентов с методикой определения параметров воды и водяного пара (реального газа) по таблицам. При этом решаются следующие задачи:

16

а) изучаются термодинамические таблицы воды и водяного пара; б) определяются параметры реального газа;

в) строится по найденным параметрам Т s-диаграмма.

1.2.2. Проведение работы

Используя таблицы термодинамических свойств воды и водяного пара [7] и приложение, требуется определить параметры воды и водяного пара при заданных давлениях р1 и р2 (табл. 1.1) и построить в масштабе Т s-диаграмму (рис. 1.10). Нанести на диаграмму критическую точку К; линии кипящей воды х = 0, сухого насыщенного пара х = 1, постоянных давлениях р1 и р2 и линию постоянной степени су-

хости х = const.

T

ТК





К

р2

Перегретый

















Жидкость



























р2





пар

Рис.

1.10.

Т s-диаграмма





2'





р1



воды и водяного пара: х = 0







2"





2a













– линия кипящей

жидко-





































сти; х = 1 – линия сухого























1'





р1

1"



насыщенного пара; К – кри-



1a















х = 1



тическая точка; х – степень



х = 0



Влажный



х = const



сухости пара





































пар

































































s















































Таблица 1.1





Исходные данные к построению Т s-диаграммы











(значения р1 и р2

даны в МПа; х – безразмерная величина)









































Исх.

















Варианты















дан.

1

2



3





4

5

6

7



8



9



10

р1

0,01

0,02



0,03



0,04

0,05

0,06

0,07



0,08



0,09



0,02

р2

0,5

1,0



1,5



2,0

2,5

3,0

3,5



4,0



4,5



5,0

х

0,6

0,4



0,5



0,7

0,9

0,8

0,3



0,4



0,6



0,8



































Исх.

















Варианты















дан.

11

12



13





14

15

16

17



18



19



20

р1

0,03

0,04



0,06



0,08

0,05

0,02

0,01



0,07



0,03



0,09

р2

5,6

6,0



6,6



7,0

7,6

8,0

8,6



9,0



9,6



10

х

0,3

0,7



0,5



0,4

0,8

0,9

0,3



0,6



0,2



0,7



















17

















Построение диаграммы Т s начинают с осей ординат и абсцисс (температуры Т и удельной энтропии s). Температура в критической точке равна ТКР = 374,15 ОС, а энтропия в этой точке равна sКР = = 4,4237 кДж/(кг К). Поэтому на оси ординат следует отложить температуру от 0 до 500 ОС. Удобнее для дальнейшего построения диаграммы на каждые 100 ОС оставить 5 клеток тетрадного листа. По оси абсцисс следует отложить значения энтропии s от 0 до 10 кДж/(кг К). Удобнее для дальнейшего построения диаграммы на каждую единицу энтропии оставить 2 клетки тетрадного листа.

По значениям ТКР и sКР наносится критическая точка К. Затем строятся нижняя пограничная кривая (линия кипящей жидкости х = 0) и верхняя пограничная кривая (линия сухого насыщенного пара х = 1). Для этого по термодинамическим таблицам воды и водяного пара по известным давлениям определяют температуру и энтропию в точках 1', 1", 2', 2". Все определенные по таблицам параметры заносятся в отчет по форме табл. 2 без округлений из значений. Линии 1'- 1" и 2'-2" являются изобарно-изотермическими процессами.

При определении параметров воды в точках 1а и 2а необходимо задать температуры воды ниже температуры насыщения, а при определении параметров перегретого пара в точках 1б, 1в, 2б и 2в необходимо задать температуры выше (на 100–200 ОС) температуры насыщения при заданных давлениях р1 и р2 и по ним и табл. П.3 определить требуемые параметры. Параметры в критической точке К приведены в настоящем учебно-методическом пособии и в [7].













Таблица 1.2



Параметры воды и водяного пара, найденные по таблицам

























Точки



р,

t,

,

h,

s,



х





МПа

ОС

м3/кг

кДж/кг

кДж/(кг К)







К



















1'



















1"









































































2'



















2"

















































































18











Построение Т s-диаграммы выполняется в масштабе путем нанесения соответствующих точек и соединения их, как показано на рис. 1. Для нанесения линии постоянной степени сухости х = const необходимо линии постоянных давлений в области влажного пара 1'-1" и 2'-2" разбить каждую на 10 равных отрезков. Каждый отрезок будет соответствовать 0,1х, и затем надо от линии х = 0 отложить требуемое число отрезков в соответствии с заданным х. Полученные точки необходимо соединить линией, исходящей из критической точки.

Контрольные вопросы

1.Покажите, как изображается в Т s-диаграмме энтальпия кипящей воды, сухого насыщенного пара и перегретого пара.

2.Как при помощи таблиц водяного пара можно определить, в каком состоянии находится вода, если известны ее параметры»?

3.Как могут быть вычислены параметры в области влажного па-

ра?

4. Приведите определения следующих процессов и понятий: парообразование, конденсация, испарение, кипение, влажный и сухой насыщенный пар, перегретый пар.

5.За счет чего происходит изменение в изотермическом процессе водяного пара и как его подсчитать при заданных начальных и конеч-

ных параметрах р, , h.

6.Как могут быть графически построены линии постоянной сухости в р -, Т s- и h s-диаграммах?

7.Покажите с помощью Т s-диаграммы, как будет меняться влажность пара в адиабатных процессах сжатия, если в первом случае процесс протекает при значении энтропии меньше критического, а во втором – больше критического.

8.Изобразите на диаграммах р , Т s и h s изохорный и изотермический процессы превращения влажного насыщенного водяного пара в перегретый. Дайте краткие пояснения.

9.Изобразите р -диаграмму для воды и перегретого пара и покажите, как в этой диаграмме изображаются характерные линии. По-

ясните, на какие области можно разделить р -диаграмму. Какие состояния откладываются на нижней и верхней пограничных кривых? Что такое степень сухости и влажность пара?
