Министерство образования и науки Российской Федерации

Федеральное государственное бюджетное образовательное учреждение

высшего образования

«Уфимский государственный нефтяной технический университет»

Кафедра автоматизации технологических процессов и производств

Лабораторная работа №3

по дисциплине «Системы управления химико-технологическими процессами»

на тему ««Поверка автоматического моста»

Выполнили: ст.гр. БТП-14-01 А.А.Мунирова

Э.Д.Хурамшина

Проверил: Р.М. Галиуллин

Уфа 2018

Цель работы

Ознакомиться с принципом действия и устройством автоматического моста, характеристикой термометров сопротивления, а также освоить методику поверки.

1. Поверка автоматического моста

Основное назначение автоматического моста – измерение подключаемых к нему сопротивлений. Если к мосту подключен термопреобразователь сопротивления (т.е. резистор, предназначенный для измерения температуры), то с помощью данной схемы можно измерять температуру. Для удобства отсчета температур шкалы мостов в этом случае градуируются в градусах Цельсия в соответствии с градуировками подключенных сопротивлений

Поверка осуществляется по схеме, изображенной на рис. 1, где МС – магазин сопротивлений. Автоматические мосты градуируются при сопротивлении линии связи 2,50,01 Ом. Если сопротивления линии связи R_{Л1_}и R_Л2 меньше 2,50,01 Ом, то добавляются уравнительные катушки R_у1 и R_у2.

Рисунок 1 - Схема установки поверки моста

2. Принципиальная электрическая схема

Широкое распространение получили измерительные схемы автоматических мостов с реохордными уравновешивающими устройствами. Они предназначены для измерения, записи и регулирования (при наличии регулирующего устройства) температуры и других величин, измерение значений которых может быть преобразовано в измерение активного сопротивления.

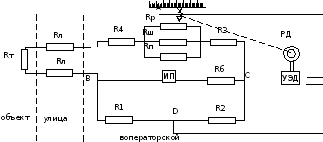

На рис. 2 показана измерительная мостовая схема автоматического электронного моста типа КСМ.

Рисунок 2- Измерительная схема автоматического моста

Автоматические электронные мосты включаются по двухпроводной, трехпроводной или четырехпроводной схемам.

Двухпроводная схема подключения моста к ТС изображена на рис. 2. На схеме обозначены:

А, В, С, D – вершины моста;

УЭД – усилитель электродвигателя;

РД – реверсивный электродвигатель;

ИП – источник питания (постоянного или переменного напряжения);

R₁, R₂, R₃, R₄ - сопротивления моста;

R_б - балластное сопротивление для ограничения рабочего тока;

R_т - сопротивление ТС;

R_л - сопротивление линии (соединительных проводов).

ПРОТОКОЛ

поверки автоматического моста типа КСМ 4

градуировки Гр 21 № ______ класса точности 0,25

с пределами измерения от -70 до 180 °С

Цена одного деления шкалы 2

Поверка проводилась по образцовому магазину сопротивлений типа МСР-63

с ценой деления последней декады 0,01Ом

Таблица 1- Протокол поверки

Абсолютная погрешность поверяемого прибора:

Х = Х - Х₀, где Х - измеренное значение параметра, Х₀ - истинное (градуировочное) значение;

Приведённая погрешность:

, где Х_min и Х_max - минимальное и максимальное значения измеряемой величины (Х_min = 33,07 Ом, Х_max = 77,99 Ом).

Максимальная приведенная погрешность называется классом точности, в нашем случае это γ2=0,2%.

Вариация:

Определяется как модуль разности значений измеряемой величины, снятой при прямом ходе Х₁ и обратном ходе Х₂:

В = |X₁ – X₂|.

Приведенная максимальная вариация:

Вывод: в ходе данной лабораторной работы ознакомились с принципом действия и устройством автоматического моста, характеристикой термометров сопротивления, а также освоили методику его поверки. Максимальная приведенная погрешность 0,2 не превышает заводской класс точности 0,25, из чего делаем вывод, что прибор пригоден к эксплуатации.
