Материал: +Лекция 10 Развязки в разных уровнях
Лекция №10.
Развязки железнодорожных линий в разных уровнях.
1.Особенности схем развязок ЖД линий в узлах;
2.Развязки по линиям;
3.Развязки по направлениям;
4.Развязки по роду движения;
5.Технико-экономическое обоснование устройства путепроводной развязки;
6.Головные участки в ЖД узлах.
Карасев С.В., апрель 2020
1. Особенности схем развязок ЖД линий в узлах;

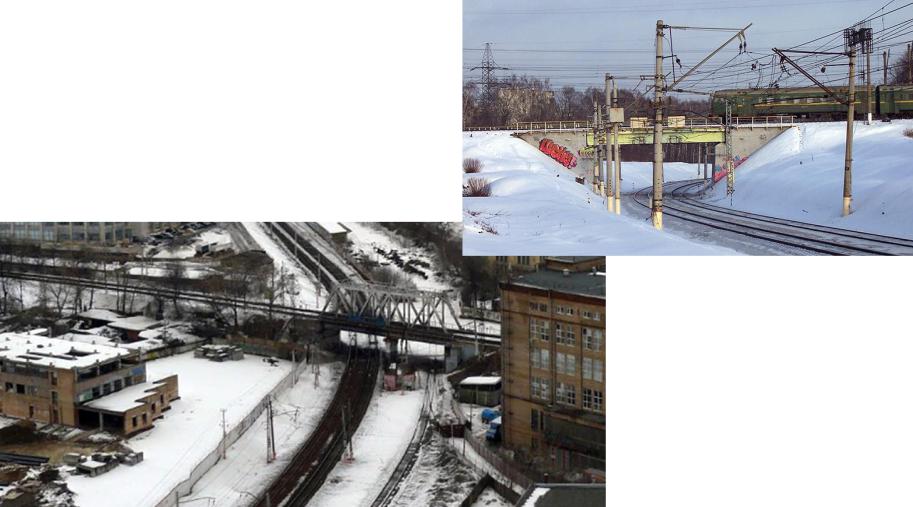

Развязки железнодорожных линий в разных уровнях предполагают использование инженерных сооружений в виде путепроводов с пересечением одного или нескольких путей.
Развязки в разных уровнях

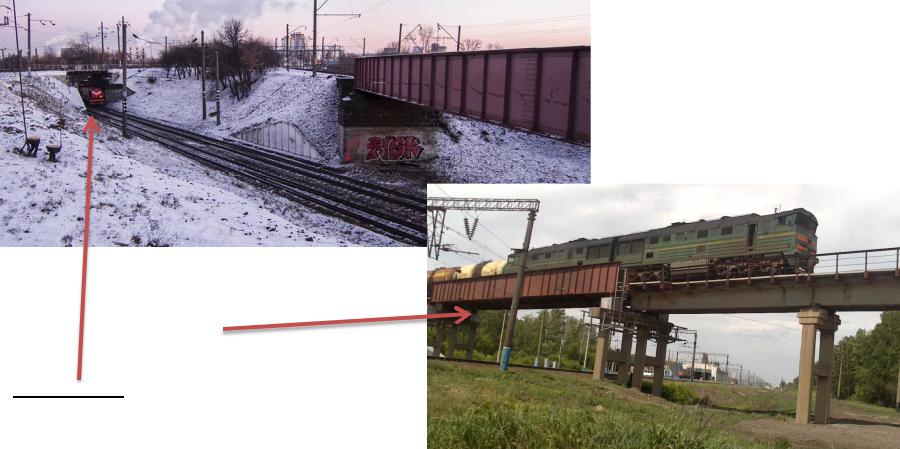

Развязки ж.д. линий в разных уровнях применяются как на перегонах, так и на подходах к крупным железнодорожным станциям

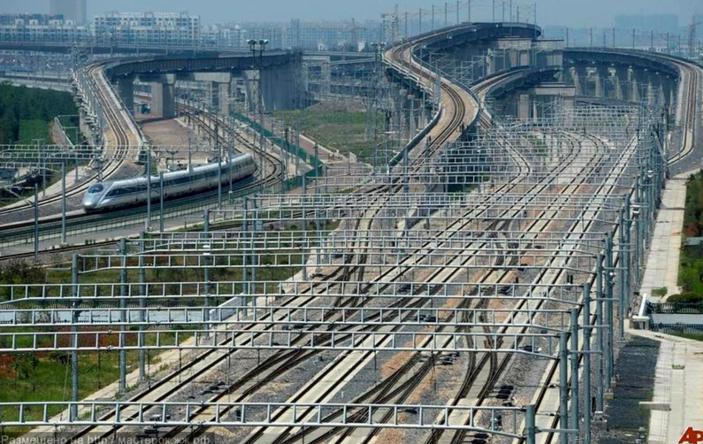

Развязка на подходе к ж.д. станции. КНР
Развязки в разных уровнях выполняют для повышения безопасности движения и увеличения пропускной способности пересечения за счет ликвидации точек пересечения маршрутов, при этом, при проектировании таких развязок, важен не только план путевого развития, но и продольный профиль.
Расположение и конструкция путепроводов зависит не только от схемы развязки, но и от условий рельефа.

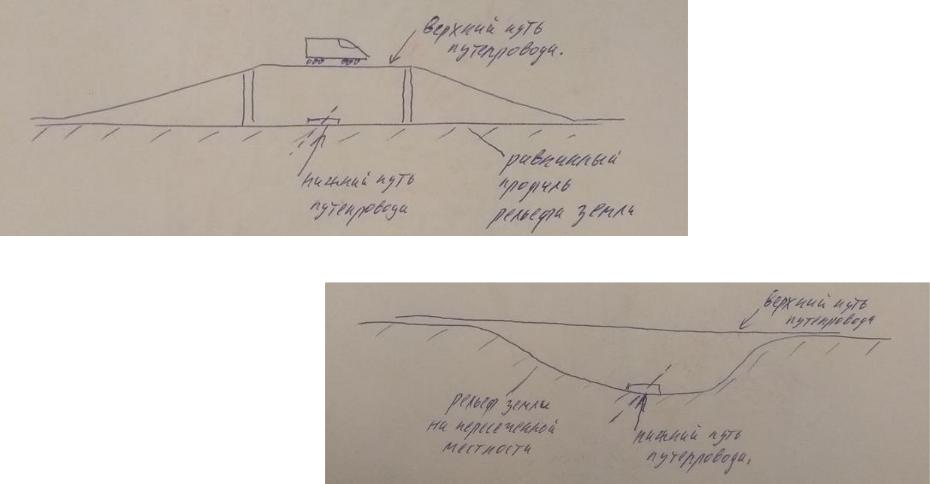

На равнинной местности путепроводы располагают с подъемом над уровнем рельефа, а на пересеченной местности – в углублениях рельефа.
Развязки в узлах выполняются следующих видов:
1.Развязки по линиям;
2.Развязки по направлениям;
3.Развязки по роду движения.
