Практическое занятие №8 «Расчет высоты сортировочной горки»

Актуальность. При эксплуатации сортировочных устройств инженерно-техническим работникам необходимо периодически выполнять оценку соответствия технических параметров сортировочной горки установленным нормативам. В процессе эксплуатации сортировочных горок происходят различные деформации земляного полотна и верхнего строения пути, достаточно часто образуются просадки отдельных участков железнодорожного пути и, соответственно, отклонения фактического продольного профиля от проектной линии. В результате этого изменяется динамика скатывания отцепов, что приводит к ухудшению показателей работы горки. В этой связи на горочных станциях с периодичностью не менее одного раза в три года осуществляется инструментальная съемка плана и продольного профиля горочной горловины и сортировочных путей подгорочного парка и производится оценка соответствия фактической конструкции горки проекту, в первую очередь ее высоты.

Кроме того, при расследовании различных аварийных ситуаций на горке, в том числе случаев повреждения (боя) вагонов, производится проверочный расчет высоты сортировочной горки и дается оценка соответствия ее технических параметров Правилам и нормам. В этой связи, инженерам путей сообщения по специальности «Эксплуатация железных дорог» необходимо понимать смысл этих проверочных расчетов и уметь выполнять их самостоятельно.

Цель занятия: изучить терминологию и понятия высоты сортировочной горки, освоить метод определения расчетной высоты горки.

Вопросы:

1. Общие положения

2. Формулировка задачи

3. Расчет высоты сортировочной горки

1 Общие положения

В соответствии с нормами различают наличную и потребную высоту сортировочной горки.

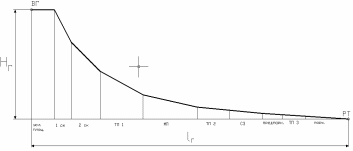

Наличной высотой сортировочной горки ( ) называется разность высотных отметок вершины горки и расчетной точки на наиболее трудном по условиям скатывания подгорочном пути (рисунок 1). Определяется для существующих (эксплуатируемых) горок.

Рисунок 1 – Схема к определению величины (на рисунке Нг)

Потребная высота сортировочной горки ( ) – это расчетная характеристика, при которой результаты скатывания расчетных бегунов в установленных условиях соответствуют нормативным требованиям. Определяется при проектировании и должна удовлетворять условиям:

  1. Расчетная потребная высота Hр (минимальная) – должна обеспечивать докатывание расчетного бегуна (РБ) в неблагоприятных условиях скатывания до расчетной точки (РТ). Определяется суммарной работой сил сопротивления движению расчетного плохого бегуна (теряемой им энергии) от вершины горки до РТ.

  2. Конструктивная потребная высота Нк (максимальная) – должна обеспечивать реализацию максимальных и по возможности равных значений расчетной скорости роспуска1 на разделительных элементах расчетного маршрута скатывания. Определяется с учетом наиболее полного использования допускаемой скорости входа расчетного очень хорошего бегуна на тормозные позиции в благоприятных условиях скатывания. Итоговая конструктивная высота горки должна удовлетворять условию:

, (1)

В противном случае принимается:

, (2)

Для оценки конструкции существующей сортировочной горки необходимо для каждого сортировочного пути определить:

  • наличную высоту горки ;

  • расчетную высоту горки Hр;

  • конструктивную высоту горки Нк.

При проектировании новой горки рассчитывают только потребную высоту горки (Hр и Нк).

В рамках данного практического занятия необходимо определить только расчетную высоту горки Hр. Конструктивная высота горки Нк будет определена на основании результатов моделирования скатывания расчетного бегуна (РБ) на ЭВМ.

2 Формулировка задачи

Формула для определения расчетной высоты горки (далее по занятию высота горки) выбирается в зависимости от мощности горки.

Так для ГПМ, ГБМ и ГСМ расчет ведется по формуле:

, (3)

где , , – средние значения потери удельной энергии при преодолении сопротивлений движению (основного, от стрелочных переводов и кривых, воздушной среды и ветра), м эн. в.;

– потеря удельной энергии при преодолении сопротивления от снега и инея, м эн. в.;

– удельная энергия, соответствующая установленной скорости роспуска, м эн. в.

Для ГММ расчет ведется по формуле:

, (4)

При проектировании горок в районе со сложными метеорологическими условиями (сильными и постоянными ветрами преимущественно одного направления) расчет выполняется по специальной методике, изложенной в Правилах и нормах проектирования сортировочных устройств.

Расчет высоты сортировочной горки Hр выполняется по трудному пути в неблагоприятных условиях.

За расчетный бегун принимается крытый четырехосный вагон2. Масса РБ принимается на основании анализа структуры перерабатываемого вагонопотока:

  • если поток смешанный (число легковесных вагонов более 10%), то вес РБ определяется как средневзвешенное значение в выделенной группе легковесных вагонов;

  • если поток груженый (число легковесных вагонов менее 10%), то вес РБ определяется как средневзвешенное значение в группе, состоящей из вагонов легкой и средней весовой категории (около 10%).

На практическом занятии ставится задача определения величины Hр для исходных данных задания на выполнение курсовой работы для трудного пути горочной горловины. В курсовом проектировании и при выполнении данного практического занятия за расчетный очень плохой бегун (ОП РБ) принимается порожний крытый четырехосный вагон с массой тары 22 т.

3 Методика расчета высоты сортировочной горки

Исходные данные для расчета:

– мощность горки (определена в занятии 1);

– параметры плана трудного пути горочной горловины (определены в занятии 7);

– параметры расчетного бегуна ОП (порожний крытый четырехосный вагон с массой тары 22 т);

– параметры метеорологических условий для неблагоприятных условий скатывания РБ (скорость и направление встречного ветра, средняя и минимальная температуры наружного воздуха для расчетного неблагоприятного месяца) – принимаются по заданию на курсовую работу.

Фактически задача сводится к определению работы сил сопротивления, действующих на отцеп при скатывании с горки по трудному пути в неблагоприятных условиях:

Расчет удельной работы силы основного сопротивления производится по формуле:

, (5)

где – среднее значение основного удельного сопротивления движению вагонов для легкой весовой категории вагонов, принимаемое равным 1,75 кгс/тс (согласно Правилам и нормам проектирования сортировочных устройств);

– длина расчетного маршрута от ВГ до РТ по трудному пути, м.

Результаты расчета для трудного пути можно взять из таблицы по определению легкого и трудного пути (см. занятие 7).

Расчет удельной работы силы сопротивления от стрелочных переводов и кривых производится по формуле:

, (6)

где li – длина i-го расчетного участка (рисунок 2), м;

α – сумма углов поворота кривых, включая стрелочные углы, на расчетном участке, град.;

n – число стрелочных переводов на расчетном участке;

vi – средняя скорость движения вагонов на i-ом участке горки (м/с), устанавливается в соответствии с нормами по таблице 1.

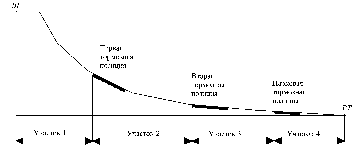

Рисунок 2 – Схема деления горочной горловины на расчетные участки

Таблица 1 – Средняя скорость движения РБ по различным участкам горки

Участки горки

Средняя скорость движения вагонов (м/с) на горках

с двумя и более ТП на спускной части

с одной ТП на спускной части

без ТП на спускной части

ГПМ

ГБМ

ГСМ

ГММ

ГСМ

ГММ

ГММ

От ВГ до I ТП

4,5

4,2

4,0

3,5

4,5

3,5

От I ТП

до II ТП

6,0

5,5

5,0

4,0

4,5

3,5

3,0

От II ТП до III (парковой) ТП или до башмакосбрасывателя

5,0

5,0

4,0

3,0

4,0

3,0

От III ТП до расчетной точки

2,0

2,0

2,0

1,4

2,0

1,4

1,4

Расчет удобно вести по форме таблицы 2.

Таблица 2 – Пример расчета величины для трудного пути № 13

расчетного

участка

Параметры плана горки

hск,

тс·м/тс

α

n, шт

v, м/с

1

9,46

2

4,2

0,058

2

15,26

2

5,5

0,140

3

28,74

4

5,0

0,221

4

0

0

2,0

0,000

Итого

0,419

Результаты расчета для трудного пути можно взять из таблицы по определению легкого и трудного пути (см. занятие 7).

Расчет удельной работы силы сопротивления от воздушной среды и ветра производится по формуле:

, (7)

где li – длина i-го расчетного участка, м;

– среднее значение удельного сопротивления движению РБ от воздушной среды и ветра на i-ом расчетном участке, кгс/тс.

Расчет удельного сопротивления движению вагона от воздушной среды и ветра wсв ведется по формуле:

, (8)

где cx – коэффициент воздушного сопротивления одиночного вагона (определяется интерполяцией по данным таблицы 3 после расчета угла α, определяемого по формуле 11);

S – площадь поперечного сечения (мидель) одиночного вагона, м2 (определяется по таблице 3);

q – вес вагона, тс (принимается 22 тс, что соответствует весу очень плохого бегуна);
