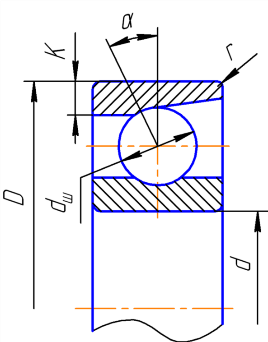

Шарикоподшипники радиально – упорные по гост 831-75
Подшипник 46308 ГОСТ 831-75
Пример обозначения подшипника средней серии с d = 35 мм, D = 72 мм, B = 17 мм и α = 26°: Подшипник 46207 ГОСТ 831-75
К= 0,15(D –d) = 0,15(72 –35) = 5,55; dш =(D –d)/3 = (72 –35)/3 = 12,33
α = 26° тип 46000
α = 12° тип 36000
α = 36° тип 66000
Основные размеры в мм
Таблица 3
36000 |
46000 |
d |
D |
B |
dш |
r |
Динамическая грузоподъемность С, Н |
Статическая грузоподъемность С0, Н |
|||
36000 |
46000 |
36000 |
46000 |
||||||||
|
|
Легкая серия |
|
||||||||
36204 |
46204 |
20 |
47 |
14 |
7,9 |
1,5 |
15700 |
14800 |
8310 |
7640 |
|
36205 |
46205 |
25 |
52 |
15 |
7,9 |
1,5 |
16700 |
15700 |
9100 |
8340 |
|
36206 |
46206 |
30 |
62 |
16 |
9,5 |
1,5 |
22000 |
21900 |
12000 |
12000 |
|
36207 |
46207 |
35 |
72 |
17 |
11,1 |
2 |
30800 |
29000 |
17800 |
16400 |
|
36208 |
46208 |
40 |
80 |
18 |
12,7 |
2 |
38900 |
36800 |
23200 |
21300 |
|
36209 |
46209 |
45 |
85 |
19 |
12,7 |
2 |
41200 |
38700 |
25100 |
23100 |
|
36210 |
46210 |
50 |
90 |
20 |
14,3 |
2 |
43200 |
40600 |
27000 |
24900 |
|
36211 |
46211 |
55 |
100 |
21 |
15,9 |
2,5 |
50400 |
50300 |
34200 |
31500 |
|
36212 |
46212 |
60 |
110 |
22 |
16,7 |
2,5 |
61500 |
60800 |
39300 |
38900 |
|
- |
46213 |
65 |
120 |
23 |
17,5 |
2,5 |
- |
69400 |
- |
46900 |
|
36214 |
- |
70 |
125 |
24 |
17,5 |
2,5 |
80200 |
- |
54800 |
- |
|
- |
46215 |
75 |
130 |
25 |
17,5 |
2,5 |
- |
18400 |
- |
53800 |
|
36216 |
46216 |
80 |
140 |
26 |
19,0 |
3 |
93000 |
87900 |
65000 |
60000 |
|
Параметры подшипников представлены в таблице 4.
Таблица 4
Параметры подшипников
Вал |
Обозначение подшипника |
d п |
D п |
T или В |
С кН |
С0 кН |
Выходной вал |
46297 |
35 |
72 |
17 |
29 |
16,4 |
1.4. Определение реакций опор
Выполнен проверочный расчёт выходного вала. Схема нагрузок этого вала показана на рис.
Тангенциальная (окружная) сила Ft = Tим 103/(0,5d) = 293⋅103/(0,5⋅160) = 3662,5 Н.
Осевая сила Fx = Ft tg = 3662,5⋅ tg11 = 711,917 Н.
Радиальная силы Fr = Ft tg/ cos = 3662,5⋅ tg26/cos11 = 1357,99 Н.
Для выходного вала редуктора сила Fм = 125Т ½ = 125⋅293½ = 2139,65 Н.
=200

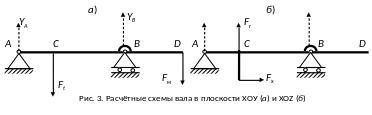

Согласно схеме на рис. 4 построены расчётные схемы вала в плоскости ХОУ и ХОZ (рис.3). АС=l1, СВ=l2 , BD=l3
ZA ZB
d2
Составляющие реакций опор определялись согласно уравнениям равновесия, составленных для каждой из схем на рис. 3:
mA = 0 и mВ = 0;
Уравнения моментов для рисунка а
=
=
= 5110,82 H
=
=
= 691,33 H
Определяем из уравнений УА и УВ.
Уравнения моментов для рисунка б
=
=
= -1171,87 H
=
=
= -186,11 H
Определяем ZA и ZB.
Проверка полученных значений составляющих реакций опор производилась по уравнению Fy = 0 и Fz = 0.
Значения составляющих реакций опор
YA= 691,33 Н; ZA= -186,11 Н; YB= 5110,82 Н; ZB= -1171,87 Н.
Значение радиальной составляющей реакции опоры А и опоры В:
FrA = (YA 2 + ZA 2) ½ = (691,332 + (-186,11)2) ½ = 715,94 Н
FrВ = (YВ 2 + ZВ 2) ½ = (5110,822 + (-1171,87)2) ½ = 5243,45 Н.
