Внутренняя проводка

Содержание

Введение

. Краткая характеристика объекта

. Виды внутренних электропроводок и требования к ним

. Элементы монтажа открытых проводок

. Элементы монтажа скрытых проводок

. Расчет и выбор пускозащитной аппаратуры напряжением до 100 В

.1 Расчет и выбор аппаратов защиты (предохранители

.2 Проверка эффективности защиты

.3 Выбор магнитных пускателей и тепловых реле

. Разработка схемы управления освещением

. Охрана труда

Список используемых источников

внутренний электропроводка пускозащитный

Введение

Бурный рост электроэнергетики, электротехнической и радиотехнической промышленности требует большого числа рабочих, техников и инженеров соответствующих профессий. Электротехническая подготовка необходима для работы по большинству массовых профессий машиностроения, транспорта, связи, сельского хозяйства, технологии, строительства и сферы обслуживания населения.

Обучение основам электротехники обусловлено необходимостью подготовки учащихся средней общеобразовательной школы к различным видам квалифицированного труда.

Цель занятий состоит в обеспечении допрофессиональной подготовки старшеклассников, которая должна помочь свободному и сознательному выбору ими одной из электротехнических профессий и способствовать в дальнейшем ускоренному овладения ею.

Основные сведения об электричестве и его применении сообщают учащимся в курсе физики в 8 классе. Трудовое обучение с 5-9 класс предусматривает первоначальное ознакомление школьников с элементами электротехнических знаний и умений. В результате к началу 10 класса у учащихся должны сформироваться твердые представления о замкнутой электрической цепи, зависимости силы тока от напряжения и сопротивления, тепловом и магнитном действиях тока, умения составлять простейшие цепи и управлять ими. Ознакомление с простейшими электротехническими объектами и их применением в технике и быту должно способствовать зарождению интереса учащихся к электротехнике и электротехническому моделированию.

Опираясь на эти знания и умения, на занятиях по электротехнике в 10-11 классах расширяют и углубляют основные электротехнические знания школьников на более систематической основе и развивают целый ряд умений и навыков, необходимых будущему электромонтеру, электрослесарю, радиомеханику, сборщику или наладчику аппаратуры.

Вместе с тем знания и умения, имея выраженный политехнический характер, помогают освоить многие другие массовые сквозные профессии -чертежника, конструктора, лаборанта, контролера-оператора и т. д. Электротехническая подготовка полезна будущему механику, машиностроителю, шоферу и машинисту железнодорожного транспорта, строителю и животноводу и т.п.

Трудовое обучение в школе не может быть построено по типу традиционных курсов электротехники, принятых в техникумах и в профессионально-технических училищах. Для изучения в средней школе выбраны наиболее распространенные в различных отраслях народного хозяйства объекты, которые удовлетворяют познавательным интересам и возрастным возможностям школьников. Изучение этих объектов осуществляется главным образом практическом плане с целью приобретения учащимися определенных умений и навыков. Вместе с тем выбор объектов и характер их изучения должны обеспечить формирование у школьников достаточно широкого политехнического кругозора.

Структура содержания трудового обучения по обоим профилям определяется постепенным усложнением формируемых знаний и умений от простых, но важных в практическом отношении монтажно-технологических к более сложным расчетно-измерительным и, наконец, к знаниям и умениям по сборке, наладке и эксплуатации электротехнических устройств, аппаратов, машин.

Непременным условием успешного трудового обучения по электротехнике является наличие специально оборудованного кабинета. Он может быть организован в достаточно просторном классном помещении, имеющем рядом небольшую лаборантскую.

Стационарное оборудование и его размещение в кабинетах электротехники: индивидуальные рабочие места для учащихся, демонстрационный стол, электрический распределительный щит, классная доска, экран для демонстрации кино- и диафильмов, стол со стационарным электроустановками, слесарный верстак, настольный сверлильный и намоточный станки.

Особое внимание должно быть уделено соблюдению требований электробезопасности. Токоведущие части должны быть надежно изолированы. К рабочим местам учащихся должно подводиться пониженное напряжение (36 В) и только в отдельных случаях - более высокое напряжение.

Комплектование лабораторий учебным оборудованием - одна из сложных и ответственных задач учителя, так как промышленность не выпускает комплектов оборудования для кабинетов электротехники.

Занятия по электротехнике завершаются ознакомлением учащихся с основами экономики, организация труда и производства, рассказом о научно-техническом прогрессе и перспективах развития данной отрасли, о соответствующих рабочих профессиях. Заключительная беседа посвящается проблеме охраны природы и окружающей среды.

1. Краткая характеристика объекта

Совокупность проводов и кабелей с относящимися к ним креплением, поддерживающими, защитными конструкциями и деталями называют электропроводкой. Согласно ПУЭ это определение распространяется на электропроводки силовых, осветительных и вторичных цепей напряжением до 1 кВ переменного и постоянного тока, выполненные внутри зданий и сооружений, на наружных стенах, территориях микрорайонов, учреждений, предприятий, дворов, на строительных площадках, с применением изолированных установочных проводов всех сечений, а также небронированных силовых кабелей в резиновой или пластмассовой оболочке с сечением фазных жил до 16 мм2 (при сечении более 16 мм2 - кабельные линии).

Электропроводку, проложенную по поверхности стен, потолков, ферм и другим строительным элементам зданий и сооружений, опорам и т.п., называют открытой.

Электропроводку, проложенную внутри конструктивных элементов зданий и сооружений (в стенах, полах, фундаментах, перекрытиях, за непроходными подвесными потолками), а также по перекрытиям в подготовке пола, непосредственно под съемным полом и т.п., называют скрытой.

Стальную проволоку, натянутую вплотную к поверхности стены, потолка и т.п., предназначенную для крепления к ней проводов, кабелей или их пучков, называют струной.

Металлическую полосу, закрепленную вплотную к поверхности стены, потолка и т.п., предназначенную для крепления к ней проводов, кабелей или их пучков, называют полосой. Тросом (несущий элемент электропроводки) называют проволоку или стальной канат, натянутый в воздухе, который используют для подвески к нему проводов, кабелей или их пучков.

Полую закрытую конструкцию прямоугольного или другого сечения, предназначенную для прокладки в ней проводов и кабелей, называют коробом. Он служит защитой от механических повреждений проложенных в нем проводов и кабелей. Короба могут быть глухими или с открываемыми крышками, со сплошными или перфорированными стенками и крышками. Глухие короба имеют только сплошные стенки со всех сторон.

Короба можно применять в помещениях и наружных установках.

Открытую конструкцию, предназначенную для прокладки на ней проводов и кабелей, называют лотком. Лоток не является защитой от внешних механических повреждений, проложенных на нем проводов и кабелей. Лотки изготовляют из несгораемых материалов. Они могут быть сплошными, перфорированными или решетчатыми; их применяют в помещениях и наружных установках. Электропроводки, выполненные изолированными и защищенными проводами и кабелями, подвешенными к стальному тросу диаметром 3-8 мм или специальными проводами АВТ; АВТУ; АВТВ; АВТВУ, которые имеют между тремя или четырьмя свитыми жилами собственный несущий оцинкованный трос, называют тросовыми электропроводками.

Этот вид электропроводок является наилучшим для индустриального монтажа. Его применяют в любых условиях среды, включая взрывоопасные зоны отдельных классов. При пролетах между подвесками троса 6 и 12 м стрелы провеса троса должны быть соответственно 100-150 и 200-250 мм.

2.Виды внутренних электропроводок и требования к ним

Внутренняя электропроводка по способу выполнения может быть открытая и скрытая. К открытым электропроводкам относятся проводки, проложенные по поверхности стен, потолков, по опорам, фермам и другим строительным элементам зданий и сооружений, а также в заштукатуриваемых бороздах, без борозд под слоем мокрой штукатурки, в замкнутых каналах и пустотах строительных конструкций и т. д.. Провода и кабели прокладывают при этом непосредственно по поверхности стен, потолков, на роликах, изоляторах, на тросах, на скобах, в трубах, в гибких металлических рукавах или непосредственно приклеиванием к поверхности. Открытая электропроводка может быть стационарной, передвижной и переносной.

Скрытая электропроводка полностью предохраняет провода и кабели от механических повреждений и воздействий внешней среды.

Скрытая электропроводка может быть сменяемой и несменяемой:

• сменяемой называют такую проводку, которая позволяет в процессе эксплуатации осуществлять замену проводов без разрушения строительных конструкций. При этом провода прокладывают в трубах или каналах строительных конструкций;

• несменяемую проводку невозможно демонтировать без разрушения конструкций или штукатурки.

Открытая электропроводка

Этот вид электропроводки прокладывают по наружной поверхности стен, потолков, пола помещений. Существуют такие способы крепления кабеля и проводов на поверхность зданий:

на фарфоровые ролики или изоляторы (обычно так выполняли электропроводку в старых квартирах)

на скобы

в гофрированные трубы (металлорукава и пластиковые гофры)

в пластиковые короба (кабель-каналы)

на кабельные лотки

европейские плинтуса

Достоинства:

можно использовать для одной и той же нагрузки кабеля и провода с меньшим сечением, в сравнении со скрытой электропроводкой (по таблицам ПУЭ)

легкий доступ к контролю состояния проводки и к ее ремонту при необходимости

применима в пожароопасных помещениях (деревянных домах или домах с деревянной отделкой)

Недостатки:

проводку располагают на видных местах, потому она может не гармонировать с внутренней отделкой помещения или его дизайном

В открытой электропроводке различают:

стационарную

передвижную

переносную

Скрытая электропроводка

Скрытую электропроводку прокладывают внутрь конструктивных элементов помещения - стены, полы, потолки, плиты. Существуют такие способы прокладки кабелей и проводов:

по металлическим трубам

по пластиковым коробам (кабель-каналам)

по гибким металлорукавам или пластиковым гофрам

по строительным углублениям (технологическим пустотам) и штробам под штукатуркой

за навесными потолками

за пластиковыми стеновыми панелями

провода скрыты от глаз

не мешают дизайну и внутренней отделке помещения

более безопасны,например, при случайном прикосновении к токоведущим жилам

Недостатки:

ограниченный доступ к электропроводке, ремонту и устранению неисправностей (например, при обрыве фазы или нуля)

монтаж скрытой электропроводки требует предварительной проектировки расположения электроточек (светильников, розеток, выключателей)

трудоемкое и затратное штробление каналов для прокладки проводки, которое требует соответствующего опыта

сечение кабелей и проводов должно быть больше, в сравнении с открытой электропроводкой (по таблицам ПУЭ)

Скрытая электропроводка - сейчас самый распространенный способ прокладки провода.

3. Элементы монтажа открытых проводок

Монтаж открытой электропроводки существенно отличается от монтажа скрытой проводки <#"803458.files/image001.gif">

В отличие от скрытой проводки короб можно крепить к стенам под любыми углами. Захочется сэкономить на материале - по диагонали, а если возникнет желание поразить необычным дизайном, выполните ломаные узоры по поверхности стены. Однако, как правило, кабель-канал монтируется под прямыми углами. Можно основной провод провести под потолком и спустить вниз перпендикулярные отводы, либо наоборот - над самым полом и поднимать провода вверх. Вариантов масса, впрочем, как и видов короба. Есть напольный вариант, потолочный и обычный, который подойдет во всех случаях.

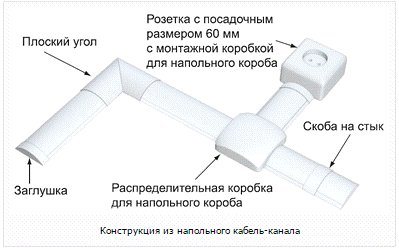

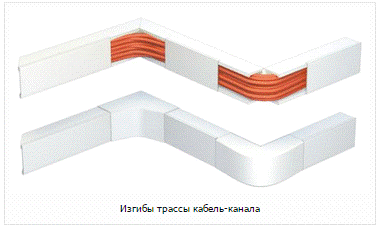

Аксессуары к кабель-каналу - это поворотные углы, внутренние или наружные, на 90° или плавные, торцевые заглушки, тройники, переходы под кожух другого сечения и т. д. Изгибы трассы данного защитного кожуха прикрываются наружными и внутренними углами. Можно обойтись и без них, просто надрезая и сгибая короб и крышку, но монтаж с аксессуарами намного быстрее и эстетичнее. Составив подробный чертеж, нужно сосчитать количество этих деталей, а также длину короба.

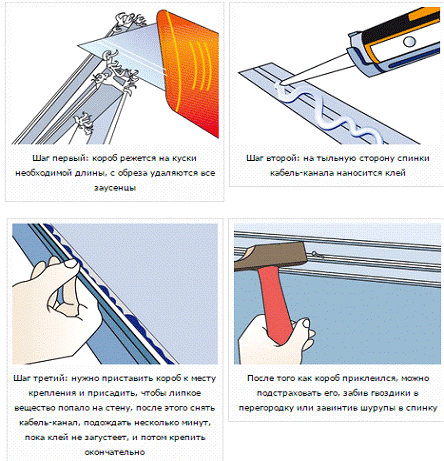

Как правило, такой защитный кожух продается отрезками по 2 м, хотя иностранные производители выпускают и другие размеры. После того как все аксессуары и кабель-канал закуплены, можно начинать монтаж. Для этого прямо на поверхности стены вычерчивается положение короба. Все линии желательно проверять строительным уровнем, чтобы получилось ровно. Затем можно приступать к креплению кабель-канала к стене. Если стена гладкая и ровная, то короб можно просто приклеить. Термоклей мгновенного действия продается во всех строительных магазинах. При помощи клеевого пистолета он удобно и быстро наносится на рабочую поверхность.

Это очень быстрый способ крепления, но, к сожалению, из-за неровностей поверхности не всегда подходит. Более распространенный и надежный способ - прикрепить кабель-канал при помощи дюбель-гвоздей, если стены бетонные или кирпичные, или обычными шурупами, когда деревянные. К гипсокартонным перегородкам или облицовке кабель-канал крепится при помощи специальных дюбелей-бабочек.

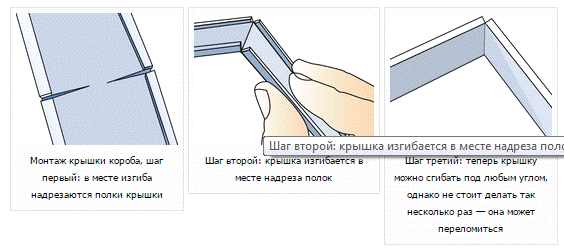

В случае если кабель проходит по поворотам перегородок или аркам, можно сделать несколько параллельных надрезов на стенках кожуха, изогнув его в нужную плоскость. Точно так же надрезаются и крышки там, где необходимо изогнуть кабель-канал под углом. Дюбель-гвозди или шурупы вкручиваются в середину короба, если он небольшого размера.

Когда ширина спинки кожуха больше 50 мм, то крепеж должен прихватывать его по краям. Кабель-канал начинается с места входа в помещение, затем последовательно двигается ко всем электрическим точкам. Это делается для корректной подгонки аксессуаров. После того как короб смонтирован, в него укладывается кабель. В некоторых кожухах есть специальные перегородки для разделения проводов. Это особенно удобно, когда в одном коробе располагаются информационные и силовые кабели.

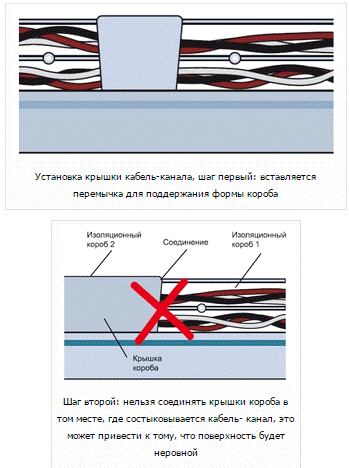

Короб укладывается так, чтобы между проводами оставался небольшой промежуток. Не стоит запихивать провода так, чтобы крышка короба не закрывалась. Лучше сразу взять кабель-канал большего размера. После того как укладка кабеля завершена, на короб надевается крышка. Достаточно вставить ее в пазы и надавить до щелчка.
