Материал: Типы деревянных колоколен, начиная с VI в. по XVIII в.

Рисунок 3

деревянный звонница колокол

Над резными вершинами восьми столбов ее каркаса нарублен карниз «повалом», прикрытый широкой полицей, поверх которой высятся восьмигранный шатер, шейка, луковичная маковица и крест. Сруб этой колокольни рублен с остатком, как это, по-видимому, обычно практиковалось на севере, тогда как в центральной Руси предпочитали рубить колокольни в лапу, насколько об этом можно судить по громадной колокольне Спаса на Рене Весьегонского уезда, Тверской губернии, построенной приблизительно одновременно с цывозерской колокольней.

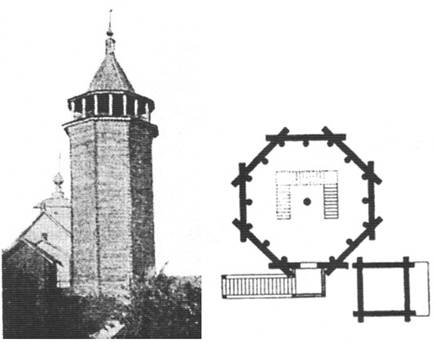

Другое отличие спасской колокольни от цывозерской заключается в том, что каркас ее образуют не девять столбов, как в последней, а семнадцать (рис. 4).

Рисунок 4

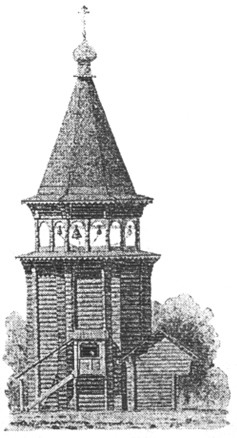

Такое количество столбов применялось также и на севере, примером чего служит колокольня на Нижне-Уфтюгском погосте Мезенского уезда, Архангельской губернии, построенная в XVII веке (рис. 5).

Рисунок 5

Врытые в землю низы столбов каркаса всех рассмотренных нами звонниц и колоколен загнивали, вероятно, довольно часто, что повлекло за собой применение несколько иной конструкции, а именно: в нижнюю треть сруба стали врубать из стены в стену балки («переводы»), на которых уже утверждался каркас колокольни.

С течением времени сруб колоколен до той высоты, где в него врубались концы этих балок, стали делать квадратным в плане, а выше их - восьмигранным, что, если не в действительности, то по внешности придавало колокольням еще большую устойчивость. Таким образом, сложился самый распространенный на севере тип колоколен, состоявших из нижнего квадратного сруба, над которым возвышался сруб восьмигранный; этот сруб составлял как бы одежду каркаса колокольни, образованного восемью или шестнадцатью столбами, вертикальными или слегка наклоненными к оси, представлявшей собой длинное бревно, проходившее сквозь всю колокольню и заканчивавшееся вверху крестом.

На вершины столбов, поднимавшихся аршина на 2-3 выше сруба, нарубался венчатый карниз, сделанный «повалом» или «с пропусками»; не закрытые срубом верхи столбов обделывались иногда в виде колонок, между которыми вверху звона вставлялись особые доски, вырезанные в виде арочек; доски эти служили, с одной стороны, как украшение, а с другой - предупреждали расшатывание столбов колокольни. Лестница к звону устраивалась обыкновенно внутри, но иногда ее нижнюю часть делали снаружи, об одном или двух рундуках, и располагали ее или перпендикулярно к стене колокольни или параллельно ей. Над повалами сруба и карниза делались полицы, концы досок которых украшались порезкой; в большинстве случаев полица устраивалась также под шейкой главки. Шатер крылся тесом, иногда также с вырезными концами, как, например, у колокольни погоста Тихвин-Бора Олонецкой губернии, а шейка и луковичная главка всегда крылись лемехом.

. Звонницы

Звонница - это архитектурное колоколонесущее сооружение, в котором предпочтительно горизонтальное расположение составляющих членений.

4.1 Звонницы-стены

Еще одним направлением развития колоколонесущих сооружений явилось сооружение звонниц-стен - приспособлений для полного наружного размещения колоколов при церквах.

Звонницы-стены - это один из древнейших видов колоколонесущих сооружений. Они во множестве сохранились в Псково-новгородских землях. Единственной звонницей-стеной, сохранившей древний (очепной) способ раскачки больших благовестных колоколов, является большая звонница Псково-Печерского монастыря.

Сохранились одноярусные и многоярусные звонницы. Принцип сооружения звонниц, как и всех прочих колоколонесущих сооружений, был одинаков. Звонница могла сооружаться с учетом заранее определенного веса и количества колоколов, или же к существующей звоннице добавлялись проемы и надстраивались ярусы с целью размещения новоприобретенных колоколов. Звонницы-стены имели широкое распространение и в московских землях.

Сохранились такие звонницы XVI века в селе Коломенском на церкви Усекновения главы Иоанна Предтечи, при церкви Святой Троицы в селе Вяземы под Москвой и многих других местах.

В начале XX века с возвращением в практику строительства храмов в Русском стиле звонницы-стены вновь стали возводиться при строящихся храмах.

В старину звон на звонницах-стенах производили с земли, раскачивая колокола при помощи очепов или привязывая к языкам достаточно длинные веревки. Таким образом, звонари не имели надобности подниматься к колоколам. На многих звонницах-стенах подъем к колоколам вовсе отсутствует. Но со временем, когда звон в «языки» постепенно вытеснил очепной способ звона, появилась необходимость в лестницах, ведущих к колоколам, и в звонарских помостах-площадках для обустройства системы звона, что и видно на многих сохранившихся звонницах или на старинных изображениях церквей со звонницами.

4.2 Звонницы-галереи или палатные звонницы

В середине-конце XVII века получили широкое распространение звонницы - галереи или палатные звонницы. Одним из примеров для подражания при сооружении палатных звонниц послужила Успенская звонница Московского Кремля, сооруженная в окончательном варианте в конце XVII века.

Палатные звонницы предполагали наличие в звоне сверхтяжелых благовестных колоколов, весом 1000 пудов и более. Так, великая Успенская звонница в Московском Кремле несла на себе пять благовестников: Царь-колокол в 8000 пудов, который, предположительно, был очепным, двухтысячепудовый «Реут», тысячепудовый «Воскресный».

Колокола на палатных звонницах могли иметь различное расположение. Приведем несколько наиболее часто встречающихся планов развески колоколов на ярусах звона палатных звонниц.

Первый - по центру звонницы на утвержденных в поперечных стенах балках (Московский Кремль, звонница Ростовского Успенского Собора).

Второй - на балках, утвержденных в арках между столбами звонницы. (Судим по сохранившимся дубовым балкам на звоннице Толгского монастыря).

Третий способ предполагал объединение на одной звоннице двух первых вариантов (звонница Спасо-Преображенского монастыря в Ярославле, звонница суздальского Спасо-Евфимиева монастыря).

. Колокольни

Колокольня - это архитектурное колоколонесущее сооружение, в котором предпочтительно вертикальное расположение составляющих членений.

Колокольни бывают одноярусные и многоярусные по вертикали, квадратные, восьмигранные или круглые в плане.

5.1 Столпообразные колокольни

Первой и самой известной каменной столпообразной колокольней является возведенная в самом начале XVI века в подмосковном селе Коломенском колокольня при церкви Вознесения, которая позже, при основании в ее нижнем помещении престола в честь Великомученика Георгия, стала церковью «иже под колоколы». В 1505-1508 гг. в Московском Кремле строится церковь Иоанна Лествичника, знаменитая колокольня.

Одной из древнейших русских многоярусных шатровых колоколен является построенная в 70-е годы XVI века в Александровой слободе церковь во имя Распятия Господня (65 метров). Самый распространенный тип шатровых колоколен - это одноярусные (говоря о ярусах, мы имеем в виду ярусы звона, а не отвлеченные архитектурные членения в виде всевозможных валиков и карнизов). Наиболее распространенным типом колоколен является ставшая классической одноярусная восьмигранная шатровая колокольня. В XVII веке трудно представить себе русскую церковь без восьмигранного шатра над западным входом в храм. Шатровая колоколенка являлась почти неотъемлемой частью среднерусского пейзажа. Именно такая церковь и колокольня изображены на полотне Саврасова «Грачи прилетели».

5.2 Многоярусные колокольни

Изредка строились многоярусные шатровые колокольни, хотя вторые шатры, расположенные над основным ярусом звона, как правило, колоколов не имели и играли декоративную роль.

Известным случаем исключения, когда колокола в шатровых колокольнях подвешивались в два яруса, является колокольня при малом (старом) соборе Донского монастыря в Москве, где в слуховых окнах, расположенных в гранях шатра над ярусом звона, имеются деревянные балки для подвески колоколов.

В конце XVII века (1680-1690 гг.) с появлением в России нового архитектурного стиля, позже названного «русским, нарышкинским, московским барокко», полумногоярусные столпообразные восьмигранные сооружения. Такие колокольни могли сооружаться над храмом, или входить частью в какую-либо более раннюю систему, или возводиться над входом в монастырь. Наиболее известны из них это надвратная колокольня Высоко-Петровского и Андреевского монастырей (нач. XVIII в.) в Москве и колокольня Пафнутьева-Боровского монастыря 1688 г. Основным отличием этих столпообразных колоколен является отсутствие внутреннего свода или перекрытия между ярусами звона и завершение колоколен главой на барабане, поставленном над сводом Диаметры верхних ярусов этих колоколен обычно равны по размерам диаметрам нижних ярусов, то есть поэтажное расположение ярусов звона не обязательно предполагает уменьшение верхних ярусов колоколен. Несмотря на два яруса арок колокола для звона в столпообразных колокольнях развешивались, как правило, в нижнем ярусе, за исключением тех случаев, когда колокола для курантов размещались в арках верхнего яруса. Наряду с большими (40-50 метров) отдельно стоящими столпообразными колокольнями возводились и малые столпообразные колокольни, входившие в комплекс храма. Известны колокольни, возведенные над западным входом в церковь и над галереей в северо-западном углу. В отличие от отдельно стоящих столпообразных колоколен малые обычно имели только один ярус открытых арок звона, тогда как нижний ярус был оформлен окнами с наличниками.

С привнесением на русскую почву западноевропейской культуры в русских монастырских, храмовых и городских архитектурных ансамблях во множестве стали появляться барочные и классические многоярусные колокольни. Одной из самых известных колоколен XVIII века стала большая колокольня Троице-Сергиевой лавры, где на массивном первом ярусе возведены еще четыре колоколонесущих объема. Во втором ярусе (апартаменте) располагались три больших благовестника «Царь» 4000 пудов, «Годунов” 1200 пудов и «Корноухий» 1017 пудов. Весь основной звон размещался в третьем ярусе (там он размещается и поныне). Выше, на четвертом ярусе, одиноко висит колокол «Переспор», он же «Часовой». О пятом ярусе сказано, что там находятся колокола один по весу наподобие «Никоновского» (ок. 30 пудов), прочие же все мелкие. Все колокола этого яруса не действовали. Из истории звонов лавры известно, что после развески всех колоколов на колокольне звонить слаженно, в ритме благовестника было невозможно. Есть даже упоминание о визите митрополита Платона Левшина, при котором были завершены работы по обустройству лаврской колокольни, в Ростов Великий. Преосвященному очень понравились звоны ростовских звонарей, и он имел желание завести у себя такие же. Но из-за поярусной развески колоколов на Лаврской колокольне это не могло быть осуществлено. Тогда была сконструирована и построена машина, производящая звон в колокола первого яруса звона при помощи тяжелых молотов, но машина оказалась столь тяжела, что грозила сохранности сводов колокольни. По этой причине она была разобрана, и к колоколам вновь привесили языки (1760 год).

Если было возможно, то все колокола на многоярусных колокольнях старались вешать в одном из верхних ярусов. Так было на колокольне Богоявленского собора в Елохове. Тогда звон получался слаженный в едином ритме благовестника, красивый и мощный. Если же колокола находились на разных ярусах, то звон получался разнобойный, «ералашный». Часто звонари, пытаясь устроить звон в едином ритме на разных ярусах, применяли различные нехитрые приспособления. В Троице-Сергиевой Лавре, например, язык колокола «Переспор» при помощи блока подведен на нижний ярус звона к прочим колоколам. Известно, что в Серафимо-Дивеевском монастыре ритм большого благовестника также передавался к зазвонным колоколам при помощи педали.

Заключение

Русская Церковь, ревниво оберегая предания и обычаи Восточной Церкви, всегда стремилась избегнуть малейшего подражания обычаям «латинцев»; тем не менее, столь излюбленный нами и нигде в другом месте не получивший такого широкого развития призыв к богослужению при помощи колокольного звона, заимствован Русью преимущественно от Запада, то есть от тех же «латинцев».

Правда, что и наставница древней Руси, Византия, употребляла колокола; но до завоевания Константинополя крестоносцами в 1204 г., греки гораздо охотнее пользовались билами (смотри ниже), а колокола составляли, скорее, исключение и, несмотря на то, что появились они в Греции уже в первые века христианства, на них все-таки смотрели несколько косо; на это имеются указания как у наших, так и у греческих писателей.

Что же касается Запада, то там колоколами пользовались уже в VII-IX веках; но когда они окончательно вытеснили другие способы призыва (например, трубы, дверные молотки, тройное пение аллилуиа и т.п.) сказать определенно трудно, так как введение их приписывалось лицам, жившим в разное время.

Несмотря на стремление подражать своему идеалу - Греции, некоторые русские монастыри и церкви все-таки довольно рано обзавелись колоколами, что может быть объяснено отсутствием врожденного среди русских предубеждения против колоколов.

Однако, такая роскошь была, по-видимому, доступна лишь богатым монастырям и большим соборам, а бедные церкви должны были довольствоваться одними билами или клепалами.

Сооружение храма в древности было делом не простым, а исключительной важности. Кроме заботы о прочности и вместимости сооружения, требовалось еще и сохранение всех основных частей его, присутствие которых отличало бы храм от жилого дома. Требовалось устройство центрального, увенчанного крестом помещения, к которому с востока и запада примыкали бы невысокие клети для алтаря и притвора. Такой простейший тип храма видоизменялся в зависимости от местных условий и нужд, а также благодаря соревнованию в «преукрашенности», не выходившей, однако, из тесного круга декоративно-служебных форм народного искусства, выраставшего медленно и постепенно - веками. Прямо поразительно то великолепное понимание ракурсов, которым они обладали, и тонкое чутье пропорций, вылившееся в этих формах. Так росло и развивалось деревянное церковное строительство, оставаясь все время в пределах народного творчества и сохраняя в себе церковные заветы отдаленных времен.

Список использованной литературы

1.      Бобков А.С. Сборное строительство на Руси в XVI в. // История строительной науки и техники (Труды Института истории естествознания и техники, т. 7). Москва, 1956. - с. 112-119.

.        Виноградов А.Н. Памятники деревянного церковного зодчества в епархиях Новгородской, Тверской, Ярославской, Иркутской и Красноярской XVII и XVIII в. // Записки Императорского русского археологического общества. - 1892. - Т. 6, вып. 1-2. - С. 289-296.

.        Голышев И.А. Памятники деревянных церковных сооружений: старинные деревянные храмы во Владимирской губернии // Голышевка: Литогр. И.А. Голышева, 1879. - 30 с.

.        Грабарь И.Э. Деревянное зодчество Русского Севера: особенности деревянного церковного зодчества на русском севере / И.Э. Грабарь, Ф.Ф. Горностаев // Слово: православный образовательный портал. - Режим доступа: http://www.portal-slovo.ru/art/35833.php (дата обращения: 10.11.2015).

.        Кибирев В. Деревянное зодчество: (из сборника "Памятники архангельского Севера", 1983 г.) / В. Кибирев. - Режим доступа: http://www.kenozerje.17-71.com/kibirev.htm (дата обращения: 10.11.2015).

.        Коновалов И.В. Колокольни и звонницы // Новгород и новгородская земля. Искусство и реcтаврация. Великий Новгород, 2011. Вып. IV. - С. 280-285.

.        Красовский М. Типы северных и центрально-русских колоколен // Режим доступа: http://wood.totalarch.com/krasovsky/10 (дата обращения: 10.10.2015).
