Тепловой и аэродинамический расчет котельного агрегата ДЕ-17–14ГМ, выбор тягодутьевых устройств

Курсовая работа

Тепловой и аэродинамический расчет котельного агрегата ДЕ-17-14ГМ, выбор тягодутьевых устройств

Введение

котел топливо экономайзер дымосос

Техническое описание котла ДЕ-17-14ГМ

Газомазутный вертикально-водотрубный паровой котел с естественной циркуляцией типа ДЕ производительностью 4; 6,5; 10; 16 и 25 тонн пара в час предназначены для выработки насыщенного или слабоперегретого пара, используемого на технологические нужды промышленных предприятий, в системах отопления, вентиляции и горячего водоснабжения.

В курсовой работе рассчитан котел ДЕ-16-14ГМ. Топочная камера двух барабанного вертикально-водотрубного котла размещается сбоку от конвективного пучка, оборудованного вертикальными трубами, развальцованными в верхнем и нижнем барабанах (Рис. 2). Основными составными частями котлов являются верхний и нижний барабаны, конвективный пучок и образующие топочную камеру левый топочный экран, газоплотная перегородка, правый топочный экран, трубы экранирования фронтовой стенки топки и задний экран (Рис. 1).

Барабаны котлов изготавливаются из стали 16ГС ГОСТ 5520-79 и имеют толщину стенки 13 мм для котлов с рабочим давлением 1,4 МПа. Для доступа внутрь барабанов в переднем и заднем днищах барабанов имеются лазы.

Конвективный пучок образован коридорно-расположенными вертикальными трубами Ø51×2,5 мм, присоединенными к верхнему и нижнему барабанам. Длинна конвективного пучка - по всей длине цилиндрической части барабанов.

Котлы паропроизводительностью 16 и 25 т/ч перегородок в пучке не имеют, а необходимый уровень скорости газов поддерживается изменением ширины пучка. Конвективный пучок от топочной камеры отделен газоплотной перегородкой (левым топочным экраном), в задней части которой имеется окно для входа газов в пучок.

Трубы газоплотной перегородки, правого бокового экрана, образующего также под и потолок топочной камеры, и трубы экранирования фронтовой стенки вводятся непосредственно в верхний и нижний барабаны.

Поперечное сечение топочной камеры для всех котлов одинаково. Средняя высота топочной камеры составляет 2400 мм, ширина 1790 мм.

Трубы правого топочного экрана Ø51×2,5 мм устанавливаются с продольным шагом 55 мм; на вводе в барабаны трубы разводятся в два ряда отверстий. Экранирование фронтовой стенки выполняется из труб Ø51×2,5 мм.

Газоплотная перегородка выполняется из труб Ø51×4 мм, установленных с шагом 55 мм. На вводе в барабаны трубы разводятся в два ряда отверстий. Вертикальная часть перегородки уплотняется вваренными между трубами металлическими проставками. Участки разводки труб на входе в барабаны уплотняются приваренными к трубам металлическими пластинами и шамотобетоном.

Основная часть труб конвективного пучка и правого топочного экрана, а также трубы экранирования фронтовой стенки топки присоединяются к барабанам вальцовкой.

Трубы газоплотной перегородки, а также часть труб правого топочного экрана и наружного ряда конвективного пучка, которые устанавливаются в отверстиях, расположенных в сварных швах или в околошовной зоне, привариваются к барабанам электросваркой.

Трубы заднего экрана Ø51×2,5 мм, установленные с шагом 75 мм, привариваются к верхнему и нижнему коллекторам экрана Ø159×6 мм, которые в свою очередь, привариваются к верхнему и нижнему барабанам. Концы коллекторов заднего экрана со стороны, противоположной барабанам, соединяются необогреваемой рециркуляционной трубой Ø76×3,5 мм.

На всех котлах для защиты от теплового излучения со стороны топки рециркуляционных труб и коллекторов заднего экрана в конце топочной камеры устанавливаются две трубы Ø51×2,5 мм, присоединяемые к барабанам вальцовкой.

В водяном пространстве верхнего барабана находится питательная труба и направляющие щиты, в паровом объеме - сепарационные устройства. В нижнем барабане размещается устройство для правого прогрева воды в барабане при растопке и патрубки для спуска воды.

В качестве первичных сепарационных устройств используются установленные в верхнем барабане направляющие щиты и козырьки, обеспечивающие выдачу паровой смеси на уровень воды. В качестве вторичных сепарационных устройств применяются дырчатый лист и жалюзийный сепаратор.

Отбойные щиты, направляющие козырьки, жалюзийные сепараторы и дырчатые листы выполняются съемными для возможности полного контроля и ремонта вальцовочных соединений труб с барабаном.

На котлах производительностью 16 т/ч предусмотрена непрерывная продувка из второй ступени испарения (соленой отсек) верхнего барабана и периодическая продувка из чистого и соленого отсеков нижнего барабана и нижнего коллектора заднего экрана.

На котлах производительностью 16 т/ч выход дымовых газов осуществляется через окно, расположенное в левой боковой стенке котла в конце (по ходу газов) конвективного пучка.

Для обдувки котлов используется насыщенный или перегретый пар работающих котлов при давлении не менее 7 кгс/см². Для удаления отложений из конвективного пучка устанавливаются лючки на левой стенке котла. У всех котлов на фронте топочной камеры имеется лаз в топку, расположенный ниже горелочного устройства, и три лючка-гляделки - два на правой боковой и один на задней стенках топочной камеры.

На котлах производительностью 16 т/ч три взрывных клана: один на фронтовой стенке топочной камеры и два на газоходе котла.

Для изоляции котла предусмотрены асбестовермикулитовые плиты или равноценные им по теплофизическим характеристикам. Обмуровка фронтовой стенки выполняется из огнеупорного шамотного кирпича класса А или Б, диатомового кирпича, изоляционных плит; обмуровка задней стенки - из огнеупорного шамотного кирпича и изоляционных плит.

Для уменьшения присосов снаружи изоляция покрывается металлической листовой обшивкой толщиной 2 мм, которая приваривается к обвязочному каркасу.

Вода, используемая в парогенераторах и водогрейных котлах, в зависимости от участка технологической цепи, на котором она используется, носит различные названия. Вода, поступающая в котельный цех от различных источников водоснабжения, называется исходной или сырой водой. Эта вода поступает для предварительной химической подготовки перед использованием ее для питания парогенераторов и водогрейных котлов.

Вода, поступающая для питания парогенераторов и предназначенная для восполнения испарившейся воды, называется питательной водой, а для восполнения потерь или расходов воды в тепловых сетях - подпиточной водой. Котловой водой называют воду в парогенераторе, из которой получается пар.

Пар, получаемый в промышленных парогенераторах, направляется в различные теплоиспользующие аппараты, конденсат из которых возвращается не полностью. Кроме того, часть пара и воды при наличии неплотностей теряется. В связи с этим необходимо систематически добавлять некоторое количество воды извне. В водогрейные котлы также приходится добавлять некоторое количество воды из-за ее утечек в системе теплоснабжения или использования потребителями.

Лучшей для питания парогенераторов является вода, получаемая при конденсации пара, так как в ней содержится незначительное количество загрязняющих ее веществ. Вода, получаемая из различных источников водоснабжения, всегда хуже конденсата. Поэтому сырую воду перед использованием для питания парогенераторов или подпитки тепловых сетей предварительно обрабатывают с целью улучшения ее качества.

Качество сырой, питательной, подпиточной и котловой воды характеризуют сухим остатком, общим солесодержанием, жесткостью, щелочностью, содержанием кремниевой кислоты, концентрацией водородных ионов и содержанием коррозионно-активных газов.

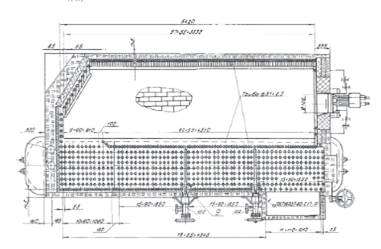

Рис. 1. Продольный разрез котла ДЕ-16-14ГМ

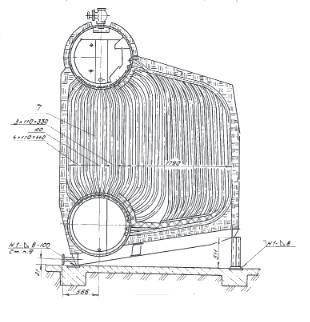

Рис. 2. Поперечный разрез котла ДЕ-16-14ГМ

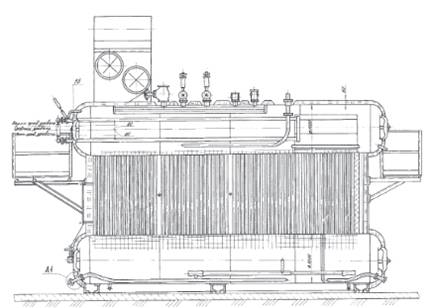

Рис. 3. Фронтальный разрез котла ДЕ-16-14ГМ

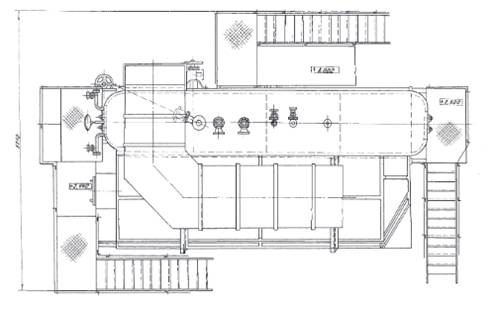

Рис. 4. Вид сверху котла ДЕ-16-14ГМ

1. Тепловой расчет парового котельного агрегата

.1 Определение количества воздуха, необходимого для горения, состава дымовых газов и их энтальпий

Задаемся исходными данными:

1.      Взят за прототип котел ДЕ-16-14ГМ и рассчитан с паропроизводительностью D=17 т/ч, вырабатывающий насыщенный пар давлением P=14 бар.

2.      Питательная вода поступает из деаэратора при температуре t_п.в=100^◦С.

3.      Котел оборудован водяным экономайзером системы ВТИ

[3, стр. 317].

4.      Котел работает на газовом топливе. Состав природного газа газопровода Брянск - Москва по объему в%. [1, таблица 1.4. стр. 11]

5.      Непрерывная продувка составляет 5%.

.2 Топливо, состав и количество продуктов сгорания. Их энтальпии

Состав топлива и его теплота сгорания

В связи с заданным родом топлива берем его рабочий состав [1, таблица 1.4. стр. 11]:

Углекислота    CO₂                      0,1%

Метан              CH₄                      92,9%

Этан                C₂H₆                     4,1%

Пропан           C₃H₈                     0,8%

Бутан               C₄H₁₀                    0,3%

Пентан            C₅H₁₂                    0,3%

Азот                N₂                         1,6%

Низшая теплота сгорания Q_н^с = 8340 ккал/м³ = 34944 кДж/м³

Плотность газа 0,776 кг/м³

Низшая теплота сгорания сухого газообразного топлива вычисляется по формуле [2, стр. 31]:

, м³,

где =8560 м³; =15230 м³; =21800 м³; =28350 м³;  = 34900 м³.

=0,01∙[0∙5585+3018∙0+2579∙0+8560∙92,9+15230∙4,1+21800∙0,8+0,3∙28350+0,3∙34900] = 8330 ккал/м³.

Низшая теплота сгорания сухого газа, в дальнейшем используемую в курсовой работе [2, стр. 31]:

.

Количество присасываемого воздуха выбираем в соответствии с данными таблицы II.27 [1, c. 106,116]. Значение коэффициента избытка воздуха в топке α_т=1,1, а все остальные определяются равными:

Далее определяем объем воздуха, необходимый для горения, а так же состав и объем газов при ; теоретическое количество воздуха, необходимое для горения, подсчитывается по уравнению:

Теоретическое количество воздуха, необходимое для горения:

Теоретический объем трехатомных газов находим по уравнению:

Теоретический объем двухатомных газов находится по уравнению:

Теоретический объем водяных паров находим по уравнению:

Определяем объем избыточного воздуха для разных пунктов котельного агрегата по формуле:

Действительный объем сухих газов:

;

при α=α_т=1,1: V_с.г. = 1,063 + 7,86 + 0,1*9,93 = 9,916м³/м³,

при α=α_к=1,2: V_с.г. = 1,063 + 7,86 + 0,2*9,93 = 10,909м³/м³,

при α=α_э^’=1,3: V_с.г. = 1,063 + 7,86 + 0,3*9,93 = 11,902 м³/м³.

Действительный объем водяных паров:

;

при α=α_т=1,1:  = 2,218 + [0,016 (1,1-1) 9,93] = 2,234 м³/м³,

при α=α_к=1,2:  = 2,218 + [0,016 (1,2-1) 9,93] = 2,250м³/м³,

при α=α_э^’=1,3:  = 2,218 + [0,016 (1,3-1) 9,93] = 2,266м³/м³.

Общий объем дымовых газов:

;

при α=α_т=1,1:  = 9,916 + 2,234 = 12,15 м³/м³,

при α= α_к=1,2:  = 10,909 + 2,250 = 13,16 м³/м³,

при α= α_э^’=1,3:  = 11,902 + 2,266 = 14,170м³/м³.

Объемная доля трехатомных газов:

;

при α=α_т=1,1:  = 1,063/12,15 = 0,087,

при α= α_к=1,2:  = 1,063/13,16= 0,08,

при α= α_э^’=1,3:  = 1,063/14,17 = 0,075.

Объемная доля водяных паров:

при α=α_т=1,1:  =2,218/12,15=0,184,
