Материал: Теория сетевых войн. Живучесть атакуемых сетей. учеб. пособие. Остапенко А.Г., Калашников А.О

5. В иерархическом соединении (рис.2.5) промежуточные узлы работают по принципу: “накопи и передай”. Преимущества данного метода - оптимальное соединение элементов сети. Недостатки - сложность логической и программной структуры, различная скорость передачи информации на различных уровнях [23].

Рис. 2.5.Иерархичное соединение

6. В конфигурациях кольцо, цепочка, звезда с “интеллектуальным” центром, снежинка (рис.2.6) для правильного функционирования сети необходима постоянная работа всех блоков. Чтобы уменьшить эту зависимость в каждый блок включают реле, блокирующее блок при неисправностях. Для упрощения сигналы передаются по кольцу только в одном направлении. Недостатки - замедленная передача данных (в зависимости от числа рабочих станций), меньшая надежность. Достоинства - простота методов управления, высокая пропускная способность при меньших энергозатратах, простота расширения структуры [23].

26

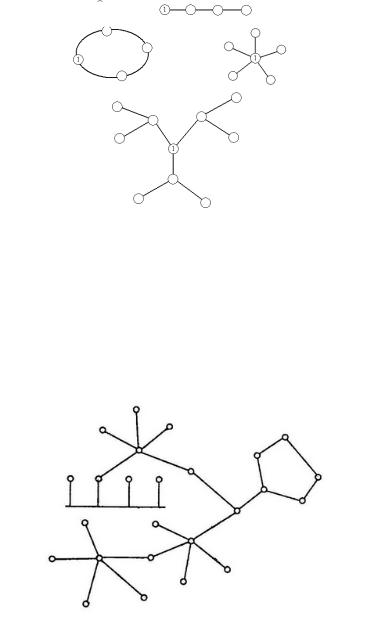

Рис. 2.6. Конфигурация кольцо, цепочка, звезда с “интеллектуальным” центром, снежинка

7. Гибридная топология. Гибридные топологии комбинируют топологии звезда, шина, кольцо. Это наиболее часто реально используемая топология. Гибридные топологии наиболее распространенные в современных системах передачи данных [23].

Рис. 2.7. Гибридная топология

27

2.2. Случайные графы 2.2.1. Основное понятие

Случайный граф — это общий термин для обозначения вероятностного распределения графов. Случайные графы можно описать просто распределением вероятности или случайным процессом, создающим эти графы. Теория случайных графов находится на стыке теории графов и теории вероятностей. С математической точки зрения случайные графы необходимы для ответа на вопрос о свойствах типичных графов. Случайные графы нашли практическое применение во всех областях, где нужно смоделировать сложные сети — известно большое число случайных моделей графов, отражающих разнообразные типы сложных сетей в различных областях. В математическом контексте термин случайный граф означает почти всегда модель случайных графов Эрдёша– Реньи. В других контекстах любая модель графов означает случайный граф[58].

Теория случайных графов изучает типичные свойства случайных графов, которые выполняются с большой степенью вероятности для графов, полученных для определённого распределения. Например, мы можем спросить для заданных значений n и p, какова вероятность, что G(n,p) связен. При изучении таких вопросов исследователи часто концентрируются на асимптотическом поведении случайных графов — значениях, к которым стремятся различные вероятности при росте n. Теория перколяции описывает связность случайных графов, в особенности неограниченно больших[58].

Перколяция связана с устойчивостью графа (называемого также сетью). Пусть дан случайный граф с n вершинами и средней степенью <k>. Удалим случайную 1−p часть рёбер и оставим p часть. Существует критический порог перкуляции

28

ниже которой сеть становится фрагментированной, в то время как выше pc существуют огромные компоненты связности.[66]

Случайные графы широко используются в вероятностном методе, когда пытаются доказать существование графов с определёнными свойствами. Существование свойства на случайных графах могут часто иметь следствием, по лемме регулярности Семереди, существование этого свойства почти для всех графов[64].

Для случайных регулярных графов G(n,r-reg) — это множество r-регулярных графов с r=r(n), таких что n и m — натуральные числа, 3 ≤r<n, и rn= 2m чётно.

Последовательность степеней графа G в Gn зависит только от числа рёбер в множествах

Vn(2) = {ij: 1≤ j ≤ n, i ≠ j} ϲ V(2), i = 1, …, n, (2.2)

Если множество рёбер M в случайном графе GM достаточно большое, чтобы почти все GM имели минимальную степень не меньше 1, то почти любой GM связен и, для чётного n, почти любой GM содержит совершенное паросочетание. В частности, в момент, когда исчезает последняя изолированная вершина почти во всех случайных графах, граф становится связным.[59]

Почти любой процесс построения графа с чётным числом вершин при достижении минимальной степени 1 или случайного графа при достижении чуть больше чем (n/4)log(n) рёбер с вероятностью, близкой к 1 обеспечивает существование полного паросочетания, за исключением, может быть, одной вершины.

Для некоторой константы c почти каждый помеченный граф с n вершинами и как минимум cnlog(n) рёбрами является гамильтоновым. С вероятностью, стремящейся к 1, добавление ребра, увеличивающее минимальную степень графа до 2, делает его гамильтоновым.

29

2.2.2. Основные модели теории случайных графов

Рассмотрим основные модели теории случайных графов.

1)Модель Эрдеша – Реньи.[27]

На рубеже 50ых и 60ых годов ХХ века эту модель предложили классики современной комбинаторики и теории вероятностей П. Эрдеш и А. Реньи. Эрдеш – это, пожалуй, одна из самых ярких фигур в математике ХХ века. Ему принадлежат сотни статей и задач, которые оказали огромное влияние на развитие многих математических дисциплин. Реньи также сыграл значительную роль в формировании венгерской вероятностной школы, и его именем назван математический институт в Будапеште.

Пусть дано множество Vn={1,...,n},элементы которого мы назовем вершинами. Именно на этом множестве мы будем«строить» случайный граф. Понятно, что случайным будет множество ребер графа. Потенциальных ребер у графа не больше, чем Cn2 штук. Будем соединять любые две вершины i и j ребром с некоторой вероятностью p [0,1]независимо от всех остальных Cn2−1 пар вершин. Иными словами, ребра появляются в соответствии со стандартной схемой Бернулли, в которой Cn2 испытаний и «вероятность успеха» p. Обозначим через E случайное множество ребер, которое возникает в результате реализации такой схемы. Положим G=(Vn, E). Это и есть случайный граф в модели Эрдеша – Реньи.

Если записывать приведенное только что определение в формате аксиоматики Колмогорова, то мы имеем вероятностное пространство:

где Ωn={G=(Vn,E)}, Fn=2Ωn, Pn,p(G)=p|E|(1−p)^(Cn2-|E|).

30
