Материал: Температурный режим хранения нефтепродуктов в резервуарах. Мартыненко Г.Н., Тульская С.Г

Нормы страхового запаса для распределительных нефтебаз в зависимости от географического положения и надежности транспортных связей принимаются в процентном соотношении от среднемесячной потребности нефтепродуктов (табл. 5.3).

Таблица 5.3

Нормы страхового запаса нефтепродуктов

Наиболее точно вместимость резервуарного парка нефтебазы определяется по графикам поступления и отгрузки нефтепродуктов, составленным на основании фактических данных за 2…3 года, с учетом запаса. При отсутствии графиков поступления и отгрузки нефтепродуктов необходимый полезный объем резервуарного парка для каждого из них может быть вычислен по формулам:

– для железнодорожных нефтебаз

; (5.5)

– для водных (речных) нефтебаз

; (5.6)

– для трубопроводных нефтебаз

, (5.7)

где – среднемесячное потребление i-го нефтепродукта, м³; – продолжительность транспортного цикла поставок нефтепродукта, суток (табл. 5.3); – коэффициент неравномерности подачи цистерн с нефтепродуктом, принимаем равным =1,1…1,3; – коэффициент неравномерности потребления нефтепродуктов (табл. 5.4); – межнавигационная потребность в i-ом нефтепродукте, при завозе 1 раз в год (годовая потребность), м³/год; – объем i-го нефтепродукта, отбираемого по отводу, м³/год; – годовое число циклов, с которым работает отвод; – максимальный из возможных расходов нефтепродукта в отводе, м³/час.

Таблица 5.3

Продолжительность транспортного цикла от удаленности поставщика

Таблица 5.4

Коэффициент неравномерности потребления нефтепродуктов

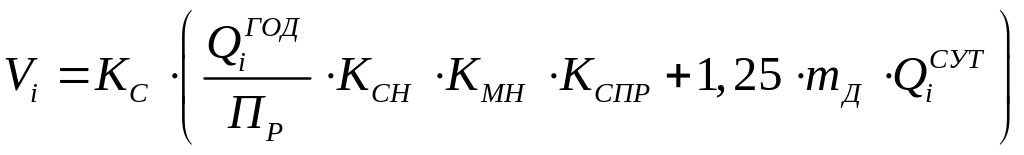

Полезная вместимость резервуарного парка морской перевалочной нефтебазы при отсутствии графиков поступления и отгрузки определяется по формуле

, (5.8)

где – коэффициент сортности, при одной марке нефтепродукта равен 1, при 2-х, 3-х равен 1,05; – коэффициент неравномерности суточной отгрузки вызываемой нерегулярностью подхода танкеров; – коэффициент месячной неравномерности прибытия судов; – коэффициент спроса внешней торговли; – количество нерабочих дней по метеоусловиям; – среднесуточный объем отгрузки i-го нефтепродукта; – норматив, учитывающий занятость причальных сооружений в течении года, суток

, (5.9)

где – количество причалов, шт.; – коэффициент занятости причала, принимаем равным = 0,45…0,5.

Необходимая вместимость резервуаров нефтебаз для i-го нефтепродукта определяется по формуле

. (5.10)

Таблица 5.5

Рекомендуемые величины коэффициентов

5.4. Примеры расчетов

Пример 1. Рассчитать объем резервуарных парков в системе магистрального нефтепровода диаметром 720 мм, протяженностью 900 км. Доля длины нефтепровода, проходящей в сложных условиях, составляет 40 %. На границе эксплуатационных участков производятся приемо-сдаточные операции.

Решение

1. Находим число эксплуатационных участков

.

2. Так как приемо-сдаточных операции на границе эксплуатационных участков производятся, то .

3. Задавая верхние приделы рекомендуемых объемов резервуарных парков, определим по формуле (5.1)

.

Найденный суммарный объем резервуаров соответствует рекомендации табл. 5.1.

Пример 2. Определить необходимый полезный объем резервуарного парка распределительной железнодорожной нефтебазы, находящейся на расстоянии 850 км от поставщика и расположенной южнее 60⁰ северной широты в европейской части России, в районе, где промышленность потребляет 50 % нефтепродуктов. Принять среднемесячное потребление бензина 5000 м³, дизельного топлива – 7000 м³, керосина – 1000 м³.

Решение

1. Используя данные таблиц 5.3 и 5.4, методом интерполяции находим продолжительность транспортного цикла поставок нефтепродукта (табл. 5.3) и коэффициент неравномерности потребления нефтепродуктов (табл. 5.4)

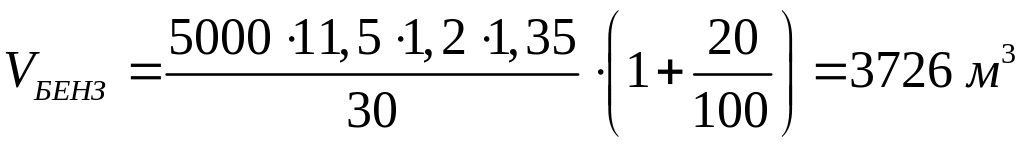

2. По формуле (5.5) находим искомые величины полезного объема резервуаров для каждого нефтепродукта

;

.

3. Общий полезный объем резервуарного парка нефтебазы

.

Пример 3. Определить полезную вместимость резервуарного парка морской перевалочной нефтебазы, работающей на экспорт и расположенной в районе г. Туапсе. Годовая реализация нефтепродуктов: автобензин – 100000 м³; дизтопливо – 120000 м³; мазут – 70000 м³, а их среднесуточная составляет: автобензин – 35 м³; дизтопливо – 42м³; мазут – 25 м³.
