Материал: Технология производства стального проката

В последнее время для удаления с поверхности металла окалины также начал применяться газопламенный способ, основанный на нагреве поверхности металла специальными многопламенными горелками, которые перемещаются вдоль обрабатываемого металла на тележках.

Для удаления пороков с поверхности полуфабриката можно использовать такие способы, как огневая зачистка, электродно-дуговая зачистка, обдирка на токарно-обдирочных станках, строжка на строгальных станках, фрезерование на специальных станках, пневматическая вырубка молотками и абразивная зачистка наждачными кругами.

При производстве высоколегированных сталей (нержавеющих, жаропрочных и др.) слитки, заготовки и слябы могут подвергаться сплошной обдирке поверхностного слоя на специальных токарных и строгальных станках большой мощности. Основное преимущество этого способа зачистки заключается в том, что при этом удаляются все поверхностные дефекты и обеспечивается получение значительно более чистой поверхности полуфабриката по сравнению с другими видами зачистки металла, так как обдирка слитков производится до полного удаления поверхностных пороков.

Основные недостатки обдирки - низкая производительность, большие потери здорового металла (до 10%) и необходимость предварительной термической обработки некоторых сталей перед зачисткой.

2.3 Нагрев металла перед прокаткой

В технологическом процессе прокатного производства исключительно большую роль играет нагрев металла, особенно высоколегированных, легированных и высокоуглеродистых сталей перед прокаткой. Нагрев металла в пламенных печах и колодцах прокатных цехов занимает свыше 90% времени всего цикла производства проката.

От нагрева металла в большой степени зависит качество готовой продукции, производительность прокатных станов, расход энергии и другие показатели работы прокатных цехов. Правильно выбранная технология нагрева металла в сочетании с правильным режимом его пластической деформации и охлаждения может в значительной степени локализовать отдельные дефекты литой стали, улучшить все характеристики готового сорта, и, наоборот, неудачно выбранная технология нагрева может привести к образованию новых пороков и получению окончательного брака.

Нагрев металла перед прокаткой должен обеспечить повышение его пластичности, снижение сопротивления деформации при прокатке и улучшение физико-механических и физико-химических свойств стали.

Правильное определение температуры нагрева является чрезвычайно ответственной задачей. Практически температуру нагрева металла устанавливают, исходя из специфических особенностей работы того или иного завода. При этом принято ориентировочно считать, что температура нагрева металла должна быть на 150° - 250° ниже температуры плавления и на 100° - 120° ниже температуры пережога.

Для сталей большинства марок диапазон температур нагрева колеблется в пределах 1050°- 1300°.

При установлении температурного режима нагрева металла необходимо учитывать также температурный интервал прокатки, который оказывает большое влияние на производительность прокатного стана, качество готовой продукции и выход годного.

При определении температурного интервала прокатки учитывается пластичность, и сопротивление стали деформации при различных температурах, а также требования к структуре металла. Для стали каждой марки характерен свой температурный интервал прокатки, обеспечивающий получение наилучших физико-механических свойств и структуры при оптимальных технико-экономических показателях работы стана.

Правильность установления температуры нагрева для стали данной марки может быть проверена экспериментально тремя способами. Первый способ обоснован на скручивании круглых образцов металла при различных температурах. Температура, при которой образец выдержит без разрушения наибольшее число скручиваний вокруг своей продольной оси, является оптимальной. Второй способ заключается в горячей осадке под молотом специально отлитых при разливке плавки проб в виде маленьких слиточков, размерами несколько больше маркировочных проб. Эти слиточки нагреваются до различных температур и ссаживаются под молотом в одинаковых условиях. Оптимальной является температура, при которой поверхность осаженных слиточков наиболее чистая.

Третий способ проверки правильности температуры - прокатка образцов на клин. Для этой цели отливаются несколько слитков квадратного сечения, от которых отрезают образцы длиной 200 мм - 250 мм, которые нагревают до различных температур прокатки и прокатывают на клин в валках с переменным сечением или на обычных валках клиновых образцов. Осмотр образцов показывает, при какой температуре и обжатии получается наиболее чистая поверхность, что характеризует оптимальный режим.

При нагреве металла контролируются следующие показатели:

а) температура в каждой зоне нагревательного устройства в продолжение всего периода нагрева;

б) скорость нагрева в каждой зоне печи;

в) общая продолжительность нагрева;

г) газовая атмосфера печи (контролируется на содержание Н2; СО, СО2 и СH4 в продуктах горения с тем, чтобы предупредить интенсивное окисление и обезуглероживание металла);

д) расход газа и воздуха;

е) давление в печи (колодцах), нормальный уровень которого должен быть 5-6 атм;

ж) температура в борове печи (колодцах);

з) своевременность кантовки (в процессе нагрева металла, особенно легированных сталей, для равномерного прогрева слитков и заготовок систематически, через определенные промежутки времени, производится их кантовка).

При нагреве в одной ячейке или печи слитков или заготовок разного развеса, но стали одной марки, нагрев ведется по металлу меньшего развеса. При нагреве в одной ячейке слитков разных марок режим нагрева устанавливается по стали, требующей более медленного подъема температур и более низкой температуры выдачи.

На современных нагревательных устройствах регулировка режима нагрева и контроль могут осуществляться при помощи счетно-решающих машин и телевизионных установок.

При выдаче металла контролируется, прежде всего, температура нагрева, которая проверяется оптическим пирометром, фотоэлементом или другими приборами при выдаче металла из печи и в начале прокатки. Одновременно проверяется равномерность прогрева слитка по всей высоте (визуально и по поведению его в процессе прокатки) - неравномерно нагретые слиток или заготовка будут изгибаться при прокатке из-за неравномерной вытяжки. Проверяется также состояние поверхности металла (визуально) и поплавочная выдача металла из нагревательных устройств.

3. Прокатка металла

Прокаткой называют процесс пластического формоизменения материала, последовательно увлекаемого в очаг деформации силами трения, действующими на контактной поверхности «деформируемая заготовка - движущийся инструмент».

При прокатке одновременно подвергается пластической деформации не весь объем материала, а лишь его часть, находящаяся в очаге деформации. Это позволяет обрабатывать большие массы материала при оптимальных энергозатратах и размерах оборудования, производить обработку с огромными скоростями, обеспечивать высокую точность получаемых изделий при минимальном износе инструмента.

Прокатка является одним из наиболее прогрессивных способов получения готовых металлоизделий и занимает ведущее положение среди существующих способов обработки металлов давлением.

Различают три основных способа прокатки, отличающиеся направлением обработки или характером выполнения деформации: продольная, поперечная и поперечно-продольная (винтовая). Каждый из этих способов можно производить при нагреве обрабатываемых заготовок (горячая) и без нагрева (холодная прокатка).

Продольная прокатка основана на деформации металла валками, расположенными параллельно в одной плоскости и вращающимися в разные стороны; ось прокатки металла перпендикулярна большим осям валков (рис. 3.1а).

Поперечная прокатка - это деформация металла двумя валками, вращающимися в одну сторону; ось прокатки параллельна большим осям валков (рис. 3.1б).

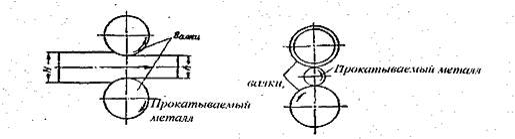

Рис. 3.1 а) схема продольной прокатки; б) схема поперечной прокатки.

Косая прокатка представляет собой деформацию металла двумя валками, расположенными под определенным углом друг к другу и вращающимися в одну сторону. При этом металл задается в валки вдоль их больших осей (рис. 3.2). Такое расположение валков придает металлу вращательное и поступательное движение.

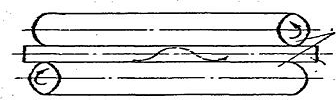

Рис. 3.2 Схема косой прокатки

Последние два способа прокатки предназначены для изготовления изделий в виде тел вращения (трубы, шары и т. д.).

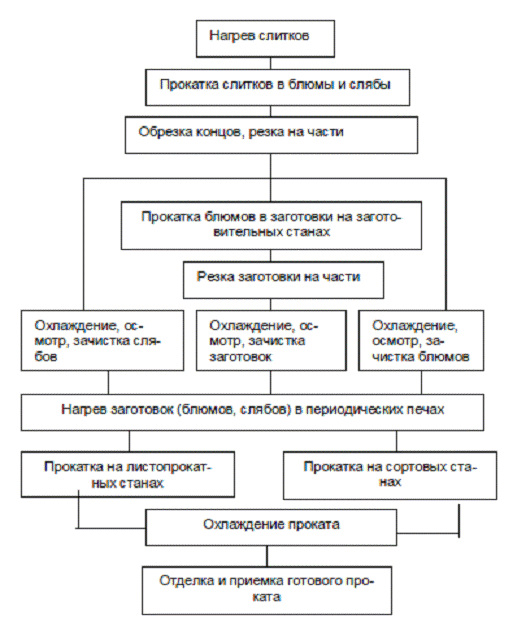

Технологический процесс прокатки предварительно зачищенной и нагретой стали включает в себя следующие операции:

) резка проката на мерные длины;

) охлаждение;

) термообработка;

) правка;

) отделка;

) контроль качества.

К технологическим параметрам прокатки относят: температуру деформируемой заготовки, частное (за один проход между валками) и общее обжатие заготовки, скорость прокатки (скорость выхода заготовки из валков может достигать до 100 м/с), диаметр валков и коэффициент контактного трения между инструментом и деформируемой заготовкой. Для характеристики деформации при прокатке используют абсолютные и относительные показатели:

абсолютное обжатие ;

относительное обжатие ;

коэффициент вытяжки , где:- высота заготовки до деформации;- высота заготовки после деформации;- длина заготовки до деформации;- длина заготовки после деформации.

Абсолютное и относительное обжатие заготовки за один проход ограничено условием захвата металла прокатными валками, а также их прочностью. Поэтому в зависимости от условий прокатки относительное обжатие за проход обычно не превышает 0,35 - 0,45. Кроме того, определенные ограничения накладывают физико-механические свойства деформируемого материала, особенно при холодной прокатке.

Основным деформирующим инструментом для прокатки металлоизделий обычно являются прокатные валки, в редких случаях используется и плоский клиновой инструмент. При изготовлении труб используют оправки (короткие, длинные, плавающие), назначение которых - оформлять внутреннюю поверхность полых изделий.

Валок состоит из рабочей части, или бочки, двух опор, или шеек, и хвостовика для передачи крутящего момента вращающемуся валку. Валки бывают цельные и составные, ручьевые и безручьевые (с гладкой цилиндрической или конической поверхностью, например, для прокатки листов или сортового профиля). Прокатные валки являются деформирующим инструментом, воспринимающим высокие удельные и суммарные давления и работающим в тяжелых условиях (температура, трение скольжения). Валки изготавливают из чугуна, стали и твердых сплавов. Обычно рабочая поверхность валков должна иметь высокую твердость, особенно при холодной прокатке, которая характеризуется большими удельными нагрузками. Диаметр рабочей поверхности валка в зависимости от назначения прокатного оборудования может лежать в широких пределах - от 1 мм до 1800 мм.

Малые диаметры применяют при холодной прокатке высокопрочных сплавов. В этом случае для обеспечения их нормальной эксплуатации применяют так называемые опорные валки, которые устанавливаются в специальных многовалковых клетях.

Прокатку осуществляют на специальном оборудовании, которое принято называть прокатным станом. Он включает комплекс технологических машин и устройств. Основное оборудование прокатного стана предназначено для выполнения главной операции в технологическом процессе - прокатки, т.е. для осуществления вращения валков и непосредственной пластической деформации заготовки для придания ей необходимой формы, размеров и свойств. Это оборудование принято называть главной линией прокатного стана. Различают станы: одновалковые, двухвалковые, многовалковые, линейные, непрерывные, полунепрерывные, заготовочные, листовые, сортовые, балочные, специальные и т.д.

Помимо пластической деформации, на прокатном стане выполняют другие разнообразные операции, включающие в себя как рассмотренную выше подготовку к прокатке, так и транспортировку, отделку и контроль качества готовой продукции.

Транспортные устройства перемещают заготовки вдоль и поперек стана, поднимают и опускают, поворачивают вокруг горизонтальной и вертикальной оси. К ним относят: рольганги, манипуляторы, кантователи и поворотные механизмы, подъемно-качающие столы, опрокидыватели, слитковозы и т.д. Оборудование для отделки и контроля проката включает: устройства для резки металла, машины для правки проката, устройства для термообработки проката, агрегаты для металлических и полимерных покрытий, устройства и приборы для контроля качества проката, машины для увязки и пакетирования проката.
