Материал: Технологические инновации на предприятии

Примером российской технологической инновации на предприятии может послужить система управления инновационной деятельностью промышленного предприятия, представленная С.В. Пименовым (рис. 1)].

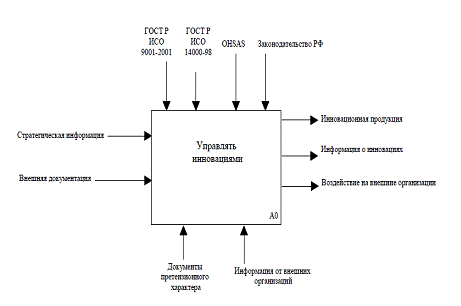

Рисунок 1. - Контекстная диаграмма системы управления инновационной деятельностью промышленного предприятия.

Как отмечает автор приведенной инновации С.В. Пименов, «Для моделирования использована DFD-технология, позволяющая разбивать систему на функциональные компоненты (процессы), представлять их в виде сети, связанной потоками данных. DFD-технология позволяет продемонстрировать, как каждый процесс преобразует свои входные данные в выходные, а также выявить отношения между этими процессами».

Правительством РФ в 2012 г. на основе предварительно проведенного конкурсного отбора был утвержден перечень инновационных территориальных кластеров, которые могут рассчитывать на поддержку федерального центра. Перечень инновационных территориальных кластеров представлен в таблице 1.

Таблица 1. - Перечень инновационных территориальных кластеров, утвержденный Правительством РФ

По мнению М.Т. Саблина, существуют факторы, которые будут замедлять и препятствовать внедрению новых технологий в организации, наиболее существенным из которых является сопротивление сотрудников организации осуществляемым изменениям.

Дж.П. Коттера отмечает восемь причин неудач внедрения нововведений:

избыток самоуспокоенности;

неумение создать достаточно влиятельную команду реформаторов;

недооценка умения формулировать конечные цели;

отставание пропаганды видения будущего в 10, 100 и более раз;

позволение препятствиям блокировать новое видение;

отсутствие ощутимых быстрых успехов;

преждевременное празднование победы;

невозможность укоренения изменений в организационной культуре.

Задача руководителя - своевременно и адекватно выявить эти причины и отреагировать на сопротивление :

Характеризуя практические аспекты понятия технологические инновации, стоит отметить и то, что, как отмечает Н.К. Рогозин, «при выборе технологий, заслуживающих государственной поддержки, используются три группы или сферы критериев: экономическая; технологическая и социальная; экономическая учитывает возможности коммерциализации продуктов технологий и срок окупаемости проектов.

Технологические инновации позволяют улучшить экономические показатели за счет оптимизации использования ресурсов и производственных мощностей и организации перспективных технологий.

Таким образом, изучив сущность технологических инноваций на предприятии, необходимо сделать следующие выводы:

технологические инновации включает такие аспекты, как систему статистических показателей инновационной деятельности промышленных предприятий; понятие жизненного цикла технологических инноваций; практические примеры технологических инноваций промышленных предприятий; причины и факторы неудач введения инноваций;

технологические инновации на предприятии - движущая сила развития не только предприятия, но всей экономики;

инновационность - это то качество, тот двигатель, который обеспечивает развитие всех отраслей, всей экономики, и, соответственно, самого государства.

2. Результаты сбора, анализа и обобщения экспертной оценки инновационного проекта по совместному производству котельных установок и альтернативного варианта

.1 Информационный раздел проекта по совместному производству котельных установок

Были установлены два варианта патента для разработки проекта по организации совместного производства котельных установок.

. Патент № 2037089. Котельная установка. Использование: в теплоэнергетике и различных устройствах промышленности и сельского хозяйства для получения пара.

Заявитель: Конструкторское бюро химавтоматики.

Авторы: Грибков Ю.В.; Полиенко В.И.; Шипулин Ю.А.

Патентообладатель: Конструкторское бюро химавтоматики.

Адрес для переписки: не указан.

Существуют заявки на аналогичные изобретения, в России:

авторское свидетельство СССР № 1420668, кл. F 28В/30, 1988 год - парогенератор, содержащий герметичную камеру воды с электродами, которая нижней частью подключена к питательной емкости трубопровода;

авторское свидетельство СССР N 981750, кл. F 22В 1/30, 1982 - котельная установка, содержащая питательный бак, электродный котел, снабженный расположенным ниже электродов водоподводящим патрубком и водоотводящим патрубком, расположенным между электродами и водоподводящим патрубком;

авторское свидетельство СССР N 1668848, ка F 22В1/30, 1991 год - наиболее близкий аналог исследуемого изобретения - котельная установка, содержащая герметичный электродный котел с пароотводящей трубой, снабженной запорным вентилем и размещенной по высоте на уровне котла. Котел подключен питательным трубопроводом к установленному над котлом питательному баку, снабженному регулятором уровня питательной воды.

Зарубежных аналогов исследуемого изобретения не установлено.

Изобретение относится к теплоэнергетике и может быть использовано в различных устройствах промышленности и сельского хозяйства для получения пара из воды. Сущность изобретения представлена на рис. 2.

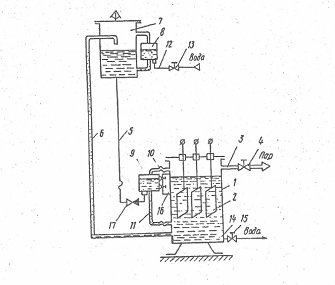

Рисунок 2 - Котельная установка

Сущность изобретения: котельная установка содержит герметичный электродный котел 1 с электродами 2 и пароотводящей трубой 5, снабженной запорным вентилем 4. Котел 1 подключен опускным 5 и подъемным 6 трубопроводами к установленному над ним питательному баку 7, снабженному регулятором уровня питательной воды 8. На опускном трубопроводе 5 установлен дополнительный регулятор уровня воды 9, соединенный своим верхним патрубком 10 с паровой полостью котла 1, а нижним патрубком 11 - с жидкостной полостью котла 1, и размещенный относительно котла 1 по высоте ниже пароотводящей трубы 3 и выше электродов 2

В парогенераторных котельных установках с электродным котлом и питательным баком одной из важнейших проблем является проблема надежного вывода котла на номинальный режим и исключения попадания воды в расходный трубопровод пара при переходных процессах. Эти проблемы в основном связаны с пропорциональной зависимостью силы тока между электродами от температуры воды и запаздыванием времени нагрева воды в котле до температуры кипения относительно времени затопления электродов котла водой при переходных режимах работы котельной установки, что приводит к попаданию воды в расходный трубопровод и делает невозможным дальнейший вывод парогенератора на номинальный режим, снижает качество пара и надежность работы котельной установки в целом.

Целью изобретения является устранение указанных недостатков наиболее близкого аналога исследуемого изобретения - котельной установки, содержащей герметичный электродный котел с пароотводящей трубой, снабженной запорным вентилем и размещенной по высоте на уровне котла; повышение технических характеристик котельной установки; обеспечение надежного запуска и выхода на номинальный режим; упрощение конструкции установки; повышение качества пара, вырабатываемого в установке.

Поставленная цель достигается, тем, что в предлагаемой установке, содержащей герметичный электродный котел с электродами и пароотводящей трубой, снабженной запорным вентилем, расположенной на45 уровне котла по высоте, подключенный спускным и подъемным трубопроводами к установленному над котлом питательному баку, снабженному регулятором уровня питательной воды, на опускном трубопроводе установлен дополнительный регулятор уровня воды, соединенный своим верхним патрубком с паровой полостью котла, а нижним патрубком - с жидкостной полостью котла ниже электродов, причем дополнительный регулятор размещен относительно котла по высоте ниже пароотводящей трубы и выше электродов.

Формула изобретения.

. Котельная установка, содержащая электродный котел с вертикальными электродами и с паровой и жидкостной полостями, снабженный пароотводящей трубой с запорным вентилем, размещенным на уровне котла по высоте, подключенный опускным и; подъемным трубопроводами к установленному над котлом питательному баку, снабженному регулятором уровня питательной воды, отличающаяся тем, что; на опускном трубопроводе установлены обратный клапан и дополнительный регулятор уровня воды, сообщенный посредством верхнего патрубка с паровой полостью котла, а посредством нижнего патрубка - с жидкостной полостью в зоне, расположенной ниже электродов, причем упомянутый дополнительный регулятор размещен относительно котла по высоте ниже пароотводящей трубы и выше электродов.

. Установка по п.1, отличающаяся тем, что дополнительный регулятор уровня воды установлен на жестко соединённой с установкой мерной планке с возможностью его вертикального перемещения и крепления относительно котла, а опускной трубопровод и патрубки упомянутого дополнительного регулятора выполнены из гибкого материала.

. Патент № 2036374. Котельная установка. Использование: в котельных установках с электродными котлами.

Заявитель: Конструкторское бюро химавтоматики.

Авторы: Грибков Ю.В.; Микиша А.С. Полиенко В.И.; Шипулин Ю.А.

Патентообладатель: Конструкторское бюро химавтоматики.

Адрес для переписки: не указан.

Существуют заявки на аналогичные изобретения, в России:

авторское свидетельство СССР N 1430668. кл. F 22В 1/30.1986 год - парогенератор, содержащий герметичную камеру нагрева воды с электродами, которая нижней частью подключена к питательной емкости с помощью трубопровода;

авторское свидетельство СССР 981750, кл. F 22В 1/30,1982 год - наиболее близкий аналог исследуемого изобретения - котельная установка, содержащая питательный, бак и электродный паровой котел, снабженный расположенным ниже электродов водоподводящим, а в зоне между последним и электродами - водоотводящим патрубками, подключенными к упомянутому питательному баку опускным и подъемным трубопроводами соответственно, которые оснащены теплообменниками, а котел дополнительно оснащен патрубком, расположенным выше нижних концов электродов и подключенным к подъемному трубопроводу.

Использование: в котельных установках с электродными котлами. Сущность изобретения: установка дополнительно снабжена стартерным котлом с нагревателями, гидравлически соединенным с нижней частью электродного котла и с водоподводящими патрубками, что позволяет при переходных режимах подавать в электродный котел кипящую воду.

Зарубежных аналогов исследуемого изобретения не установлено.

Использование: в котельных установках с электродными котлами. Сущность изобретения: установка дополнительно снабжена стартерным котлом с нагревателями, гидравлически соединенным с нижней частью электродного котла и с водоподводящими патрубками, что позволяет при переходных режимах подавать в электродный котел кипящую воду.

Изобретение относится к теплоэнергетике и может быть использовано в устройстве котельных установок и электродных парогенераторов.

В парогенерирующих котельных установках с электродным котлом и питательным баком одной из важнейших проблем является проблема обеспечения надежного вывода котла на номинальный режим и обеспечения заданных динамических характеристик котла на переходных режимах при весовых, габаритных и мощностных характеристика системы электропитания котла, соответствующих номинальному режиму. Эти проблемы в основном связаны с пропорциональной зависимостью силы тока (мощности, отдаваемой электродами) от температуры воды, с запаздыванием времени нагрева воды в котле до температуры кипения относительно времени заполнения котла водой из питательного бака, что делает возможным дальнейший выход котла на номинальный режим генерирования пара, т.е. снижается надежность работы котла.

Целью изобретения является устранение указанных недостатков известной котельной установки, являющейся наиболее близким аналогом исследуемого патента (авторское свидетельство СССР 981750, кл. F 22В 1/30,1982 год); повышение динамических характеристик и повышение надежности выхода ее на номинальный режим с дежурного за счет подачи в этот период в котел воды, нагретой до кипения (в системе электропитания котла с габаритными, весовыми мощностными параметрами, соответствующими номинальному режиму работы котла).

Цель достигается тем, что в котельной установке, содержащей электродный паровой котел, питательный бак с регулятором уровня воды, опускной трубопровод, соединенный вверху с питательным баком, а внизу - с водоподводящими патрубками, установлен дополнительно стартерный котел с нагревателем, например электродным, при этом стартерный котел соединен гидравлически своей верхней частью горловым трубопроводом с нижней частью электродного котла и газ-лифтовым трубопроводом с опускным трубопроводом, а нижней частью соединен с водоподводящими патрубками.

Формула изобретения. Котельная установка, содержащая электродный паровой котел с электродами. Питательный бак с регулятором уровня, опускной трубопровод, соединенный гидравлически верхней частью с питательным баком, а нижней частью - с водоподводящими патрубками, переливной, сливной, заправочный и дыхательный трубопроводы с запорными вентилями, отличающаяся тем, что с целью повышения динамических характеристик и надежности в работе, она дополнительно содержит стартерный котел с нагревателем, гидравлически соединенный верхней частью посредством горлового трубопровода с нижней частью электродного котла, а посредством газ-лифтового трубопровода - с упомянутым трубопроводом, а нижней частью - с водопроводящими патрубками.
