Материал: Строительство детского сада на 280 мест

Кавальер устраивается протяженностью равной ширине устраиваемой выемки LКАВ = 94,38 м.

Площадь поперечного сечения кавальера

КАВ = VКАВ/ LКАВ = 1673,6/94,38=17,73 м2.

Принимаем h=3 м

 кав=(а+2,01)·h

Из уравнения находим параметр a:

а=3,9 м.

Рисунок 3.1- Схема срезки растительного слоя бульдозером

Геометрические характеристики кавальера изображены на рисунке 3.2.

Рисунок 3.2- Поперечное сечение кавальера

.2.3 Определение параметров земляных сооружений

Для определения размеров земляного сооружения необходимо учесть размеры фундаментов, шпунтового ограждения, опалубки и ее элементов креплений и др.

При устройстве ленточных фундаментов под здание выбираем следующий способ загружения - общий котлован. Размеры котлована по дну складываем из расстояния между осями, привязки подошвы фундамента к оси плюс по 0,2 м с каждой стороны фундамента для устройства песчаной подушки.

Максимальные размеры котлована по дну, исходя из плана фундамента следующие:= 66,14 м;= 65,94 м.

3.2.4 Подсчет объема земляного сооружения

Узнав размеры котлована, объем определим по формулам расчета объемов различных геометрических тел. При сложной конфигурации сооружение необходимо разбить на отдельные простые объемы. В нашем случае котлован имеет сложную геометрическую форму - определим его объем графо-аналитически.

Объем котлована составил:= 5267,4 м3

Подчистка дна котлована производится вручную, поэтому устройство пандуса для съезда бульдозера в котлован не требуется.

3.2.5 Подсчет объемов работ по подчистке дна котлована

Объем подчистки дна котлована после отрывки его экскаватором определяем по формуле:

, м3,

где Fк- площадь котлована по дну, м2;н - толщина недобора грунта.

При работе экскаватора допускаемый недобор равен hн=15см.

3.2.6 Подсчет объемов работ по обратной засыпке

Объем грунта обратной засыпки () определяем исходя из проектируемого здания, оснащённого подвалом. Значит, обратная засыпка будет осуществляться лишь для пазух по периметру здания с учётом коэффициента остаточного разрыхления ().

,пазух= VК-S∙h = 5267,4-2128∙2,25= 479,4 м3,

где S - площадь здания по наружному контуру фундаментных блоков;- глубина пазух.

 456,6 м3

Грунт обратной засыпки необходимо уплотнить послойно. Засыпку производят бульдозером, а уплотнение электротрамбовкой.

Объем работ по уплотнению грунта измеряется в м2, тогда суммарная площадь уплотняемого грунта (Fупл) определяют по формуле:

, м2

где hу - толщина слоя грунта, который может быть уплотнен механизмом. hу=0,2 м

.2.7 Выбор экскаватора

Выбираем экскаватор марки ЭО-3323 (рисунок 3.3). Вместимостью ковша 0,5 м. Наибольшая глубина копания 5,4 м. Наибольший радиус копания 8,5 м. Наибольшая высота выгрузки 4,9 м. Мощность двигателя 74,8 л.с. Масса экскаватора марки ЭО - 3323 - 14 тн.

Согласно п. 7.2.4 [11], минимальное расстояние от основания выемки до ближайшей опоры машины при суглинистом грунте составляет 2,31 м для выемки глубиной 2,25 м.

Рисунок 3.3- Схема расположения экскаватора марки ЭО-3323 при разработке котлована.

3.3 Монтажные работы

.3.1 Подсчет объемов монтажных работ

Исходя из оснований данного проекта, необходимо определить количество монтажных элементов, их массу, размеры по спецификациям или каталогам типовых конструкций или справочным данным. Полученные данные по определению количества монтажных элементов и перечень рабочих процессов необходимо занести в таблицу 3.2.

Исходным документом для составления калькуляции трудовых затрат и выбора монтажных и транспортных машин является сводная ведомость объемов работ.

Таблица 3.2 - Сводная ведомость монтажных элементов

3.3.2 Выбор монтажных приспособлений

Для монтажа фундаментных блоков, а так же подушек ленточного типа необходимо принять двухветвевые стропы 2СК-2,5 грузоподъемностью равной 2,5 т, массой 100 кг и расчетной высотой 2,0 м; четырехветвевые стропы 4СК-1,25 грузоподъемностью равной 1,25 т, массой 40 кг и расчётной высотой 2,0 м.

3.3.3 Выбор монтажного крана

Выбор крана производим сравнением технических параметров с требуемыми.

Используя разрез, определим вылет крюка крана.

, где:

- конструктивный размер, который определяется строительными чертежами, а так же схемой производства работ, равный 12, 81 м;- размер, который принимается равным 0, 2 м;- размер, который определяется по таблице 3 [12] и принимается равным 2, 4 м;- конструктивный размер крана равный 1,6 м.

Максимальная грузоподъемность:

Для установки фундаментного блока определим высоту подъёма крюка,

, где

- превышение обреза фундамента относительно уровня стоянки крана,

- безопасный зазор, ;

- высота элемента, принимаем равной 0,6 м;

- высота строповки, .

Выбираем кран марки СКГ-30 грузоподъемностью 30 т, вылетом стрелы 25 м.

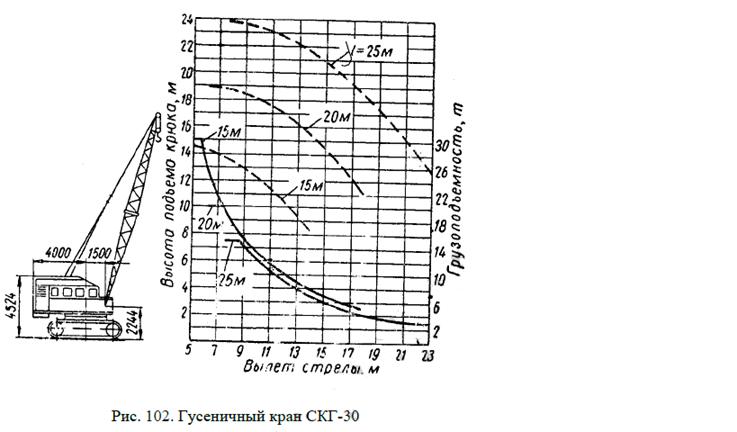

Рисунок 3.4 - Грузовысотная характеристика крана марки СКГ-30.

3.4 Комплексно-механизированный способ производства нулевого цикла и технико-экономическое обоснование производства работ

.4.1 Определение трудоемкости работ

Составляя калькуляцию трудовых затрат на основании объемов работ (пункт 3.1, 3.3) и [16, 15, 17], определяют трудоёмкость и представляют её в виде таблицы. Калькуляция трудозатрат отображена в приложении 3.

3.4.2 График производства работ

На основании калькуляции трудозатрат и в соответствии с запланированной сменностью работ заполняется график производства работ.

При планировании необходимо непосредственно обеспечить полную загрузку машин, организовать производство работ поточным методом с соблюдением правильной последовательности ведения отдельных работ и обеспечение их качества. Следует учесть, чтобы промежуток времени между отрывкой котлована и устройством фундаментов был минимален. После возведения фундаментов необходимо произвести засыпку пазух с тщательным уплотнением грунта. График производства работ представлен в виде таблицы и отображён на листе графической части.

3.5 Техника безопасности

Мероприятия по технике безопасности обязаны обеспечивать безопасное ведение работ в конкретных условиях строительной площадки. Они разрабатываются в соответствии с [12] и [11].

3.5.1 Организация строительной площадки, участков работ и рабочих мест

Во избежание доступа посторонних лиц, зоны, постоянно действующих опасных производственных факторов, должны быть ограждены защитными ограждениями. Производство строительно-монтажных работ в таких зонах не допускается.

Строительная площадка во избежание доступа посторонних лиц так же должна быть ограждена. Ограждения, которые примыкают к местам массового прохода людей, оборудуются сплошным защитным козырьком.

Строительная площадка, участки работ, рабочие места, проезды и проходы к ним в тёмное время суток должны быть освещены. Освещенность должна быть равномерной, без слепящего действия осветительных приборов на работающих. Не допускается производство работ в неосвещенных местах. Проходы с уклоном более 200 необходимо оборудовать трапами или лестницами с ограждением.

Ширина проходов к рабочим местам и на рабочих местах должна быть не менее чем 0,6 м, а высота проходов в свету не менее чем 1,8 м.

Подача материалов, строительных конструкций и узлов оборудования на рабочие места должна быть произведена в технологической последовательности, которая обеспечивает безопасность работ. Складировать материалы и оборудование на рабочих местах нужно так, чтобы они не стесняли проходы и не создавали опасность при выполнении работ.

Строительный мусор необходимо опускать по закрытым желобам, в закрытых ящиках или контейнерах. Сбрасывать мусор без желобов или других приспособлений допустимо с высоты не более 3 м. Места, на которые сбрасывается мусор, нужно со всех сторон оградить, или установить надзор для предупреждения об опасности.

3.5.2 Эксплуатация строительных машин

Оставлять без наблюдения машины с работающим двигателем не допускается.

Перемещение, установка и работа машин вблизи выемок (котлованов, траншей, канав и т.п.) с неукрепленными откосами допустима только за пределами призмы обрушения грунта на расстоянии, которое устанавливается проектом производства работ.

При эксплуатации машин должны быть приняты определённые меры, предупреждающие их опрокидывание или самопроизвольное перемещение под действием ветра или при наличии уклона местности.

3.5.3 Техника безопасности при устройстве котлована

Чтобы исключить размыв грунта, образование оползней, обрушение стенок выемок в местах производства земляных работ, до их начала, необходимо обеспечить отвод поверхностных и подземных вод.

На месте производства работ не должно быть валунов, деревьев, строительного мусора.

До начала производства земляных работ в местах расположения действующих подземных коммуникаций, должны быть разработаны и согласованы мероприятия по безопасным условиям труда с организациям, эксплуатирующими эти коммуникации, расположение подземных коммуникаций на местности обозначается соответствующими знаками или надписями.

Земляные работы в зоне действующих подземных коммуникаций необходимо осуществлять под непосредственным руководством прораба или мастера. В охранной зоне кабелей, находящихся под напряжением, или действующего газопровода, наблюдение должны вести работники электро- или газового хозяйства.

При работе экскаватора не разрешается производить какие-либо другие работы со стороны забоя и находиться работникам в радиусе действия экскаватора более 5 м.

Грунт, который извлекается из котлована, необходимо разместить на расстоянии не менее 0,5 м от бровки выемки.

Производство работ в котлованах с откосами, подвергшимися увлажнению, разрешается только после тщательного осмотра производителем работ (мастером) состояния грунта откосов и обрушения неустойчивого грунта в местах, где обнаружены "козырьки" или трещины (отслоения).

Перед допуском рабочих в котлован нужно проверить устойчивость откосов.

Односторонняя засыпка пазух при устройстве фундаментов допускается в соответствии с ППР после осуществления мероприятий, которые обеспечивают устойчивость конструкции при принятых условиях, способах и порядке засыпки.

Погрузка грунта на автосамосвалы должна производиться со стороны заднего или бокового борта.

Автомобили-самосвалы при разгрузке на насыпях, а также при засыпке выемок необходимо устанавливать не ближе 1 м от бровки естественного откоса.

Места разгрузки автотранспорта должны определяться регулировщиком.

3.5.4 Монтажные работы

На участке (захватке), где ведутся монтажные работы, не допускается выполнение каких-либо других работ и нахождение посторонних лиц.

Способы строповки элементов конструкций и оборудования должны обеспечивать их подачу к месту установки в положении, близком к проектному.

Запрещается подъем сборных железобетонных конструкций, которые не имеют монтажных петель или меток, обеспечивающих их правильную строповку и монтаж.

Строповку конструкций и оборудования нужно выполнять грузозахватными средствами, обеспечивающими возможность дистанционной расстроповки с рабочего горизонта, в случаях, когда высота до замка грузозахватного средства превышает 2 м.

Элементы монтируемых конструкций или оборудования во время перемещения должны удерживаться от раскачивания и вращения гибкими оттяжками.

Во время перерывов в работе недопустимо оставлять поднятые элементы конструкций и оборудования на весу.

Для перехода монтажников с одной конструкции на другую необходимо применять инвентарные лестницы, переходные мостики, трапы, которые имеют ограждение.

Не допускается переход монтажников по установленным конструкциям и их элементам (фермам, ригелям и др.), на которых невозможно установить ограждение без применения специальных предохранительных приспособлений (надежно натянутого вдоль фермы или ригеля каната для закрепления карабина предохранительного пояса и т.д.).

Не допускается выполнять монтажные работы на высоте в открытых местах при скорости ветра 15 м/с и более при гололедице, грозе, тумане, исключающем видимость в пределах фронта работ. Работы по перемещению и установке вертикальных панелей и подобных им конструкций с большой парусностью следует прекращать при скорости ветра 10 м/с и более.
