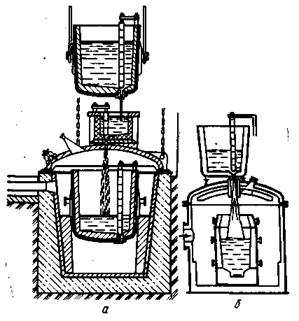

Рисунок 14 - Схема струйного ковшевого камерного
вакууматора: а - перелив из ковша в ковш; б - разливка в изложницу
Эффективность вакуумирования резко повышается,
если вместо ковша ставят изложницу. В настоящее время таким способом отливаются
все крупные кузнечные слитки для деталей ответственного назначения (рисунок 14,
б). Металл в этом случае затвердевает в условиях вакуума, не подвергаясь
процессам вторичного окисления при контакте с воздухом.
.2 Процесс АСЕА-СКФ
На рисунке 15 показан процесс АСЕА-СКФ,
технологические операции которого расчленены по отдельным стендам. Установка
позволяет производить вакуумную дегазацию, вакуумное обезуглероживание
кислородом, электродуговой нагрев, десульфурацию и все это обеспечивается также
обычно электромагнитным перемешиванием расплава. В результате достигается очень
тонкое регулирование температуры и химического состава расплава по всему объему
ковша.

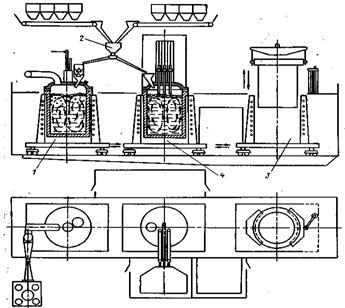

Рисунок 15 - Схема обработки металла по способу
АСЕА-СКФ: 1, 4 - стенды вакуумирования и нагрева; 2 - система дозирования и
подачи ферросплавов; 3 - сталевоз с электромагнитным перемешиванием
Все стенды устанавливаются в линию на одной оси
и связаны железнодорожным путем, по которому перемещается сталевоз (рисунок
16). Ковш ставится на сталевоз и в зависимости от исходной температуры расплава
может быть подвергнут вакуумированию, а затем подогреву, или наоборот.

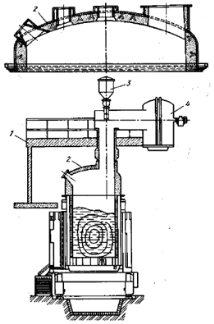

Рисунок 16 - Устройство вакуумного стенда и его
крышки: 1 - портал; 2 - крышка; 3 - шлюз для подачи ферросплавов; 4 - вакуумная
система
.3 Вакуумирование металла в выносных вакуумных
камерах
Принцип процесса обработки расплава заключается
в многократном засасывании небольших порций металла в камеру, где каждая порция
в течение короткого времени дегазируется и сливается назад в ковш. Для
осуществления такого процесса камера снабжается патрубком, который перед
вакуумированием погружается в металл, находящийся в ковше, на глубину 300...600
мм, что исключает подсос воздуха в вакуум-камеру (рисунок 17).

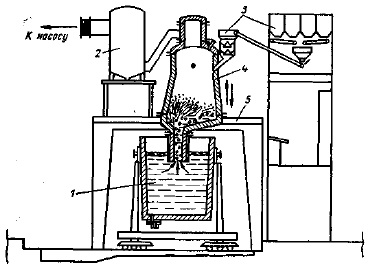

Рисунок 17 - Схема порционного вакууматора: 1 -
сталеразливочный ковш; 2 - холодильник; 3 - система дозирования и подачи
ферросплавов; 4 - вакуум-камера; 5 - стенд для подъема и опускания камеры
Форма рабочего пространства порционных
вакуум-камер до настоящего времени не имеет оптимального решения, чем
объясняется большое число ее разновидностей (рисунок 18).
Рисунок 18 - Разновидности профиля порционных
вакуум-камер: 1 - погружной патрубок; 2 - металлоприемник или ванка; 3 -
переходной участок; 4 - участок обслуживания камеры; 5 - горячий вакуум-провод
2.4 Циркуляционные вакууматоры
Процесс циркуляционного вакуумирования
заключается в обработке вакуумом металла, непрерывно текущего через
вакуум-камеру по двум патрубкам, опущенным в ковш с расплавом. Для обеспечения
непрерывного подъема металла в камеру в один из патрубков подается аргон,
пузырьки которого в результате большой разницы плотностей, поднимаясь с высокой
скоростью вверх по патрубку, увлекают за собой расплав, выполняя функции
транспортирующего газа. В камере металл дегазируется и, становясь более плотным
и тяжелым, сливается по второму патрубку в ковш (рисунок 19).

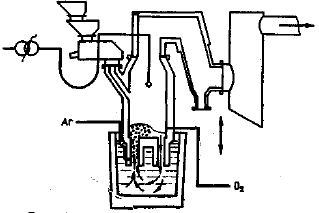

Рисунок 19 - Схема циркуляционного вакууматора
ЗАКЛЮЧЕНИЕ
Дальнейшее развитие способа с применением
магнитогидравлических устройств (МГД-устройств) для перемещения жидкого металла
позволит внедрить прогрессивный процесс совмещения струйного вакуумирования с
процессом непрерывного литья стали.
БИБЛИОГРАФИЧЕСКИЙ СПИСОК
1. Механическое оборудование металлургических заводов. Механическое оборудование конвертерных и мартеновских цехов: Учебник / В. М. Гребеник, Ф. К. Иванченко, Б. А. Павленко и др. - К.: Вища шк., 1990. - 288 с.: ил.
. Внепечная обработка стали: Учебник для вузов. Поволоцкий Д. Я., Кудрин В. А., Вишкарев А. Ф. - М.: «МИСИС», 1995. - 256 с.
. Конструкции и проектирование агрегатов сталеплавильного производства. / Григорьев В. П., Нечкин Ю. М., Егоров А. В., Никольский Л. Е.: Учебник для вузов. - М.: «МИСИС», 1995. - 512 с.
