2.4 Конструкция и оборудование скважин (необходимость данного раздела согласовывает с руководителем)


Настоящую работу проведем на примере месторождения ВК 3 ОАО «ТНК Нягань».

Систематическое ведение работ по гидродинамическим и термометрическим исследованиям паронагнетательных и добывающих скважин осуществлялась службами ОАО «ТНК Нягань» и разовые по заданиям отраслевыми специализированными организациями (НПО Союзтермнефть, Тюменским отделом ВНИИ и др.).

Порядок исследований и методика обработок результатов исследований отвечал требованиям «Методического руководства по применению комплекса гидротермодинамических, гидрохимических, физико-химических и промыслово-геофизических исследований для контроля за разработкой нефтяных месторождений при тепловых методах воздействия на пласт» (РД 39-0148290-201-85). Результаты гидродинамических исследований обрабатывались машинным способом по программам, составленным НГДУ «ВК 3». Весь фонд Ем-Ёгского месторождения механизирован. Имеется информация о 2373 исследованиях методами КПД, КВД, КПУ и КВУ на скважинах Ем-Ёгского месторождения за период с 1986 по 2005г., из которых 1230 признаны корректными. Количество исследованных скважин достигало свыше 200 в год (22% общего фонда скважин), в среднем составляя около 70 скважин/год. В 2004-2015г. объемы исследований скважин гидродинамическими методами сократились до 20 скважин в год.

Результаты интерпретации данных ГДИ по абалакскому ярусу приведены в таблице 8.

Таблица 8 - Результаты гидродинамических исследований скважин Абалакского яруса

Наименование

количество

Интервал

Среднее


скважин

измерений

изменения

значение

Начальное пластовое давление, МПа





12,5

Начальная пластовая температура, оС





28

Добывающий фонд

Дебит жидкости, м3/сут

527

1096

0,1

143,9

Обводненность, %

527

1096

0,0

98,0

35,3

Продуктивность, т/(сут*МПа)

443

807

0,0

68,3

1,5

Гидропроводность, м2*м*10-12/(Па*с)






Призабойная зона пласта

527

1096

0,0

365,2

9,6

Удаленная зона пласта

443

807

0,1

244,8

9,1

Пьезопроводность, 10-4м2/с






Призабойная зона пласта

527

1096

0,2

1719,6

27,7

Удаленная зона пласта

443

807

0,1

4037,3

38,3

Проницаемость, мкм2






Призабойная зона пласта

527

1096

0,000

0,569

0,092

Удаленная зона пласта

443

807

0,000

0,134

0,127

Приведенный радиус скважины, м

443

807

0,0

987,3

12,5

Скин-эффект

443

807

-4,5

149,4

15,8


Начальное пластовое давление, приведенное к отметке ВНК составляло 12,5 МПа, начальная пластовая температура равнялась 28оС.

Как видно из приведенной таблицы, основная масса исследований по месторождению относится именно к абалакскому ярусу. Из 817 скважин, перебывавших в эксплуатации на абалакском ярусе, исследовано 574 скважины (70% фонда). Большая часть исследований выполнена на добывающем фонде. Из 161 нагнетательной скважины, принимавших участие в разработке яруса, данные исследований имеются только по 47. Всего выполнено 2107 исследований, из которых признаны кондиционными 1352. Среднее значение проницаемости удаленной зоны пласта по добывающим скважинам составило 127´10-3 мкм2, что существенно ниже проницаемости, определенной на керне. Возможно это объясняется некорректностью принятых при расчетах величин работающих толщин и вязкости водонефтяной смеси. Полученная по результатам исследований нагнетательных скважин средняя проницаемость составляет 101´10-3 мкм2. При более высоких, чем в добывающих скважинах, продуктивности и гидропроводности - проницаемость оказалась немного ниже.

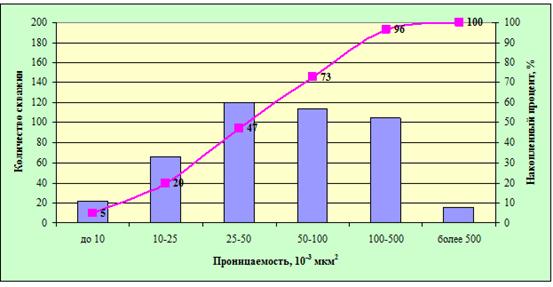

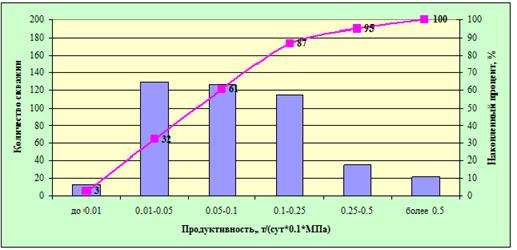

Гистограммы проницаемости и продуктивности по результатам ГДИ скважин абалакского яруса приведены на рис.10. Почти 80% скважин по результатам ГДИ имеют проницаемость до 100´10-3 мкм2.

Рисунок 10 - Гистограммы проницаемости и продуктивности по результатам ГДИ для добывающих скважин абалакского яруса

Распределение средних проницаемостей по скважинам на площади яруса приведено в приложении 2. Можно отметить, что более высокие значения связаны в основном с центральной частью залежи. Но помимо того, что эти зоны имеют наибольшие нефтенасыщенные толщины, именно в центральную часть залежи было закачено основное количество теплоносителя.

В входе исследований и анализа были проанализированы несколько причин снижения проницаемости ПЗП характерных для Ем-Ёгского месторождения по выбранным скважинам.

Также основным источником информации для анализа являться «Технологический режим работы скважин по состоянию на ноябрь месяц» а также карта текущих подвижных запасов. В результате анализа фонда скважин были подобраны 7 скважин. Данные по скважинам приведены в таблице 10, а их проектирование показано на рисунке 11.


Таблица 10 - Скважины с явным снижением проницаемости

Месторождение

№ скв.

Динамика снижения проницаемости (Д)

Динамика снижения продуктивности (м³/атм)

Остаточные запасы (тыс.т)



2007г

2008г

2009г

2007г

2008г

2009г


ВК 3

231

0,04

0,035

0,02

0,40

0,35

0,20

19,353

ВК 3

1291

0,017

0,015

0,011

0,14

0,12

0,08

10,521

ВК 3

294

0,029

0,026

0,024

0,24

0,21

0,19

20,278

ВК 3

458

0,013

0,01

0,007

0,17

0,14

0,11

14,682

ВК 3

531

0,033

0,029

0,028

0,40

0,36

0,35

20,750

ВК 3

1233

0,017

0,016

0,013

0,24

0,23

0,20

12,445

ВК 3

544

0,02

0,011

0,007

0,26

0,17

0,13

23,320


Для поддержания пластового давления на Ем-Ёгском месторождении осуществляется закачка подтоварной (пластовой) воды в нагнетательные скважины. На дату анализа действующий фонд нагнетательных (подтоварная вода) скважин составляет 59 скважин. Закачка пластовой воды в год составляет 2,094 мил.м³./7/. Для условий нефтяных пластов Ем-Ёгского месторождения в целях сохранения устойчивой приемистости нагнетательных скважин допустимое содержание в закачиваемой воде допускает содержание

механических примесей в (КВЧ) - не более 30-50 мг/л;

нефтепродуктов - не более 50 мг/л;

Но входе проведенного анализа проб сточной воды было выявлено, что на Ем-Ёгском месторождении содержание механических примесей в сточной воде (КВЧ) превышает допустимые значения (см таблицу 12).

Таблица 11 - Среднее значения плотности сточной воды.
Среднее содержание нефтепродуктов и КВЧ в сточной воде с КНС за 2014г.

Месяц 2014 года

Плотность, кг/м3

Нефте-продукты, мг/дм3

КВЧ , мг/дм3

Январь

1,092

10,6

32,0

Февраль

1,116

11,0

35,4

Март

1,111

10,7

90,4

Апрель

1,105

9,6

65,3

 Май

1,099

9,3

88,0

Июнь

1,091

9,4

130,3

Июль

1,097

9,3

316,3

Август

1,082

10,0

76,3

Сентябрь

1,066

8,4

63,0

В среднем за 9 месяцев

1,095

9,8

99,7


Основной причиной превышение КВЧ в подтоварной закачиваемой воде является, то что технология подготовки нефти и подтоварной воды на УПН «ВК 3» Ем-Ёгского месторождение не позволяет качественно и целенаправленно подготавливать подтоварную воду. На сегодняшний день в технологии подготовки нефти не предусмотрена работа гидрофобных фильтров, подготовка осуществляется только в результате отстоя.

Помимо этого можно добавить, что существующая система очистки подтоварной воды на КНС-10 (кустовая насосная станция) также не позволяет снизить содержание механических примесей в закачиваемой воде.

Можно добавить, что начиная с 2013 года на Ем-Ёгском месторождении были осуществлены мероприятия по интенсификации добычи нефти а конкретно переводы скважин с одного способа добычи на другой (ШГН на ЭЦН). Всего было переведено 151 скважины. Все это привело к дополнительной добычи жидкости и как следствие увеличение объемов подготовки подтоварной воды на УПН «ВК 3». Из всего выше сказанного следует, что в отсутствии гидрофобных фильтров в сырьевых резервуаров и системы очистки на КНС жидкости установка подготовки нефти не справляется с отстоем большого объема добываемой жидкости и в следствии этого в нагнетательные скважины закачивается подтоварная вода с большим содержанием механических примесей. Закачка подтоварной воды для поддержания пластового давления осуществляется нагнетательными скважинами.

Каждая пачка характеризуется отличными от других фильтрационно-емкостными свойствами коллекторов и отделена от выше и нижележащих непроницаемыми глинистыми интервалами переменной толщины. На отдельных локальных участках эти глинистые прослои практически исчезают (не выделяются по ГИС), образуя окна слияния и тем самым обеспечивая общую гидродинамическую связанность подземного резервуара пласта ВК 3. Опробование пласта ВК 3 производилось в открытом стволе и в обсадной колонне. По основному фонду скважин не зависимо от даты их бурения, установлено единое положение ВНК для пластов абалакского яруса в интервале -996 ÷ (-1003м). Такая дифференциация рельефа поверхности ВНК свидетельствует о частичной гидродинамической изоляции коллекторов, но не противоречит тому, что пласт содержит единую залежь нефти..

Из выше сказанного можно сделать вывод, что между нагнетательными и добывающими скважинами имеется гидродинамическая связь в следствии этого происходит перенос механических примесей и нефтепродуктов из закачиваемой воды нагнетательных скважин в добывающие. Подтверждению этому является, то что добывающие скважины обводняются закачиваемой подтоварной водой.

К такому же выводу пришли специалисты ЗАО «ТННЦ», представив данные о распределении плотности попутно добываемой воды в продукции скважин. При этом приняты следующие граничные значения показателей плотности: пластовая вода 1,14-1,18 г/см3; вода закачиваемая (подтоварная) - 1,00-1,09 г/см3. Среди обводненных скважин: 31% добывают преимущественно закачиваемую воду; 14% - обводнены смешанным типом воды и большая часть скважин - 55% добывают пластовую воду. Перемещение нагнетаемой воды на дальние расстояния по площади и разрезу пластов абалакского яруса подтверждено гидродинамическими, трассерными исследованиями.

В результате выше сказанного, можно сделать вывод ,что в результате загрязнения призабойной зоны нагнетательных скважин ,снижается объем закачиваемой воды, в следствии этого снижается пластовое давление в добывающих скважинах , которое негативно сказывается на продуктивность скважин

Одним из источников снижения гидродинамической связи пласта со скважиной в период эксплуатации скважины является загрязнение призабойной зоны пласта во время глушения, промывок, проведения технологий обработок ОПЗ скважин.

Способствующим процессу загрязнения пласта факторами являются: снижение пластового давления, обеспечивающее условие более глубокого проникновения в пласт механических примесей с жидкостью глушения; захват шламовых накоплений и продуктов коррозии с забоя скважины; частичная декольматация прифильтровой части пласта потоком закачиваемой жидкости и перенос кольматанта в глубь пласта; Кроме того, нарушение послойной структуры пластовых флюидов при глушении скважины влияет на изменение фильтрационной характеристики пород призабойной зоны.

В среднем на Ем-Ёгском месторождении глушению в процессе подземного ремонта подвергаются 288 скважин в год. Помимо глушения 180 скважин в год подвергаются различным промывкам химическими реагентами. Также хочу добавить, что на Ем-Ёгском месторождении методами ОПЗ подвергаются 15 скважин в год. В технологии выше перечисленных операций на Ем-Ёгском месторождении применяется жидкость используемая для закачки в нагнетательные скважины с целью поддержания пластового давления.

В связи также как и при закачки подтоварной воды в призабойную зону добывающих скважин при выполнений этих операций (глушение ,промывки химическими реагентами, технологии ОПЗ) заноситься большое содержание механических примесей, что в конечном счете приводит к снижению проницаемости ПЗП

3. СПЕЦИАЛЬНАЯ ЧАСТЬ

3.1 Выбор и обоснование применения методов для увеличения проницаемости призабойной зоны скважин Ем-Ёгского месторождения


В результате выявленных основных причин снижения проницаемости призабойной зоны скважин Ем-Ёгского месторождения, в этой главе даны обоснования предлагаемых решений по каждой причине.

этап. Предлагается на УПН «ВК 3» в вести в технологию подготовки нефти и подтоварной воды гидрофобные фильтры

этап. Дополнительно внедрить на КНС-10 (кустовая насосная станция) установку гидроциклонной очистки воды для систем ППД.

Обоснование решения заключается в том, что при соблюдении технологии подготовки нефти с использованием гидрофобных фильтров приведет снижению КВЧ а дополнительная установка гидроциклонной очистки воды снизит содержание до предельно допустимого значения: механических примесей в закачиваемой воде - не более 30-50 мг/л;

Применения этих решений позволит стабилизировать снижения проницаемости ПЗП скважин Ем-Ёгского месторождения

этап. Провести метод динамического нефтекислотного разрыва карбонатных пород (Гидровиброфрак).

Обоснование метода заключается в том, что он конкретно применяется для карбонатных пород залегающие на глубинах до 1200-1500 м, кем являются и сложены пласты Ем-Ёгского месторождения (пласт ВК 3). Карбонатные пласты (известняки) характеризуются преимущественным горизонтальным напластованием и соответственно гораздо меньшей прочностью на разрыв по плоскости, чем по вертикали.

Это подтверждает и расслаивание нефтенасыщенных известняков при отборе керна. При таких глубинах горное давление составляет Р = 22- 23 МПа, поэтому при его превышении наиболее вероятно образование трещин вдоль напластования. Анализ результатов исследований (см.таблицу 12) процесса проведения технологии Гидровиброфрак показывает, что создаются трещины глубиной несколько десятков метров по радиусу, скин-фактор, как правило, становится отрицательным и кратно возрастает коэффициент продуктивности скважин.

Таблица 12 - Анализ результатов исследований технологии Гидровиброфрак

параметры

До воздействия (ухудшенная зона)

После воздействия (зона воздействия)

параметры призабойной зоны

радиус зоны воздействия, м

0,5-10 и более

20-50

проницаемость, мкм²

0,01-0,20

0,1-1,0

скин-эффект

(+)5- (-1)

-2-(-5)

показатели работы скважин

дебит нефти, т/сут

0-8

3-30

дебит жидкости, м³/сут

0-15

3-50
