Защита человека от поражения электротоком в сетях с Заземлением осуществляется тем, что при замыкании одной из фаз на зануленный элемент машины в цепи этой фазы возникает ток короткого замыкания, который воздействует на токовую защиту (плавкий предохранитель, автомат), в результате чего происходит отключение аварийного участка от сети.

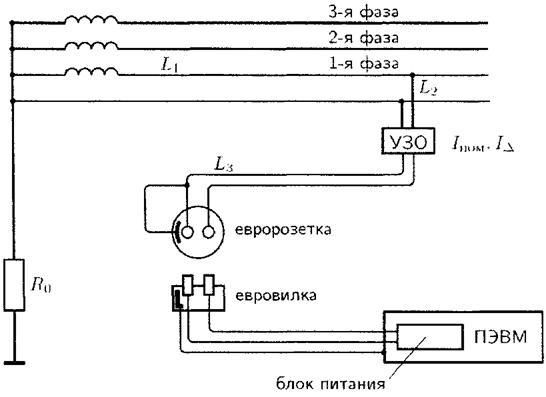

На рисунке представлена схема организации безопасного включения ЭВМ, при применении зануления.

Рисунок. 10 Схема включения ЭВМ для безопасной работы.

Определим ток короткого замыканияIкз через НЗП и по его величине - Iном ток срабатывания предохранителя или автомата

, гдекз - ток короткого замыкания;

Uф - фазное напряжение:Uф = 220В;

rТ - паспортная величина сопротивления обмотки трансформатора:
rТ = 0,412 Ом;

 -удельное сопротивление проводника:

;

информационный безопасность защищенный виртуальный

;

L - длина проводника (L1 = 600м, L2 = 100м, Lнзп = 50м);

S - площадь поперечного сечения проводника (S1 = 2мм2, S2 = 1мм2, Sнзп = 1мм2).

Устройство защиты от которого замыкание срабатывает при выполнении следующего условия:

, где

 - коэффициент, учитывающий тип защитного устройства: k = 3 для автомата с электромагнитным распределителем

Iном - номинальный ток срабатывания защитного устройства

Произведем расчёт номинального тока срабатывания защитного устройства:

Вывод. Во избежание поражения электрическим током и выхода из строя ЭВМ и периферийного оборудования, в случае возникновения короткого замыкания или других причин появления напряжения прикосновения Uпр , в цепь питания ЭВМ необходимо включить устройство защитного отключения с Iном = 7A и I Δ = 30мА.

.2.2 Защита от рентгеновского излучения

Защиту от рентгеновского излучения можно обеспечить: выбором длительности работы с компьютером, расстояния до экрана монитора, а также экранированием.

Время работы на персональном компьютере по санитарным нормам не должно превышать четырех часов в сутки. Все компьютеры, не соответствующие шведскому стандарту MPRII, на расстоянии 5 см. от экрана имеют мощность дозы рентгеновского излучения 50-100 мкР/час. Рассчитаем дозу, которую можно получить на различном расстоянии от экрана монитора, и сведем полученные данные в таблицу.

Для этого необходимо определить мощность дозы облученности Pri на расстоянии г от экрана, которая рассчитывается по формуле:

где:

Р0- начальная мощность дозы на расстоянии 5 см. от экрана, Р() = 100 мкР/ч;

r- расстояние от экрана, см.;

μ- линейный коэффициент ослабления рентгеновского излучения воздухом, см-1.

Поскольку неизвестен энергетический уровень рентгеновского излучения, возьмем длярасчета μ = З,14*10-2см-1

Таблица 3. Мощность дозы излучения на различных расстояниях от экрана.

После заполнения таблицы построен график:

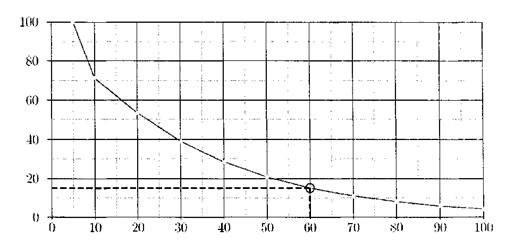

Рисунок 11 График зависимости мощности дозы излучения от расстояния до экрана.

Среднестатистический пользователь располагается на расстоянии 60см от экрана дисплея. Рассчитаем дозу облучения, которую получит пользователь за смену, за неделю, за год.

Годовая норма дозы облучения -- 0.1 Р/год. Из расчета получено, что:

Dгод =18480мкР/год (0,018480Р/год)<0,1 Р/год

То есть мы выполнили условие безопасности при защите от радиации:

Dполу ч. за год ≤ Dнорм. за год

Пользователи, использующие мониторы, не соответствующие стандарту MPRII, нуждаются в дополнительной защите от воздействия рентгеновского излучения. Такая защита обеспечивается экранированием. Экранирование - это использование специальных экранов для монитора. Лучшим из них считаются экраны: "Ergostar", дающий ослабление 0.03 мкР/ч. на 5 см., а также "Global Shield", соответствующий стандарту MPRII. Характеристики его подтверждаются Ассоциацией Прикладной Эргономики Средств Отображения и Шведским Институтом Защиты от Излучений.

Вывод. Все мониторы, работающие на предприятии, должны соответствовать стандарту MPRII, в противном случае обязательна установка защитных экранов.

.2.3 Защита от статического электричества

Для защиты от статического электричества необходимо выполнять следующиетребования:

–     обеспечить подвижность воздуха в помещении не выше 0.2 м/сек;

–       при проветривании помещения пользователи в нем должны отсутствовать;

–       обеспечить регулярное проведение влажной уборки;

–       покрытие полов должно быть антистатичным;

–       должны быть в наличии нейтрализаторы статического электричества.

Наиболее эффективным способом нейтрализации статического электричества является применение нейтрализаторов, создающих вблизи наэлектризованного диэлектрического объекта положительные и отрицательные ионы. Различают несколько типов нейтрализаторов:

–     коронного разряда (индуктивные и высоковольтные);

–       радиоизотопные;

–       комбинированные;

–       аэродинамические.

Нейтрализаторы радиоизотопного и аэродинамического типов используют во взрывоопасных производствах. Индукционные нейтрализаторы применимы в случаях, когда их можно расположить очень близко к наэлектризованному материалу (20 мм. и менее). Кроме того, они не ликвидируют заряд полностью; остаточная плотность зарядана материале может достигать 5х10-6 Кл/м2. Высоковольтные нейтрализаторы высокоэффективны, и их работа не зависит от величины заряда на материале.

.2.4 Защита от ультрафиолетового излучения

Дляослабленияультрафиолетовогоизлучениянеобходимоиспользоватьвпомещении, где установлена вычислительная техника, люминесцентные лампы мощностью не более 40 Вт; стены в вычислительном центре должны быть побелены обычной побелкой, или побелкой с добавлением гипса; одежда персонала - фланель, поплин; должны использоваться очки "Стинглас" из стекла толщиной 2 мм с добавлением свинца.

.2.5 Защита от излучения электромагнитных полей низких частот

Защита от излучения электромагнитных полей низкой частоты осуществляетсявыбором расстояния от экрана монитора, длительности работы с компьютером и экранированием. Суточная продолжительность работы с компьютером не должна превышать 4 часа. Запрещается работать при снятых внешних кожухах (корпусах) персональных компьютеров. Запрещается располагаться от экрана на расстоянии, меньшем длины вытянутой руки.

.2.6 Требования к освещенности рабочих мест

Помещения должны иметь естественное и искусственное освещение. Оконные проемыдолжны иметь регулируемые жалюзи или занавеси, позволяющие полностью закрывать оконные проемы. Занавеси следует выбирать одноцветные, гармонирующие с цветом стен, выполненные из плотной ткани и шириной в два раза больше ширины оконного проема. Для дополнительного звукопоглощения занавеси следует подвешивать в складку на расстоянии 15-20 см от стены с оконными проемами.

Рабочие места по отношению к световым проемам должны располагаться так, чтобы естественный свет падал сбоку, преимущественно - слева.

Норма освещенности 400 Лк для общего освещения в помещении обеспечена. Для исключения возникновения бликов экран монитора должен быть покрыт антибликовым покрытием. При его отсутствии необходимо использовать экраны и фильтры, обеспечивающие устранение бликов и повышение контрастности изображения. Наилучшими характеристиками обладают фильтры "полной защиты", состоящие из 3-5 антибликовых слоев, поглощающего слоя и проводящего металлизированного слоя.

Однаконаиболеераспространеннымиявляютсяболеепростыефильтры,которые делятся на несколько типов:

–     из нейлоновой сетки (повышают контрастность при уменьшении общей яркости изображения);

–       стеклянные с заземлением (предположительно снимают электростатику, повышают контрастность изображения и уменьшают фронтальное электромагнитное излучение);

–       из нейлоновой сетки с графическим покрытием и заземлением (повышают контрастность и снимают электростатику).

3.3 Эргономические требования

.3.1 Эргономические требования при организации рабочих мест

Помимо выполнения рассмотренных методов защиты от воздействия опасных и вредных факторов при работе за компьютером важным является соблюдение эргономических требований при организации рабочих мест.

Визуальные эргономические параметры дисплеев являются важнейшими параметрами безопасности, и их неправильный выбор однозначно влияет на зрительный дискомфорт и утомление человека-пользователя.

Выполнение эргономических рекомендаций по эксплуатации компьютеров позволяет значительно снизить вредные воздействия находящихся в эксплуатации ЭВМ. В первую очередь безопасность при работе с ЭВМ может быть обеспечена за счет правильного выбора визуальных параметров дисплея, рационального размещения компьютеров в помещениях, оптимальной с точки зрения эргономики организации рабочего дня пользователей, а также за счет применения средств повышения контраста и защиты от бликов на экране, электромагнитных излучений и электростатического поля.

Рекомендации охватывают следующий круг вопросов:

1.    Требования к визуальным эргономическим параметрам дисплеев с учетом их эксплуатации.

2.      Требования к помещениям и оборудованию рабочих мест.

.        Требования к режиму работы и отдыха.

.        Рекомендации по защите пользователей от излучений ЭВМ:

·               рациональным размещением;

·        применением индивидуальных средств защиты.

Для надежного считывания информации, при соответствующей степени комфортности ее восприятия, выбор параметров монитора должен обеспечивать работу оператора в оптимальных и допустимых диапазонах значений соответствующих параметров. Оптимальные и допустимые значения визуальных эргономических параметров должны быть указаны в технической документации на монитор для режимов работы различных категорий пользователей (детей, студентов, профессиональных специалистов и т.п.).

Конструкция рабочего стола должна обеспечивать оптимальное размещение на рабочей поверхности используемого оборудования (монитора, системного блока, клавиатуры, принтера и т.д.) с учетом его количества и конструктивных особенностей, характера выполняемой работы, а также возможности выполнения трудовых операций в пределах досягаемости. Поверхность стола должна быть ровной, без углублений. Высота рабочей поверхности стола должна регулироваться в пределах 680-800 мм.; при отсутствии такой возможности высота рабочей поверхности- 725 мм. Рабочий стол должен иметь пространство для ног высотой не менее 620 мм., шириной - не менее 550 мм., глубиной на уровне колен - не менее 450 мм., и на уровне вытянутых ног - не менее 650 мм.

Конструкция рабочего стула (кресла) должна обеспечивать поддержание рациональной рабочей позы при работе, позволять изменять позу с целью снятия статического напряжения мышц шейно-плечевой области и спины для предупреждения развития утомления. Рабочий стул (кресло) должен быть подъемно-поворотным и регулируемым по высоте и наклона сиденья и спинки, а также расстоянию спинки от переднего края сиденья; при этом регулировка каждого параметра должна осуществляться независимо от других, легко, и иметь надежную фиксацию. Поверхность сиденья должна быть полумягкой, с неэлектризуемым, воздухопроницаемым покрытием, а также легко чистящейся. Ширина и глубина поверхности сиденья - не менее 400 мм.; регулировка высоты - в пределах 400-500 мм. и углам наклона вперед - до 15°, назад - до 5°; высота опорной поверхности спинки стула (кресла) 300 мм (+/-)20 мм.; ширина - не менее 380 мм.; угол наклона спинки в вертикальной плоскости от 0°до 30°.

Экран монитора должен находиться на расстоянии 500-700 мм. от глаз пользователя.

Панель клавиатуры должна быть установлена в удобной для рук зоне так, чтобы предплечье находилось в горизонтальном положении, а плечо - примерно вертикально. Желательно избегать установки клавиатуры внутрь стола для освобождения рабочего места.

Линия взгляда должна быть в пределах от 0° до 60° вниз от горизонтали.

Подставка для бумаг должна находиться не под экраном, а возле него на той же высоте, что и экран, и на расстоянии, обеспечивающем хорошую считываемость символов. Подставка для книг должна иметь следующие характеристики:

·     минимальная ширина опорной поверхности - 400 мм.;

·        минимальная глубина опорной поверхности - 300 мм.;

·        наклон опорной поверхности к горизонтали - 10°, или регулируемый: 0°-5°.

Край опорной поверхности должен быть регулируемым по высоте в пределах40-150 мм. от пола. Если регулировка не произвольная, то она должна иметь три положения. Опорная поверхность должна быть скользкой, и подставка должна плотно прилегать к полу. Общие рекомендации для пользователей при работе с компьютером заключаются в следующем:

·     оборудовать рабочее место так, чтобы избежать длительных статических напряжений мышц и неудобных поз;

·        при длительной и напряженной работе рекомендуется менять тип работы каждые пятнадцать минут, а также выполнять серии упражнений для снятия статического напряжения;

·        не делать больше 10-12 тысяч нажатий на клавиши в час (примерно 1700 слов в час).

.3.2 Требования к режиму труда и отдыха

Режимы труда и отдыха при работе с ЭВМ зависят от категории трудовой деятельности. Все работы с ПК делятся на три категории:

I.       Эпизодическое считывание и ввод информации в ЭВМ или работа в режиме диалога (не более 2-х часов за 8-часовую рабочую смену).

II.      Считывание информации с предварительным запросом не более 40 тыс. знаков или ввод информации не более 30 тыс. знаков или творческая работа в режиме диалога не более 4-х часов за 8-часовую смену..     Считывание информации с предварительным запросом более 40 тыс. знаков или ввод информации более 30 тыс. знаков или творческая работа в режиме диалога более 4-х часов за 8-часовую рабочую смену.
