Материал: Система водоснабжения населенного пункта
Приложение 3
Предельные экономические расходы
|
Условный проход, м |
Материал труб |
Наружный диаметр, м |
Материал труб |
||
|
(Железобетон) |
сталь, Э=1 |
чугун, Э=1 |
асбестоцемент, Э = 0,75 |
|
пластмасса, Э = 0,75 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
0,075 |
5,2/0,083 |
- |
0,075 |
3,7/0,0614 |
|
|
0,080 |
7,/0,095 |
5,/0,0826 |
- |
0.090 |
5,9/0,0735 |
|
0,100 |
10,6/0.114 |
8,4/0,102 |
10,2/0,100 |
0.110 |
8,8/0,0901 |
|
0,125 |
15,1/0,133 |
13,3/0,1272 |
- |
0,125 |
11,9/0,102 |
|
0,150 |
19,8/0,158 |
22,4/0,1524 |
22,1/0,141 |
0,140 |
13,7/0,115 |
|
0,175 |
26,5/0,170 |
- |
- |
0,160 |
18,2/0,131 |
|
0,200 |
42.0/0,209 |
40,6/0,2026 |
44,0/0,189 |
0,180 |
24,4/0,147 |
|
0,250 |
65,0/0,260 |
65,3/0,253 |
71,0/0.235 |
0,200 |
32,4/0,164 |
|
0,300 |
93,0/0,311 |
96,0/0,3044 |
103/0,279 |
0,225 |
41,8/0,184 |
|
0,350 |
128/0,0363 |
132/0,3524 |
144/0,322 |
0,250 |
55,4/0,204 |
|
0,400 |
167/0,412 |
175/0,4014 |
217/0,368 |
0,280 |
78,9/0,229 |
|
0;450 |
213/0,466 |
227/0,4506 |
- |
0,315 |
105/0,280 |
|
0,500 |
286/0,516 |
313/0,5008 |
689/0,456 |
0.355 |
156/0,315 |
|
0,600 |
402/0,616 |
461/0,6002 |
- |
0,400 |
208/0,355 |
|
0,700 |
537/0,706 |
642/0,6994 |
- |
0,450 |
285/0,399 |
|
0,800 |
705/0,804 |
857/0,7998 |
- |
0,500 |
378/0,461 |
|
0,900 |
897/0,904 |
1110/0,892 |
- |
0,560 |
522/0,518 |
|
1,00 |
1213/0,004 |
1532/0,9984 |
- |
0,630 |
1260/0,582 |
Примечание. В числителе - расход воды Q, л/с; в
знаменателе - расчетный внутренний диаметр dp, мм.
Приложение 4
Основные параметры водонапорных башен
|
Тип башни и номер типового проекта |
Емкость бака, м3 |
Высота башни до дна бака, м |
|
Башни со сборным железобетонным стволом и стальным баком цилиндрической формы: 905-5-33.85 905-5-35.85 |
50 100 |
12; 15; 18; 21; 24; 27; 30 |
|
Бесшатровые кирпичные башни со стальным баком цилиндрической формы: 901-5-9/70 901-5-23/70 901-5-24/70 |
150 200 300 |
12; 15; 18; 21; 24; 30; 36 |
|
Железобетонные башни: 901-5-22/70 901-5-26/70 901-5-12/70 901-5-28/70 |
100 200 500 800 |
15; 17,5; 20; 22,5; 25; 27,5; 30; 32,5; 35; 37,5; 40 |
Приложение 5
Размеры пластиковых труб
|
Номинальный наружный диаметр, мм |
Серия труб, S, мм |
Стандартное соотношение размеров, SDR, мм |
Номинальная толщина стенки, мм |
|
25 |
25,0 |
51,0 |
0,5 |
|
32 |
32,0 |
65,0 |
0,5 |
|
40 |
40,0 |
81,0 |
0,5 |
|
50 |
50,0 |
101,0 |
0,5 |
Приложение 6
Эксплуатационные параметры скоростных водомеров
|
Диметр условного прохода счетчика, мм |
Параметры |
|||||
|
|
Расход воды, мэ/ч |
Порог чувствительности, м3/ч |
Максимальный объем воды за сутки, м |
Гидравлическое сопротивление счетчика м/(л2 /с2) |
||
|
|
минимальный |
эксплуатационный |
максимальный |
|
|
|
|
15 |
0,03 |
1,2 |
3 |
0,015 |
45 |
14,39 |
|
20 |
0,05 |
2 |
5 |
0,025 |
70 |
5,18 |
|
25 |
0,07 |
2,8 |
7 |
0,035 |
100 |
2,64 |
|
32 |
0,1 |
4 |
10 |
0,05 |
140 |
1,3 |
|
40 |
0,16 |
6,4 |
16 |
0,08 |
230 |
0,51 |
|
50 |
0,3 |
12 |
30 |
0,15 |
450 |
0,142 |
|
65 |
1,5 |
17 |
70 |
0,6 |
610 |
0,082 |
|
80 |
2 |
36 |
110 |
0,7 |
1300 |
0,0259 |
|
100 |
3 |
65 |
180 |
1,2 |
2350 |
0,000765 |
|
150 |
4 |
140 |
350 |
1,6 |
5100 |
0,00013 |
|
200 |
6 |
210 |
600 |
3,0 |
7600 |
0,0000359 |
Приложение 7

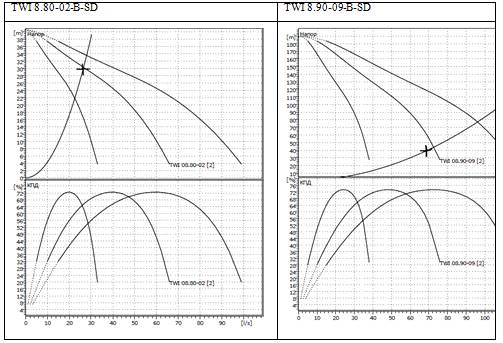

Характеристики выбранных насосов
