Материал: Система тестирования

Таким образом, следует задать вызов страниц для каждой из кнопок навигационного меню.

Итак, страницы созданы, навигация по ним настроена. Теперь можно распределять элементы. Но прежде мы настроим подключение к базе данных.

.3.2 Этап второй: создание модуля данных и подключение к базе

Стоит отметить, что взаимодействие приложений с базами данных на этапе проектирования и в дальнейшем осуществляется с помощью двух типов компонентов: визуальных и не визуальных, причём нормальное функционирование первых всегда зависит от наличия вторых, поскольку те являются прослойкой (каналом доступа) к базам данных.

Хороший тон программирования требует отделять не визуальные компоненты (если их много) в отдельные структуры, которые будут вносить ясность в логику проектирования приложения. Такими структурами являются модули данных. Они так же не имеют визуального представления, а являются лишь контейнерами (хранителями) данных. Создадим такой модуль в нашем проекте.

Добавление модуля данных осуществляется через File > New > Other…

Рисунок 22 - Создание модуля данных

Созданный модуль данных (рисунок 23) будет помещён в файл Unit2. Переименуем модуль данных (Name) в DM.

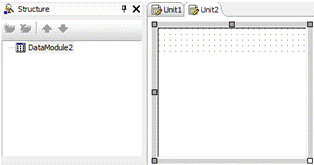

Рисунок 23 - Модуль данных

Займемся теперь подключением программы к базе данных.

Центральный доступ к базе данных осуществляет компонент TADOConnection. Переместим его на модуль с вкладки компонентов “dbGo”. Данный компонент предназначен для управления соединением с объектами хранилища данных ADO, обеспечивает доступ к хранилищу данных компонентам ADO, инкапсулирующим набор данных. Проще говоря, все запросы к базе данных и все её ответы будут проходить через этот компонент.

Перед открытием соединения необходимо задать его параметры. Это можно осуществить с помощью специального редактора параметров соединения, который вызывается двойным щелчком на компоненте TADOConnection, или щелчком на кнопке в поле редактирования свойства ConnectionString в Инспекторе объектов. Здесь можно настроить соединение через свойство ConnectionString (радиокнопка Use Connection String) или загрузить параметры соединения из файла с расширением udl (радиокнопка Use Data Link File).

Файл UDL представляет собой обычный текстовый файл, в котором указывается название параметра и через знак равенства его значение. Параметры разделяются точкой с запятой.

Использование в качестве параметров выгрузку из файла UDL предпочтительнее, поскольку при изменении местоположения базы данных не потребуется перекомпиляция программы из-за корректировки одной лишь строчки. Создадим текстовый файл в папке проекта, в котором напишем следующий текст:

[oledb]

; Everything after this line is an OLE DB initstring=Microsoft.Jet.OLEDB.4.0;Source=tests.mdb; Security Info=False

В данном случае база данных находится непосредственно в папке проекта, поэтому в подстроке Data Source в качестве параметра указано лишь имя файла базы данных (=tests.mdb). При ином раскладе, путь к БД используется полный. Сохраним изменения, а после изменим расширение файла на *.UDL. Имя изменим на “base”. Теперь следует выбрать в качестве строки параметра подключения готовый UDL - файл (рисунок 24).

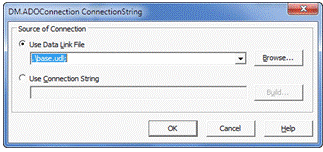

Рисунок 24 - Выбор строки подключения

Успешность подключения можно проверить, назначив свойству Connected значение “true”. Если свойство сумело перевестись в это значение, значит связь работает.

Связь с базой данных установлена. Теперь нам нужно позаботиться над вопросом отправки запросов к базе данных и обработке полученных результатов. Для решения этих задач служат два компонента TADOTable с вкладки компонентов “dbGo” и TDataSource с вкладки “Data Access”. Первый обеспечивает применение запросов SQL при работе с данными через ADO, но не умеет отображать полученную информацию в формах приложения. Второй же является связующим звеном между наборами данных, представленных компонентами TADOTable и визуальными компонентами отображения и управления данными. Вместе они обеспечивают манипулирование данными из базы.

Разместим компонент TADOTable в модуль DM, после переименуем его в VyborTemyTestaTable. Укажем для него в свойстве “Connection” созданный ранее ADOConnection. Теперь добавим TDataSource, переименуем его в VyborTemyTestaSource. Свойством “Dataset” для него укажем VyborTemyTestaTable. Данная связка двух компонентов (рисунок 25) обеспечит нам полную работу с таблицей Clients, находящейся в базе данных.

Рисунок 25 - Связка Table + DataSource для таблицы ТемыТестов

Теперь, следуя аналогии создания вышеописанной связки, создадим связки для всех таблиц из базы данных (рисунок 26).

Рисунок 26 - Состав модуля данных

На (рисунок 26) красным выделен TempQuery, который не имеет связку DataSource. Этот отдельный Query не связан конкретно с какой-либо таблицей; он будет работать с промежуточными запросами.

Теперь всё готово для манипуляции данными из базы.

.4 Real-time работа системы

Запуск системы осуществляется посредством открытия исполняемого файла - project1.exe.

.4.1 Авторизация

При старте программы пользователь попадает на страницу авторизации (рисунок 27). До тех пор пока авторизация не осуществлена - переход по навигационному меню невозможен. Поскольку типов пользователей в системе - два, соответствующая роль выбирается в выпадающем списке. Если требуется создать новый аккаунт, то используется кнопка “новый аккаунт”. Через данную страницу так же осуществляется выход из системы.

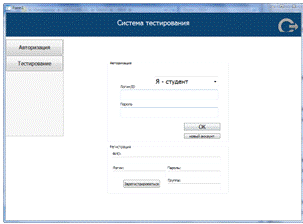

Рисунок 27 - Страница авторизации

В случае успешной авторизации, при выборе роли студента, ему становится доступен переход к разделу тестирования. Для роли преподавателя успешная авторизация открывает доступ к дополнительным разделам системы. В этом случае навигация имеет следующий вид (рисунок 28).

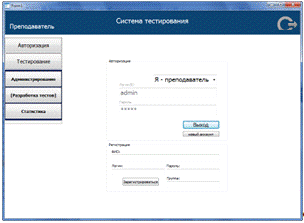

Рисунок 28 - Авторизован преподаватель

.4.2 Разработка тестов

При переходе к разделу разработки тестов, пользователь увидит следующую страницу (рисунок 29).

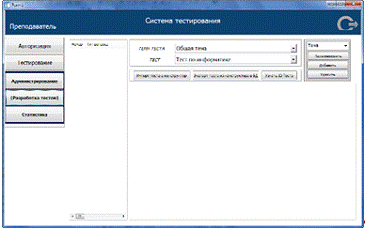

Рисунок 29 - Раздел разработки тестов

Данный раздел содержит список всех тестов имеющихся в базе, а так же конструктор для создания новых. Кнопки управления на странице позволяют добавлять, удалять и переименовывать темы тестов и, непосредственно, тесты, содержащиеся в них. Выбор конкретного теста осуществляется через выпадающий список. Правый щелчок мыши по списку отобразит окно параметров выбранной записи.

Чтобы отредактировать уже имеющийся в базе тест, используется кнопка “Импорт теста в конструктор”. Для сохранения тестов в базу используется кнопка “Экспорт теста из конструктора в БД”.

Сам конструктор представляет из себя две области - таблицу вопросов и область редактирования (рисунок 30).

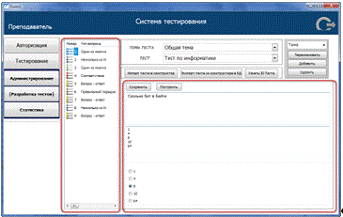

Рисунок 30 - Области конструктора

Табличная часть содержит список вопросов и описание типа каждого из них. Для добавления/удаления вопросов вызывается контекстное меню правой кнопкой мыши по данной области (рисунок 31).

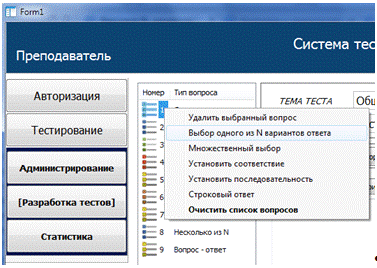

Рисунок 31 - Меню добавления/удаления вопросов

Можно комбинировать типы вопросов в любой форме.

Заполнение контекста вопроса вызывается двойным кликом мыши по номеру вопроса. Структура вопроса автоматически сгенерируется в области редактирования.

Обновление структуры вопроса происходит после нажатия кнопки “Построить”, для сохранения структуры вопроса в конструктор вызывается кнопка “Сохранить”.

После того как тест из конструктора будет загружен в базу, он станет доступен и в разделе тестирования.

.4.3 Раздел выбора теста

При переходе к разделу тестирования, пользователь увидит следующую страницу (рисунок 32).

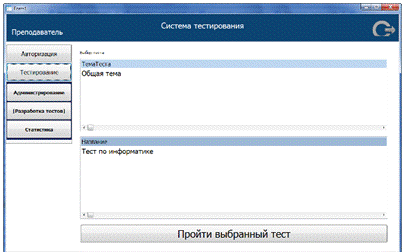

Рисунок 32 - Страница выбора теста

На странице расположены два списка: список тем тестов и названий тестов содержащихся в них.

Нужный тест выбирается в списке и нажимается кнопка “Пройти выбранный тест”. Система выведет дополнительную информацию о тесте и запросит у пользователя подтверждение на запуск тестирования (рисунок 33).

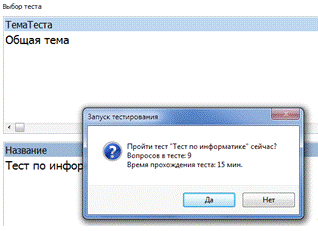

Рисунок 33 - Подтверждение запуска тестирования

При ответе - “Да’ пользователем, система сгенерирует “тело” теста и запустит таймер, заданный в параметрах.

Каждый вопрос теста расположен на отдельной странице. Переход по вопросам осуществляется через пронумерованные ярлычки (рисунок 34).

Система автоматически подсчитает количество верных ответов и выведет результат на экран (рисунок 35).

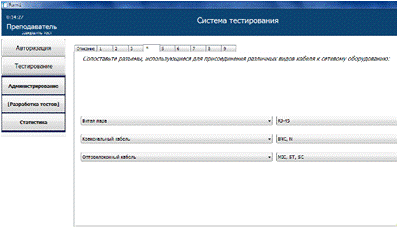

Рисунок 34 - Процесс тестирования

Рисунок 35 - Окно результата

Отличие прохождения теста преподавателем от студента в том, что результаты не сохраняются в базу и служат проверкой теста на корректность.

.4.4 Статистика

Мониторинг результатов отображён в разделе “Статистика” (рисунок 36). По умолчанию выводятся результаты за прошлый пройденный тест.

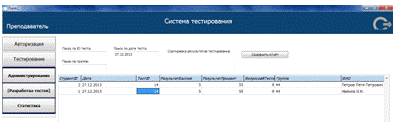

Рисунок 36 - Раздел статистики

Система позволяет отобразить интересующие результаты тестирования, используя так же поиск по критериям. При желании, из исходных данных можно сформировать отчёт - кнопка “Сохранить отчёт”.

.4.5 Администрирование

Раздел “Администрирование” выполняет две функции:

)        Управление аккаунтами преподавателей. Регистрация новых преподавателей аналогична с регистрацией аккаунтов студентов на главной странице.

)        Указание пути к базе данных.

Отображение страницы данного раздела представлено на (рисунок 37).

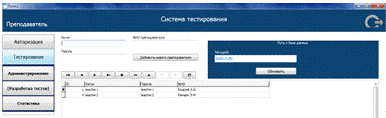

Рисунок 37 - Раздел администрирования

ЗАКЛЮЧЕНИЕ

В результате проделанной работы можно выделить следующие моменты:

для первой главы

произведен анализ и описание предметной области АИС «Система тестирования»

была разработана DFD-модель данной предметной области

описано проектирование базы данных методом «Сущность - связь»

определены внешние и первичные ключи отношений

спроектированы логическая и физическая модели с помощью CASE- средств ERWin Data Modeler r7

для второй главы

было описано программное обеспечение АИС «Система тестирования»

обоснован выбор СУБД и ИСР

описано проектирование базы данных на конкретной СУБД (Access)

описана разработка клиентской части АИС «Система тестирования»

в целом

получены теоретические сведения по АИС и базам данных

приобретены навыки моделирования процессов

приобретены навыки комплексного моделирования баз данных

приобретены навыки разработки приложений баз данных

разработана АИС «Система тестирования», согласно поставленной цели курсовой работы

Автоматизированная информационная система " Система тестирования" может принести немалую пользу для успешной организации работы с большим потоком людей. АИС такого типа заменяет хранение данных в бумажном или ином виде, больших томов и журналов, а также ускоряет во много раз получение необходимой информации.

В заключении можно сказать, что данная СУБД является законченной и полнофункциональной, то есть она выполняет все поставленные перед ней функции.

база данные автоматизированный тестирование

СПИСОК ИСПОЛЬЗУЕМЫХ ИСТОЧНИКОВ

1. Кренке Д. Теория и практика построения баз данных. 9-е изд. - СПб.: Питер, 2005 - 859 c.

2. Грекул В.И., Коровкина Н.Л., Куприянов Ю.В. Проектирование информационных систем. Практикум. М.: Национальный открытый университет «ИНТУИТ», 2012. - 186 c.

3. Кондзюба С.П., Громов В.Н. Delphi 5. Базы данных и приложения: Лекции и упражнения. - Киев: ДиаСофт, 2001. - 592 с.

4. Сорокин А.В. Delphi. Разработка баз данных. - СПб.: Питер, 2005. - 2005. - 477с.

5. Фаронов В.В. Программирование баз данных в Delphi 7. Учебный курс. - СПб.: Питер, 2004. - 459 с.

6. Хомоненко А.Д., Гофман В.Э. Работа с базами данных в Delphi. - СПб.: БХВ-Питер, 2005. - 640с.

7.   Шкрыль А. Разработка клиент-серверных приложений в Delphi. - СПб.: БХВ-Питер, 2006. - 480с.
