Материал: Сети TCP/IP

Разумеется, отношения между производителями микросхем, компонентов и системы носят сложный характер, поэтому идентификатор изготовителя, закодированный в МАС-адресе, может ввести пользователя в заблуждение.

Теоретически, аппаратные адреса Ethernet должны назначаться на постоянной основе и оставаться неизменными. К сожалению, некоторые сетевые платы допускают программное задание аппаратных адресов. Это удобно при замене испорченных компьютеров или сетевых карт, МАС-адрес которых менять по тем или иным причинам нежелательно (например, если его фильтруют все ваши коммутаторы, если ваш DHCP-сервер выдает адреса на основе МАС-адресов или МАС-адрес был использован как лицензионный ключ для программного обеспечения). Фальсифицируемые МАС-адреса могут также оказаться полезными, если вам необходимо проникнуть в беспроводную сеть, использующую механизм управления доступом на основе МАС-адресов. Однако, чтобы не усложнять ситуацию, мы рекомендуем сохранять уникальность МАС-адресов.

3.2 IP-адресация

На следующем, более высоком, уровне используется Интернет-адресация (чаще называемая IР-адресацией). IP-адреса глобально уникальны и аппаратно независимы. Соответствие между IP-адресами и аппаратными адресами устанавливается на канальном уровне модели TCP/IP. В сетях, поддерживающих широковещательный режим (т.е. в сетях, позволяющих адресовать пакеты «всем компьютерам данного физического сегмента»), протокол ARP обеспечивает автоматическую привязку адресов без вмешательства системного администратора. В протоколе IPv6 МАС-адреса интерфейсов можно использовать как часть IP-адресов, благодаря чему преобразование IP-адресов в аппаратные адреса становится практически автоматическим.

.3 «Адресация» имен машин

Поскольку IP-адреса представляют собой длинные, на первый взгляд, случайные числа, запоминать их трудно. Операционные системы позволяют закреплять за 1Р-адресом одно или несколько текстовых имен, чтобы вместо 128.9.160.27 пользователь мог ввести «rfc-editor.org». В системах UNIX и Linux это отображение можно осуществить с поко - щью статического файла (/etc/hosts), базы данных LDAP и, наконец, DNS (Domain Name System) - глобальной системы доменных имен. Следует помнить о том, что имя компьютера - это лишь сокращенный способ записи IP-адреса, и он относится к сетевому интерфейсу, а не компьютеру.

адреса идентифицируют сетевые интерфейсы компьютера, но они недостаточно конкретны для идентификации отдельных процессов и служб, многие из которых могут активно использоваться в сети одновременно. Протоколы TCP и UDP расширяют концепцию IP-адресов, вводя понятие порта. Порт представляет собой 16-разрядное число, добавляемое к IP-адресу и указывающее конкретный канал взаимодействия. Всем стандартным службам, в частности электронной почте, FTP и HTTP, назначаются «хорошо известные» порты, которые определены в файле /etc/services. Для того чтобы предотвратить попытки посторонних процессов замаскироваться под стандартные службы, системы UNIX предоставляют доступ к портам с номерами до 1024 только процессам пользователя root. (Взаимодействовать с сервером через порты с небольшими номерами может кто угодно; ограничение распространяется лишь на программы, прослушивающие этот порт.)

.5 Типы адресов

В протоколе IP поддерживается несколько типов адресов, некоторые из которых имеют эквиваленты на канальном уровне.

Ø  Направленные (unicast) - адреса, которые обозначают отдельный сетевой интерфейс.

Ø  Групповые (multicast) - адреса, идентифицирующие группу узлов.

Ø  Широковещательные (broadcast) - адреса, обозначающие все узлы локальной сети.

Ø  Альтернативные (anycast) - адреса, обозначающие любой из группы узлов.

Режим группового вещания используется, к примеру, в видеоконференциях, где одна и та же последовательность пакетов посылается всем участникам конференции. Протокол IGMP (Internet Group Management Protocol - протокол управления группами узлов нтернета) отвечает за управление совокупностями узлов, идентифицируемыми как один обобщенный адресат.

Групповые адреса в настоящее время в Интернете практически не используются. Тем не менее они были использованы в протоколе IPv6, в котором широковещательные адреса, по существу, представляют собой специализированную форму групповой адресации.

Альтернативные адреса обеспечивают балансирование нагрузки на канальный уровень сети, разрешая доставлять пакеты в ближайший из нескольких пунктов назначения в смысле сетевой маршрутизации. Можно было ожидать, что эти адреса будут напоминать групповые, но фактически они больше похожи на направленные адреса.

Большинство деталей механизма альтернативных адресов скрыто на уровне маршрутизации, а не на уровне протокола IP. Благодаря альтернативной адресации произошло реальное ослабление традиционных требований, чтобы IP-адреса однозначно идентифицировали пункт назначения. С формальной точки зрения, альтернативная реализация предназначена для протокола IPv6, но аналогичный трюк можно осуществить и в протоколе IPv4, например, так, как это сделано для корневых серверов имен DNS.

4.      IP-адреса

За исключением групповых адресов, адреса Интернета состоят из двух частей: сетевой и машинной. Сетевая часть идентифицирует логическую сеть, к которой относится адрес, а машинная - узел этой сети. В протоколе IPv4 адреса состоят из четырех байтов, а граница между сетевой и машинной частями устанавливается административно.

В протоколе IPv6 адреса состоят из 16 байт, а сетевая и машинная части всегда состоят из 8 байт. В протоколе IPv4 адреса записываются в виде группы десятичных чисел (по одному на каждый байт), разделенных точками, например 209.85.171.147. Самый левый байт - старший; он всегда относится к сетевой части адреса.

Если первым байтом адреса является число 127, то оно обозначает интерфейс обратной связи («loopback network») - фиктивную сеть, не имеющую реального аппаратного интерфейса и состоящую из одного компьютера. Адрес 127.0.0.1 всегда ссылается на текущий компьютер. Ему соответствует символическое имя «localhost». (Это еще одно небольшое нарушение требования уникальности IP-адресов, поскольку каждый компьютер интерпретирует адрес 127.0.0.1 как адрес другого компьютера, хотя этим компьютером является он сам.)

Адреса в протоколе IPv6 и их текстовые эквиваленты являются немного более сложными. Они будут рассмотрены далее в подразделе «Адресация в протоколе IPv6».адрес и другие параметры сетевого интерфейса задаются командой ifconfig.

.1 Классы адресов в протоколе IPv4

Исторически IP-адреса группировались в классы, которые определялись на основании первых битов самого левого байта. Классы отличались распределением байтов адреса между сетевой и машинной частями. Современные маршрутизаторы используют явные маски для задания сетевой части адреса, причем компоненты адреса могут разделяться не обязательно по границе байтов. Тем не менее традиционные классы все еще используются по умолчанию, если не предоставлена явная маска. Классы А, В и С обозначают обычные IP-адреса, а классы D и Е применяются при групповой адресации и в исследовательских целях. В табл. 1 представлены характеристики каждого класса адресов. Сетевая часть адреса помечена буквой С, а машинная - буквой М.

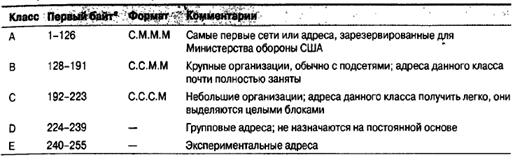

Таблица 1. Классы IP адресов

В редких случаях в состав локальной сети входит более ста компьютеров. По этой причине полезность адресов класса А или В (которые допускают наличие в одной сети, соответственно, 16777214 и 65534 узлов) весьма сомнительна. К примеру, 127 адресов класса А занимают половину доступного адресного пространства. Кто же знал, что адресное пространство протокола IPv4 станет таким ценным!

.2 Подсети

Для того чтобы эффективнее использовать адреса, определенную долю машинной части адреса можно «одолжить» для расширения сетевой части, явно указав четырехбайтовую маску подсети («subnet mask»), или сетевую маску («netmask»), в которой единицы соответствуют сетевой части, а нули - машинной. Единицы должны занимать левую часть маски и следовать одна за другой без разрывов. Сетевая часть должна занимать не менее восьми битов, а машинная - не менее двух битов. Следовательно, маска подсети в соответствии с протоколом IPv6 допускает только 22 возможных значения.

Например, четыре байта адреса класса В обычно интерпретируются как С.С.М.М. Следовательно, неявная маска подсети класса В в десятичной системе выглядит как 255.255.0.0. Однако адрес с маской 255.255.0.0 можно интерпретировать как С.С.С.М. Использование такой маски превращает одну сеть класса В в 256 разных подсетей, подобных сетям класса С, т.е. в каждую из них может входить 254 компьютера.

Маски подсети, как и любой сетевой интерфейс, задаются с помощью команды ifconfig. По умолчанию команда ifconfig использует класс адреса для того, чтобы выяснить, какие биты относятся к сетевой части. Если задается явная маска, то эта функция просто отменяется.

Сетевые маски, не оканчивающиеся на границе байта, труднее декодировать. Они обычно записываются в виде суффикса /XX, где XX - число битов в сетевой части адреса (длина маски). Такую запись иногда называют нотацией CIDR (Classless Inter-Domain Routing - протокол бесклассовой междоменной маршрутизации). Например, адрес 128.138.243.0/26 обозначает первую из четырех сетей с общим компонентом адреса 128.138.243. В трех других сетях последний байт адреса равен 64, 128 и 192. Сетевая маска, связанная с этими сетями, имеет вид 255.255.255.192 или 0xFFFFFFC0. В двоичном представлении это 26 единиц с последующими шестью нулями

В сети с маской /26 для нумерации узлов отводится шесть битов (32 - 26 = 6). Таким образом, появляется возможность задать 64 адреса (2⁶ = 64). В действительности допускается использовать лишь 62 адреса, поскольку адреса, полностью состоящие из нулей или единиц, зарезервированы (для самой сети и широковещательного режима соответственно).

4.3 Трюки и инструменты для арифметических вычислений, связанных с подсетями

Манипулировать всеми этими битами в уме трудно, но есть ряд приемов, позволяющих упростить вычисления.

Кришан Джодис (Krischan Jodies) написал полезную программу под названием IP Calculator (она доступна по адресу jodies.de/ipcalc), позволяющую выполнять арифметические операции над двоичными, шестнадцатеричными числами и масками. Программа IP Calculator делает все, что требуется пользователю при работе с сетевыми адресами и масками подсети, а также широковещательными адресами и т.п. Кроме того, существует архив формата tar для версии калькулятора ipcalc, которая запускается из командной строки.

Если по каким-то причинам воспользоваться калькулятором нельзя, то можно воспользоваться стандартной утилитой bc, поскольку она может выполнять арифметические операции в любой системе счисления.

.4 CIDR: протокол бесклассовой междоменной маршрутизации

Как и подсети, прямым расширением которых он является, протокол CIDR основан на использовании явной маски подсети, определяющей границу между сетевой и машинной частями адреса. Но, в отличие от подсетей, протокол CIDR допускает, чтобы сетевая часть была меньше, чем того требует класс адреса. Благодаря укороченной маске возникает эффект объединения нескольких сетей для облегчения маршрутизации. По этой причине протокол CIDR иногда называют протоколом формирования суперсетей.

Протокол CIDR упрощает информацию о маршрутизации и устанавливает иерархию в этом процессе. Несмотря на то что протокол CIDR задумывался как временная мера для облегчения маршрутизации в рамках протокола IPv6, он оказался достаточно мощным средством для решения проблемы роста Интернета, возникшей в последнее десятилетие.

.5 Выделение адресов

Формально назначаются лишь адреса сетей. Организации должны самостоятельно определять номера компьютеров и закреплять за ними IP-адреса. Деление на подсети также осуществляется произвольно. Организация ICANN в административном порядке делегировала полномочия по распределению адресов трем региональным организациям, которые предоставляют блоки адресов интернет-провайдерам в рамках своих регионов. Провайдеры, в свою очередь, выделяют адреса отдельным клиентам. Только крупные провайдеры могут напрямую посылать запросы в один из регистров, спонсируемых организацией ICAAN.

.6 Частные адреса и система NAT

Другое временное решение проблемы сокращающегося адресного пространства протокола IPv4 заключается в использовании частных областей IP-адресов, описанных в документе RFC1918. Частные адреса используются только внутри сайта и никогда не демонстрируются в Интернете (по крайней мере, непреднамеренно). Преобразование частных адресов в адреса, выделенные интернет-провайдером, осуществляется пограничным маршрутизатором.

Документ RFC1918 определяет, что одна сеть класса А, 16 сетей класса В и 256 сетей класса С резервируются для частного использования и никогда не выделяются глобально.

Для того чтобы узлы, использующие частные адреса, могли получать доступ в Интернет, на пограничном маршрутизаторе организации должна выполняться система NAT (Network Address Translation - трансляция сетевых адресов). Эта система перехватывает пакеты и заменяет в них адрес отправителя реальным внешним IP-адресом. Может также происходить замена номера исходного порта. Система хранит таблицу преобразований между внутренними и внешними адресами / портами, чтобы ответные пакеты доставлялись нужному адресату.

.7 Адресация в стандарте IPv6

В IPv6 адрес имеет длину 128 бит. Изначально столь длинные адреса вводились для того, чтобы решить проблему сокращающегося адресного пространства IPv4. Сегодня они служат также целям маршрутизации и локализации ссылок. Адреса в протоколе IPv4 никогда не были географически сгруппированы подобно тому, как это имеет место в случае телефонных номеров или почтовых индексов. Теперь, точки зрения, что иерархические переприсваивания сетевых адресов вошли в стандарт IPv6. Интернет-провайдер, действующий по протоколу IPv6, присваивает вам префиксный адрес, который просто приписывается перед локальной частью вашего адреса, обычно перед адресом пограничного маршрутизатора.

Были предложены разные схемы перехода с версии IPv4 на IPv6, включая использование системы NAT, чтобы прятать адреса IPv6 при передаче пакетов по туннелю через существующие сети IPv4. В настоящее время чаще всего используются туннельные системы 6to4 и Teredo.

5.      Маршрутизация

Маршрутизация - это процесс направления пакета по лабиринту сетей, находящихся между отправителем и получателем. В системе TCP/IP маршрутизация происходит примерно так, как путешественник, первый раз посетивший страну, находит нужный ему дом, задавая вопросы местным жителям. Первый человек, с которым он заговорит, возможно, укажет ему нужный город. Войдя в город, путешественник спросит другого человека, и тот расскажет, как попасть на нужную улицу. В конце концов наш путешественник подойдет достаточно близко к конечному пункту своих странствий, чтобы кто-нибудь указал ему дом, который он ищет.

5.1 Таблицы маршрутизации

Таблицу маршрутизации можно просмотреть с помощью команды netstat-г. Команда netstat-rn запрещает поиск доменных имен в системе DNS, вследствие чего все адреса будут представлены в числовом виде.

В относительно стабильной локальной сети как правило применяется статическая маршрутизация. Эта система проста в управлении и надежна в эксплуатации, но требует знания системным администратором топологии сети на момент начальной загрузки, а также того, чтобы эта топология в периоды между загрузками не изменялась.

Большинство компьютеров локальной сети имеет единственный выход во внешний мир, поэтому маршрутизация осуществляется очень просто: достаточно на этапе начальной загрузки добавить стандартный маршрут. Компьютер может получить стандартный маршрут вместе со своим IP-адресом у сервера DHCP
