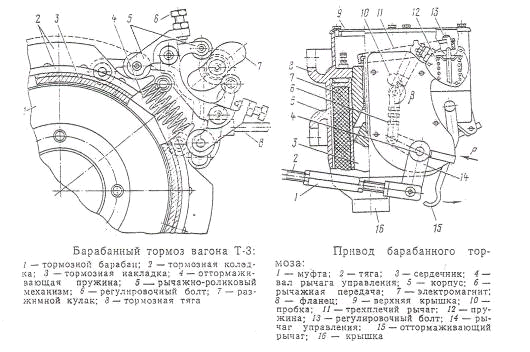

При цьому пружина колодкового гальма повинна відпустити колодки, а стрілка покажчика повернеться в положення О (загальмоване). Зусилля пружини колодкового гальма в стані становить 190 ± 10% Н; поворотом регулювальних болтів важільно-роликового механізму гальма відрегулювати зазор між гальмівним барабаном і гальмівними накладками, який повинен їй бути 1 ± 0,3 мм в середній частині накладки і 0,3-0,7мм погальмівних накладок.

У положенні 1 (загальмоване) колодки повинні бути повністю притиснуті до барабана, а накладки - прилягати до нього по їй поверхні.

При отторможенном стані блок-контакти сигналізації повинні бути розімкнуті, замикання їх повинно відбуватися при проходженні покажчиком половини відстані від положення «оттрможено» до положення «загальмоване». Електромагніт приводу повинен спрацьовувати і відгальмовує при напрузі 17 В, рух важеля управління має бути рівномірним.

Висновки

В даному курсовому проекті:

.        Визначаємо вагові та додаткові навантаження на ходові частини трамваю Т-3. Повна ага пасажирів, що сидять у салоні:пас = G ст + G сид = 28660 Н.

Площа, що займають пасажири, які сидять і стоять в салоні:пас = 32,2 м2 .

Коефіцієнт використання габаритних розмірів :

К = 0,76

Загальна вага всіх груп пасажирів, які стоять в салоні:ст = 6440 Н.

Загальна вага всіх груп пасажирів, які сидять в салоні:сид = 3220 Н.

Загальна вага всіх пасажирів, які сидять і стоять в салоні:пас = G ст + G сид = 9660 Н.

Розрахунковий бічний тиск вітру:

Перекидний момент:

М = 3118,432 Нм.

Додаткове вертикальне навантаження:

РД = 5732,456Н.

Вертикальне навантаження від ухилу:ув=   кН.

Горизонтальне навантаження від ухилу:уг = 133,38 кН.

Сила інерції кузова з пасажирами:

Рі =  кН.

Додаткове вертикальне навантаження на осі:

Рів =   кН.

Додаткове горизонтальне навантаження на осі:

Ріг = 50,88 кН.

Виконано індивідуальне завдання по графічній роботі

трамвай навантаження ходовий салон

Список літератури

1.   Єфремов І.С. Тролейбуси. 3-е вид., перероб. і доп. М., Вища школа, 1969. 487с.

.     Коган Л.Я., Корягіна Е.Е., Белостьцький І.А. Улаштування і експлуатація тролейбусів. 2-е вид.,перероб. і доп. М., Вища школа, 1978. 343 с.

.     Іванов М.Д., Пономарьов А.А., Ієропольський Б.К., Трамвайні вагони Т-3. М., Транспорт, 1977. 240 с.

.     Резник М.Я. , Кулаков Б.М., Трамвайний вагон ЛМ-68. М.,Транспорт, 1977. 192 с.

. Бондаревський Д.І., Черток М.С., Пономарьов А.А., Трамвайні вагони РВЗ 6М2 і КТМ-5М3. М., Транспорт. 1975. 255 с.
