Материал: Регулятор для подачи газа в котел

Гальваническая изоляция: трехуровневая (по входу, выходу, питанию)

Период измерения: не более 0,1 сек

Период обновления информации на дисплее: не более 0,5 сек

Входные аналоговые сигналы: 0-5мА (Rвх=400 Ом), 0(4)-20 мА (Rвх=100 Ом), 0-10В (Rвх=25кОм)

Входные сигналы от термопреобразователей сопротивления: ТСП 50П, 100П, гр.21, ТСМ 50М, 100М, гр.23

Входные сигналы от термопар: ТХК(L), ТХА(K), ТПП(S), ТПР(B), ТВР (A), ТЖК(J), ТХКн(E)

Основная приведенная погрешность измерения: ± 0,2%

Разрешающая способность цифровой индикации: ±0,01%

Количество разрядов цифрового индикатора: 4

Высота цифр светодиодных индикаторов: 8 мм

Выходной аналоговый сигнал: 0-5 мА (Rн<=2кОм), 0-20 мА, 4-20 мА (Rн<=500 Ом)

Основная приведенная погрешность формирования выходного сигнала, не более 0,2%

2 дискретных выхода (в зависимости от заказа клеммно-блочного соединителя):

транзистор ОК, до 40В до 100мА,

реле, до 220В 8А,

оптосимистор с внутренней схемой перехода через ноль, до 600В-50мА,

твердотельное реле, до 60В-1АAC/1АDC.

Температура окружающей среды: от -40°С до +70°С

Напряжение питания: ~220(+22,-33)В, (50±1)Гц переменного тока или 24(±4)В постоянного тока

Потребляемая мощность: не более 8,5 Вт (~220В)

Корпус (ВхШхГ): щитовой 96х96х189 мм DIN43700, IP30. Монтажная глубина: 190 мм

Масса блока: не более 1,0 кг

Обозначение при заказе:

МИК-12-АА-C-DD-U

Где: АА - код входа:

- унифицированный 0-5 мА

- унифицированный 4-20 мА

- унифицированный 0-10 В

- Напряжение 0 … 75 мВ

- Напряжение 0 … 200 мВ

- Напряжение 0 … 2В

- ТСМ 50М, W100=1,426, -50 … +200°С

- ТСМ 100М, W100=1,426, -50 … +200°С

- ТСМ гр.23, -50 … +180°С

- ТСМ ТСП-1293, W100=1,391, -50 … +650°С

- ТСП 100П, W100=1,391, -50 … +650°С

- ТСП гр.21, -50 … +650°С

- ТХА (K), 0 ...+1300°С

- ТХК (L), 0...+800°C

- ТЖК (J), 0 ...+1100°С

- ТХКн (E), 0 ...+850°С

- ТПП10 (S), 0 ...+1600°С

- ТПР (B), 0 ...+1800°С

- ТВР-1 (А-1), 0 ... +2500°С- код выходного аналогового сигнала (опция):

- модуль аналогового выхода отсутствует

- 0-5 мА, 2 - 0-20 мА, 3 - 4-20 мА - модуль аналогового выхода установлен- наличие, тип и длина клеммно-блочного соединителя входных и выходных сигналов:

-- КБЗ отсутствует,

Т 0,75 - с транзисторным выходом КБЗ-16-13-0,75

Р 0,75 - с релейными выходами КБЗ-17Р-01-0,75

С 0,75 - с симисторными выходами КБЗ-17С-01-0,75

К 0,75 - с твердотельными реле КБЗ-17К-01-0,75

Буква соответствует типу выходного сигнала и типу соединителя:

Цифра 0,75 соответствует стандартной длине соединителя в метрах- напряжение питания:

- 24В постоянного тока

В качестве датчика температуры на выходе из котла используется термопреобразователь ТСМ ТСП-1293.

Рис 13. - Термопреобразователь ТСМ ТСП-1293

Измеряемые среды

Газообразные и жидкие неагрессивные и агрессивные среды, не-разрушающие материал защитной арматуры.

Конструктивные особенности

Конструкция разборная со сменной термометрической вставкой. Защитная арматура Ø 10 мм - без штуцера, материал головки -алюминиевый сплав

Устойчивость к внешним воздействиям

По устойчивости к механическим воздействиям:

вибропрочное группа N3 по ГОСТ 12997.

Степень защиты от воздействия пыли и воды:по ГОСТ 14254.

По устойчивости к температуре и относительной влажности окружающего воздуха:

С4 по ГОСТ 12997 (для обыкновенного и экспортного исполнения), ТЗ по ГОСТ 15150 (для тропического исполнения).

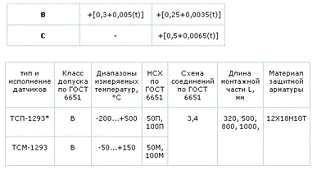

Предел допускаемых отклонений от НСХ (ТСП, ТСМ)

*Могут изготавливаться с применением медных выводов взамен серебряных для диапазона измеряемых температур от минус 50 до +200°С по спецзаказу

Заключение

В данном проекте предусматривается регулировка подачи газа в котел +25% и -80% от установленного значения, что характеризуется двумя режимами работы котла "малого" и "большого" горения. Установка ПИ или ПИД регулятора позволит плавно регулировать переходы из одного состояния в другое и избежать дополнительных нагрузок на котловую автоматику и ГРП.

Список использованной литературы

1.      И.А. Шур "Газорегуляторные пункты и установки" Недра 1985 г.

.        Н.Л. Стаскевич, Г.Н. Северинец, Д.Я. Вигдорчук "Справочник по газоснабжению и использованию газа" Л. Недра 1990г.

.        А.А. Иокин "Газоснабжение" М. Стройиздат 1981г.

.        http://www.tdizel.ru/product/kotel/ksv/ksv15

.        http://borisoglebskij-kotel.ruprom.net/p17552-kotel-ksv-063.html

.        http://www.tpchel.ru/rus/production/?action=add&item=89&itemid=89&cid=0&citem=0&num=1

.        http://www.ukr-prom.com/cart/id537/razd0/
